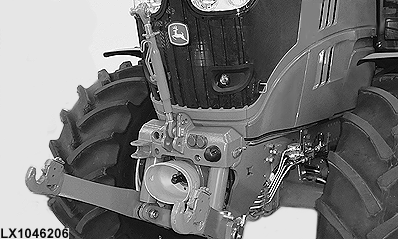

Ekonomiczny przedni podnośnik

LX1046206-UN-22JUN11

Przedni podnośnik może być obsługiwany za pomocą zaworu hydrauliki zewnętrznej I.

Blokowanie haków cięgieł dolnych

LX1035378-UN-18JAN05

A — Zestaw części zabezpieczających

UWAGA: Jeśli przyłączone jest narzędzie asymetrycznie obciążające ciągnik (np. kosiarki zawieszane z boku) lub podczas jazdy wśród wysokich krzewów i drzew (np. praca w lesie), haki cięgieł dolnych muszą być zabezpieczone przed przypadkowym otwarciem.

Użyć zestawu części AL165485 John Deere™ do zabezpieczenia obu haków szybkosprzęgu.

Położenia cięgieł dolnych

LX1046207-UN-21JUN11

LX1046208-UN-21JUN11

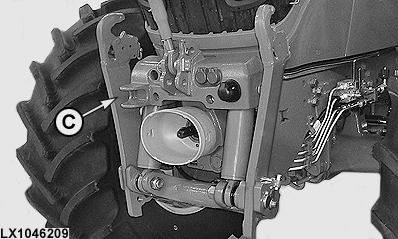

LX1046209-UN-22JUN11

B — Cięgła dolne zablokowane

C — Cięgła dolne w położeniu transportowym

Zawór odcinający

LX1054666-UN-10APR12

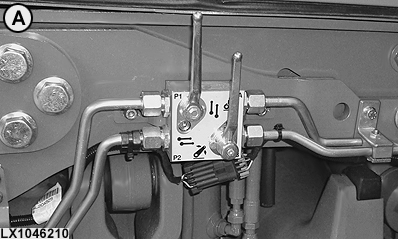

LX1046210-UN-22JUN11

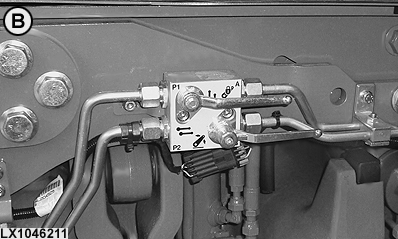

LX1046211-UN-22JUN11

Dodatkowy zawór odcinający umożliwia następujące ustawienia:

A — Przepływ oleju zablokowany

B — Podnoszenie i opuszczanie pod ciśnieniem oleju

UWAGA: Jeśli SCV I jest wyposażony w dodatkowe złącza z tyłu (do sprzętu przyłączanego z tyłu), przed pracą ze sprzętem obsługiwanym za pomocą SCV I należy zablokować zawór odcinający (A).

WSKAZÓWKA: Jeśli używane są łańcuchy ograniczające wysokość kosiarki, wybrać ustawienie (B), w celu uniknięcia uszkodzeń. Dodatkowo, ustawić SCV I w położeniu pływającym w celu opuszczania kosiarki.

Zawór prędkości opuszczania

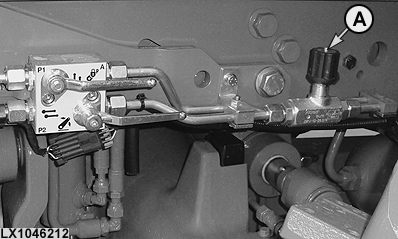

LX1046212-UN-22JUN11

Zawór prędkości opuszczania (A) umożliwia kontrolowane opuszczania przedniego podnośnika. Zawór prędkości opuszczania można ustawić w dowolnym położeniu (bezstopniowo) pomiędzy położeniem otwarcia (obrócony do końca w kierunku przeciwnym do ruchu wskazówek zegara) i pełnego zamknięcia (obrócony do końca w kierunku zgodnym z ruchem wskazówek zegara) (maks. 10 obrotów).

Prędkość opuszczania została ustawiona fabrycznie na ok. 5-6 sekund (4 obroty przeciwnie do ruchu wskazówek zegara).

Złącza i 7-stykowe gniazdo (ECE) z przodu

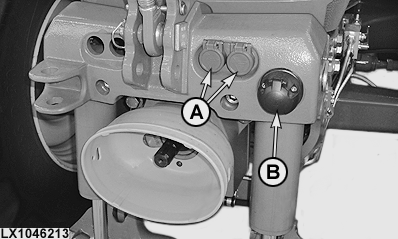

LX1046213-UN-22JUN11

A — Złącza, zawór hydrauliki zewnętrznej II

Złącza (A) są zasilane olejem poprzez SCV II.

UWAGA: Gdy zamontowany jest sprzęt zawieszany z przodu, nie podłączać żadnego innego odbiornika do zaworu hydrauliki zewnętrznej II.

UWAGA: Maksymalne ciśnienie gotowości układu hydraulicznego wynosi 20000 kPa (200 bar; 2900 psi). Dla własnego bezpieczeństwa i zapewnienia prawidłowego działania układu stosować tylko oryginalne części John Deere.

Złącza umożliwiają przyłączanie i odłączanie przewodów hydraulicznych tylko w warunkach bezciśnieniowych.

Aby podłączyć przewód, mocno wcisnąć jego wtyczkę do gniazda złącza.

Aby odłączyć przewód, mocno go pociągnąć.

B — 7-stykowe gniazdo (ECE) z przodu

Gniazdo służy do podłączania elektrycznych urządzeń zainstalowanych na narzędziu. Jeśli przednie kierunkowskazy oraz inne światła ciągnika są zasłonięte, należy zawsze używać dodatkowego oświetlenia na holowanym sprzęcie.

Wsporniki dla sprężyn adaptera koszącego (jeśli są)

LX1046214-UN-22JUN11

A — Otwór do przyłączenia łańcucha

B — Otwór do przyłączenia sprężyny

Otwór (A) służy do połączenia łańcucha ograniczającego wysokość cięcia.

WSKAZÓWKA: W tym przypadku, aby uniknąć uszkodzeń, wybrać ustawienie podnoszenia i opuszczania pod ciśnieniem oleju dla zaworu odcinającego. Dodatkowo, ustawić SCV I w położeniu pływającym w celu opuszczania kosiarki.

Otwór (B) umożliwia przymocowanie sprężyny zawieszenia.

Bezpieczeństwo

UWAGA: Przy używaniu przedniego układu zawieszenia należy przestrzegać maksymalnych obciążeń osi i nośności opon.

UWAGA: Narzędzie zawieszone z przodu pogarsza charakterystykę jazdy ciągnika. Dostosowywać użytkowanie pojazdu do zmian dynamiki jazdy ciągnika.

UWAGA: Gdy pozostawia się ciągnik bez opieki, zawsze opuszczać na podłoże narzędzie zawieszone z przodu.

UWAGA: Przy podłączaniu narzędzia do przednich szybkozłączy opuszczać narzędzie zawieszone z przodu na podłoże i wyłączać silnik.

UWAGA: Pamiętać zawsze, że wymiary przedniej części ciągnika zmieniły się; uważać zwłaszcza przy wyjeżdżaniu z gospodarstwa lub pola oraz na drodze publicznej i skrzyżowaniach. W przypadku wątpliwości poprosić o pomoc drugą osobę.

UWAGA: Stosować się do przepisów dotyczących oświetlenia. Narzędzie zawieszone z przodu może zasłaniać reflektory i kierunkowskazy. W tym przypadku stosować dodatkowe oświetlenie.

UWAGA: Jeśli przedni podnośnik nie jest używany, zawsze składać do góry cięgła dolne.
