Przedni podnośnik (Premium)

W zależności od wyposażenia ciągnika, przedni podnośnik można obsługiwać za pośrednictwem dźwigni sterowania przednim podnośnikiem lub dźwigni wielofunkcyjnej.

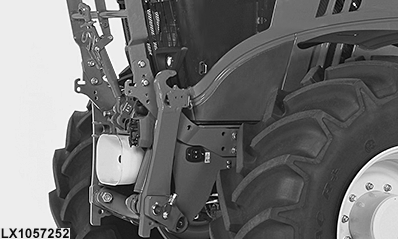

LX1057252-UN-10SEP13

Cięgło dolne, blokada haka

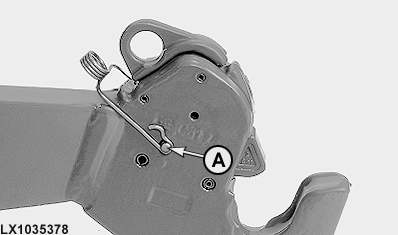

LX1035378-UN-18JAN05

A — Zestaw części zabezpieczających

UWAGA: Jeśli przyłączony jest sprzęt o nierównomiernie rozłożonym obciążeniu (np. kosiarki z bocznym wysięgnikiem) lub podczas jazdy wśród wysokich roślin lub wykonywaniu prac leśnych, haki cięgieł dolnych muszą być zabezpieczone przed przypadkowym otwarciem.

Użyć zestawu części AL165485 John Deere™ do zabezpieczenia obu haków szybkosprzęgu.

Położenia cięgieł dolnych

LX1046207-UN-21JUN11

LX1046208-UN-21JUN11

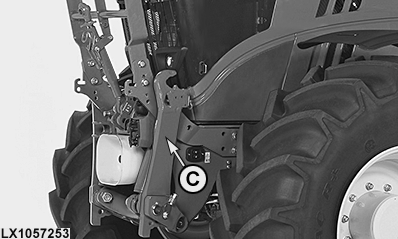

LX1057253-UN-10SEP13

B — Cięgła dolne zablokowane

C — Cięgła dolne w położeniu transportowym

Wsporniki dla sprężyn adaptera koszącego (jeśli są)

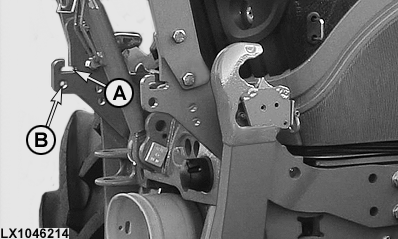

LX1046214-UN-22JUN11

A — Otwór do przyłączenia łańcucha

B — Otwór do przyłączenia sprężyny

Otwór (A) służy do połączenia łańcucha ograniczającego wysokość cięcia.

WSKAZÓWKA: Ustawić SCV opuszczania adaptera koszącego w położeniu pływającym.

Sprężynę tłumienia można zahaczyć w otworze (B).

Sterowanie zewnętrzne

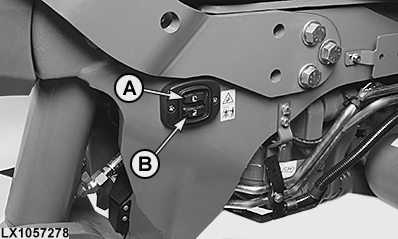

LX1057278-UN-11SEP13

Ze względów bezpieczeństwa, podnośnik podnosi się i opuszcza wolniej.

Za pomocą przycisków (A) i (B) można podnosić i opuszczać przedni podnośnik. Ograniczenia ustawione dla wysokości podnoszenia lub głębokości roboczej nie są brane pod uwagę.

Naciśnięcie górnego przełącznika (A) – podnoszenie narzędzia

Naciśnięcie dolnego przełącznika (B) – opuszczenie narzędzia

WSKAZÓWKA: Sterowanie zewnętrzne ma pierwszeństwo w stosunku do dźwigni sterującej w kabinie.

Gniazda z przodu

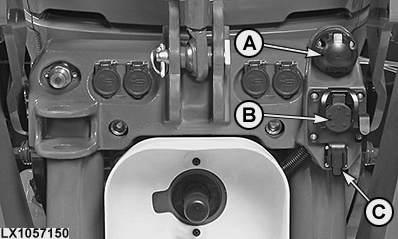

LX1057150-UN-06SEP13

WSKAZÓWKA: Na ilustracji pokazano ciągnik z wyposażeniem dodatkowym.

A — Siedmiostykowe gniazdo zasilające

Gniazdo to służy do podłączania świateł, kierunkowskazów i urządzeń elektrycznych zainstalowanych na narzędziu. Gdy kierunkowskazy oraz inne światła ciągnika są zasłonięte, należy zawsze używać dodatkowego oświetlenia na holowanym sprzęcie.

WSKAZÓWKA: Odpowiednie złącza są dostępne u dealera John Deere.

B — Gniazdo ISOBUS (ISB)

Do gniazda (B) można podłączyć narzędzia zgodne ze standardem ISO 11783.

C — 3-stykowe gniazdo zasilające

Styk 15/30 3-stykowego gniazda zasilającego dostarcza prąd stały maks. 25 A. Styk 82 dostarcza prąd stały maks. 5 A. Styk 31 stanowi masę.
Przekręcić kluczyk stacyjki w prawo, aby zasilić styk 82. Styk 15/30 jest zasilany nawet przy wyłączonej stacyjce.

WAŻNE: Podczas używania odbiorników elektrycznych o wysokim poborze prądu nie wolno przekraczać maksymalnego dopuszczalnego obciążenia (25 A) obwodu zasilającego.

Przednie złącza

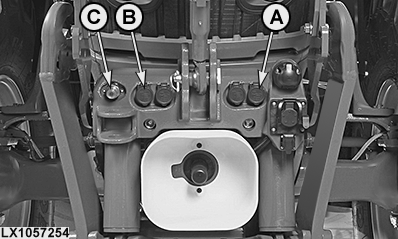

LX1057254-UN-10SEP13

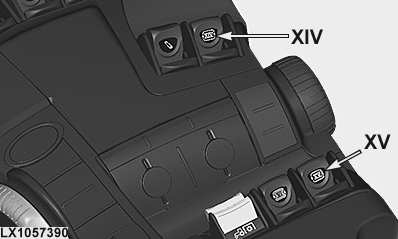

LX1057390-UN-17DEC13

Dźwignie sterujące SCV

A — Złącza, zawór hydrauliki zewnętrznej XIV

B — Złącza, zawór hydrauliki zewnętrznej XV (opcja)

Złącza (A) i (B) są obsługiwane za pomocą dźwigni sterujących zaworów hydrauliki zewnętrznej XIV i XV.

WSKAZÓWKA: Wykorzystywać złącza (A) zaworu hydrauliki zewnętrznej XV tylko do funkcji pomocniczych.

UWAGA: Maksymalne ciśnienie gotowości układu hydraulicznego wynosi 20000 kPa (200 bar; 2900 psi). Dla własnego bezpieczeństwa i zapewnienia prawidłowego działania układu stosować tylko oryginalne części John Deere.

Złącza (A) i (B) umożliwiają przyłączanie i odłączanie przewodów hydraulicznych tylko w warunkach bezciśnieniowych.

Aby podłączyć przewód, mocno wcisnąć jego wtyczkę do gniazda złącza.

Aby odłączyć przewód, mocno go pociągnąć.

C — Bezciśnieniowy obwód powrotny

To złącze zapewnia bezciśnieniowy powrót oleju.

Elementy sterowania

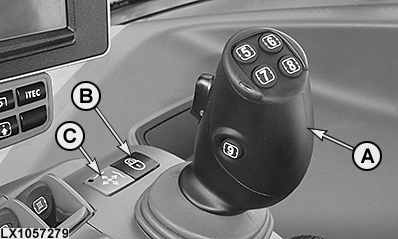

LX1057279-UN-23JAN14

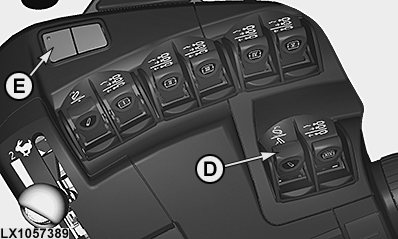

LX1057389-UN-17DEC13

A - Dźwignia wielofunkcyjna

B - Przycisk włączania/wyłączania blokady dźwigni wielofunkcyjnej

C - Kontrolka aktywacji dźwigni wielofunkcyjnej

D - Dźwignia sterująca przedniego podnośnika

E - Przycisk blokady zaworów hydrauliki zewnętrznej wł./wył.

Olej do przedniego podnośnika dostarczany jest poprzez zawór hydrauliki zewnętrznej X. Przedni podnośnik jest sterowany za pomocą dźwigni wielofunkcyjnej (A) lub dźwigni sterującej (D) przedniego podnośnika.

WAŻNE: Dźwignia wielofunkcyjna (A) lub dźwignia sterująca (D) musi być zablokowana, gdy przedni podnośnik nie jest używany. W tym celu, nacisnąć przycisk blokady (B) i upewnić się, że kontrolka (C) lub (E) przycisku blokady świeci się. Dźwignią wielofunkcyjną lub dźwignią sterującą można nadal poruszać, nie powinno to jednak powodować ruchów przedniego podnośnika. W przeciwnym razie występuje ryzyko niezamierzonego uruchomienia przedniego podnośnika, co mogłoby prowadzić do wypadku.

Bezpieczeństwo

UWAGA: Przy używaniu przedniego układu zawieszenia należy przestrzegać maksymalnych obciążeń osi i nośności opon.

UWAGA: Narzędzie zawieszone z przodu pogarsza charakterystykę jazdy ciągnika. Dostosowywać użytkowanie pojazdu do zmian dynamiki jazdy ciągnika.

UWAGA: Gdy pozostawia się ciągnik bez opieki, zawsze opuszczać na podłoże narzędzie zawieszone z przodu.

UWAGA: Przy podłączaniu narzędzia do przednich szybkozłączy opuszczać narzędzie zawieszone z przodu na podłoże i wyłączać silnik.

UWAGA: Pamiętać zawsze, że wymiary przedniej części ciągnika zmieniły się; uważać zwłaszcza przy wyjeżdżaniu z gospodarstwa lub pola oraz na drodze publicznej i skrzyżowaniach. W przypadku wątpliwości poprosić o pomoc drugą osobę.

UWAGA: Stosować się do przepisów dotyczących oświetlenia. Narzędzie zawieszone z przodu może zasłaniać reflektory i kierunkowskazy. W tym przypadku stosować dodatkowe oświetlenie.

UWAGA: Gdy przedni podnośnik nie jest używany, cięgła dolne zawsze powinny być złożone do góry.
