Skrzynka bezpieczników i przekaźników (PLB) — (w ciągnikach 6175R do 6215R)

Informacje ogólne

LX1057300-UN-23SEP13

LX1057301-UN-23SEP13

LX1057302-UN-23SEP13

WAŻNE: Aby uniknąć uszkodzenia układu elektrycznego, nigdy nie używać bezpiecznika o wyższym amperażu niż podany w tabeli.

WAŻNE: W dostarczonym ciągniku niektóre pozycje bezpieczników są puste; muszą pozostać puste, dopóki nie zostaną zainstalowane odpowiednie opcje.

Bezpieczniki i przekaźniki skrzynki PLB (Power Link Box) są umieszczone za prawymi schodkami.

WAŻNE: W ciągnikach wyposażonych w światło schodków (B), najpierw otworzyć pokrywę i odłączyć złącze światła (C) przed demontażem schodków.

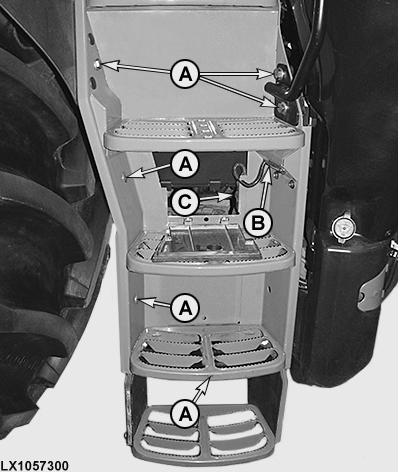

Wykręcić śruby (A) mocujące schodki wejściowe i zdjąć schodki.

Wykręcić śruby (D) i zdjąć pokrywę ze skrzynki bezpieczników i przekaźników (PLB).

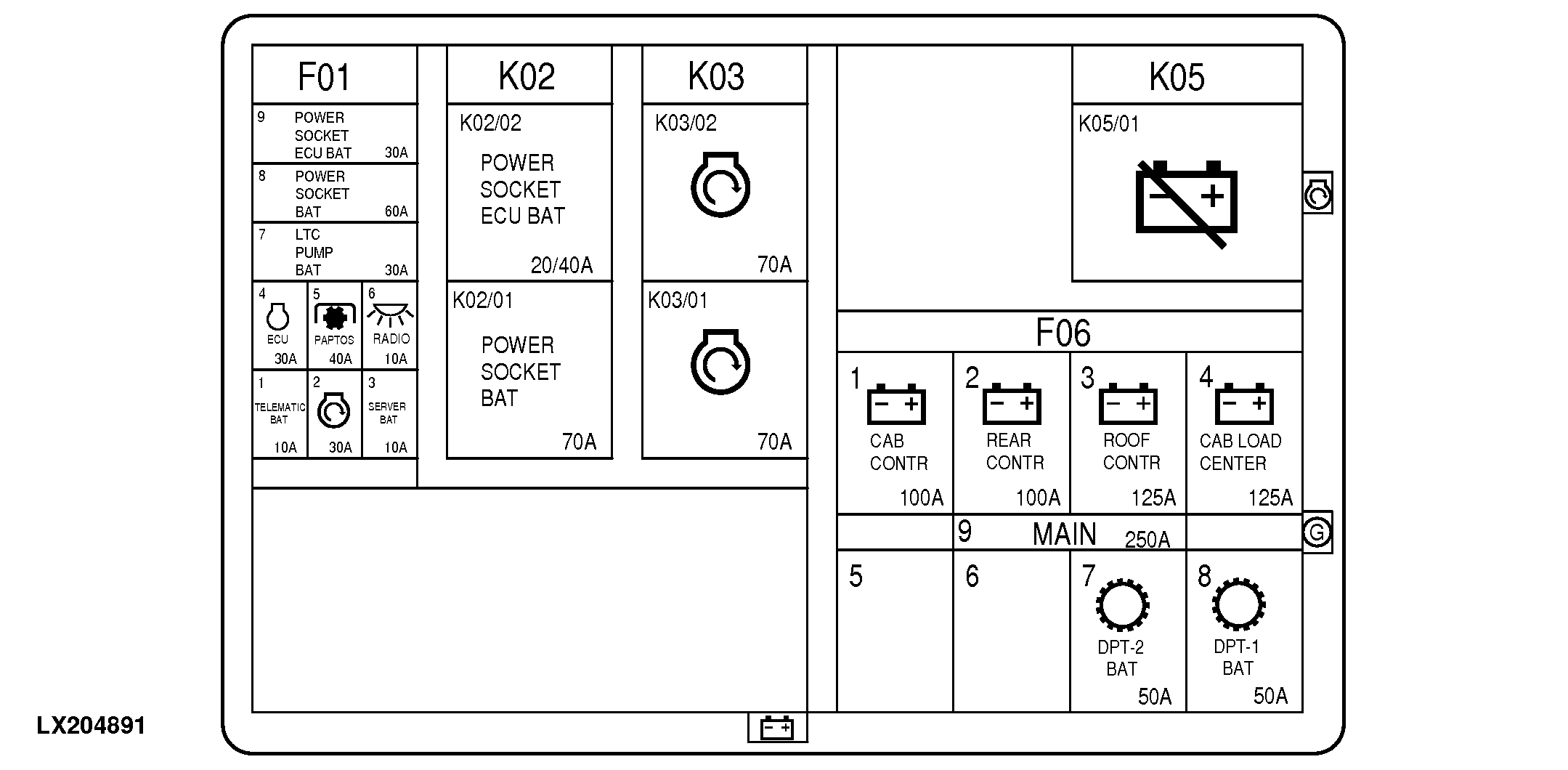

Zestawienie bezpieczników i przekaźników w skrzynce (PLB) - (w ciągnikach 6175R do 6215R)

LX204891-UN-10SEP13

Bezpieczniki (PLB) – (w ciągnikach 6175R do 6215R)

Nr bezpiecznika	Wartość nominalna bezpiecznika (A)	Odbiornik	Nr bezpiecznika	Wartość nominalna bezpiecznika (A)	Odbiornik
F01/01_PLB	10 A	GreenStar, JDLink (MTG) (bezpiecznik zasilania akumulatora (tylko ciągniki z przełącznikiem odcinania akumulatora))	F06/01_PLB	100 A	Zasilanie zespołu sterującego kabiny
F01/02_PLB	30 A	Rozrusznik (przełącznik elektromagnetyczny)	F06/02_PLB	100 A	Zasilanie tylnego zespołu sterującego podwozia
F01/03_PLB	10 A	Procesor 4100/4600 (bezpiecznik zasilania akumulatora (tylko ciągniki z przełącznikiem odcinania akumulatora))	F06/03_PLB	125 A	Zasilanie zespołu sterującego dachu
F01/04_PLB	30 A	Zespół sterujący silnika	F06/04_PLB	125 A	Zasilanie skrzynki bezpieczników i przekaźników (LCS)
F01/05_PLB	40 A	Elektrozawory prędkości WOM wspomaganego przełączania tylnego WOM (PAPTOS) z przekładnią PowrQuad™ lub AutoPowr™/IVT™	F06/05_PLB	—	Nie używany
F01/06_PLB	10 A	Radio (bezpiecznik zasilania akumulatora (tylko ciągniki z przełącznikiem odcinania akumulatora))	F06/06_PLB	—	Nie używany
F01/07_PLB	—	Nie używany (opcja aktualnie niedostępna)	F06/07_PLB	— 50 A	Nieużywany z przekładnią PowrQuad™ lub AutoPowr™/IVT™ Elektrozawory zespołu sterującego przełączania zakresów (przekładnia DirectDrive) Elektrozawory prędkości WOM wspomaganego przełączania tylnego WOM (PAPTOS) z przekładnią DirectDrive
F01/08_PLB	60 A	Gniazda narzędzia (zasilanie podzespołów)	F06/08_PLB	— 50 A	Nieużywany z przekładnią PowrQuad™ lub AutoPowr™/IVT™ Elektrozawory zespołu sterującego zmiany biegów (przekładnia DirectDrive)
F01/09_PLB	30 A	Gniazda narzędzia (zasilanie zespołów sterujących narzędzia)	F06/09_PLB	250 A	Bezpiecznik główny (tylko ciągniki bez przełącznika odcinania akumulatora)

Przekaźniki (PLB) - (w ciągnikach 6175R do 6215R)

Nr przekaźnika	Wartość nominalna (A)	Opis	Nr przekaźnika	Wartość nominalna (A)	Opis
K02PLB/01	70 A	Przekaźniki gniazd narzędzia (zasilanie podzespołów)	K03PLB/02	70 A	Przekaźnik rozrusznika 1
K02PLB/02	20/40 A	Przekaźniki gniazd narzędzia (zasilanie zespołów sterujących narzędzia)	K03PLB/01	70 A	Przekaźnik rozrusznika 2
—	—	—	K05PLB/01	300 A	Przekaźnik odcinania akumulatora
