Bezpieczniki i przekaźniki (LCS) z przekładnią PowrQuad™ — (ciągniki 6175R do 6215R)


Informacje ogólne

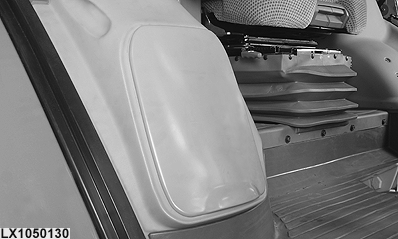

LX1050130
LX1050130-UN-08MAR11

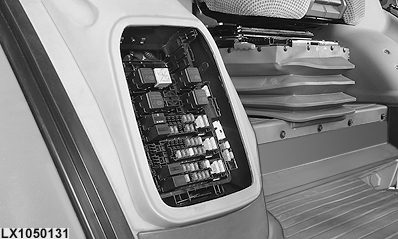

LX1050131
LX1050131-UN-16FEB11

WAŻNE: Aby uniknąć uszkodzenia układu elektrycznego, nigdy nie używać bezpiecznika o wyższym amperażu, niż podany w tabeli.

WAŻNE: W dostarczonym ciągniku niektóre pozycje bezpieczników są puste; muszą pozostać puste, dopóki nie zostaną zainstalowane odpowiednie opcje.

Skrzynka bezpieczników i przekaźników obwodu LCS (Load Center Secondary) znajduje się w zagłębieniu na nogi prawej konsoli.

Zdjąć pokrywę skrzynki bezpieczników i przekaźników (LCS).

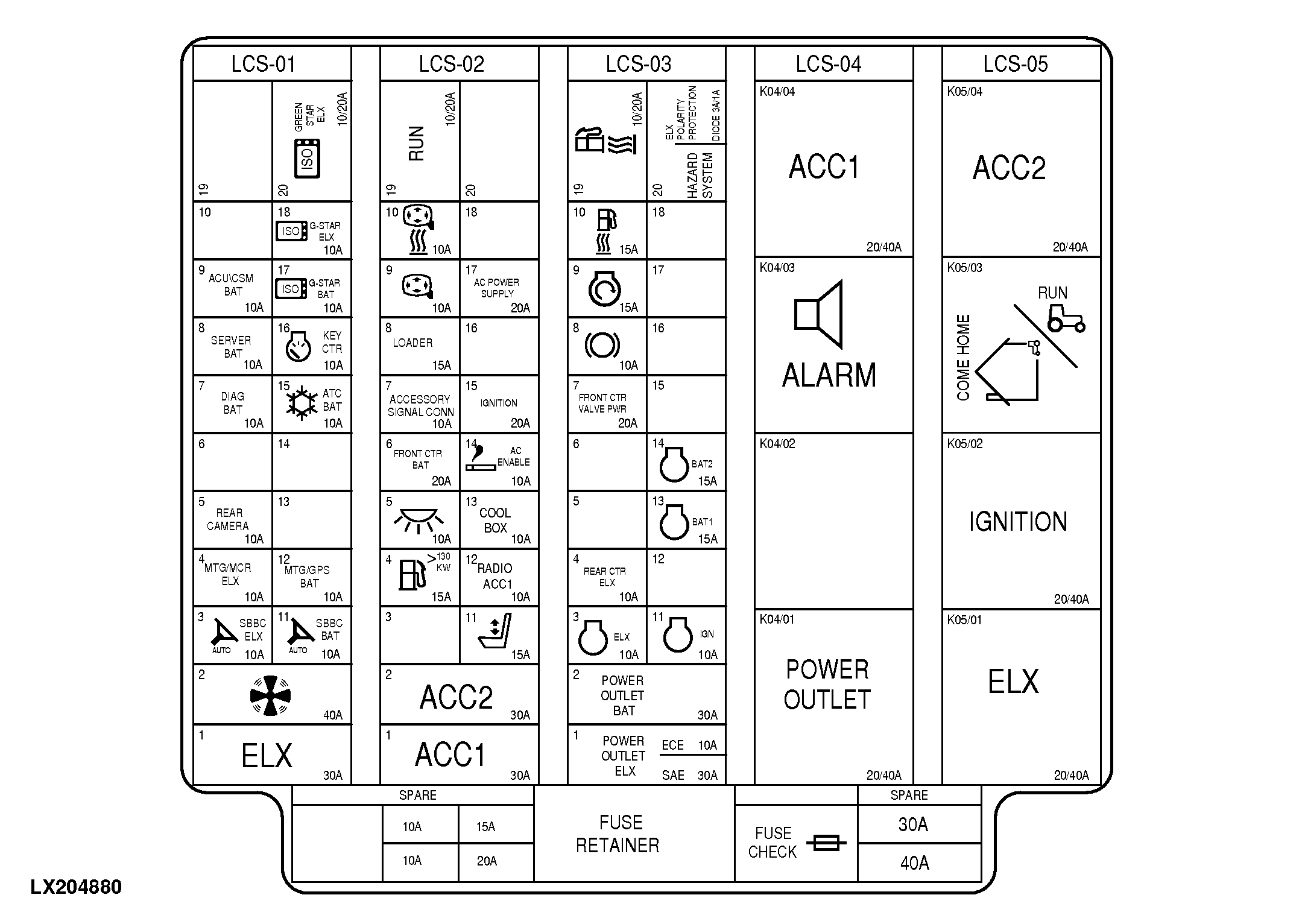

Zestawienie bezpieczników i przekaźników w skrzynce (LCS) – (w ciągnikach 6175R do 6215R)

LX204880
LX204880-UN-10SEP13

LCS-01 - F01LCS – Bezpieczniki i przekaźniki (LCS) z przekładnią PowrQuad™

LCS-02 - F02LCS – Bezpieczniki i przekaźniki (LCS) z przekładnią PowrQuad™

LCS-03 - F03LCS - Bezpieczniki i przekaźniki/diody (LCS) z przekładnią PowrQuad™

LCS-04 - K04LCS - Przekaźniki (LCS) z przekładnią PowrQuad™

LCS-05 - K05LCS - Przekaźniki (LCS) z przekładnią PowrQuad™

FUSE CHECK - Tester bezpieczników

FUSE RETAINER - Uchwyt do przechowywania narzędzia do zmiany bezpieczników (pasuje do każdego typu bezpieczników)

SPARE - Bezpieczniki zapasowe

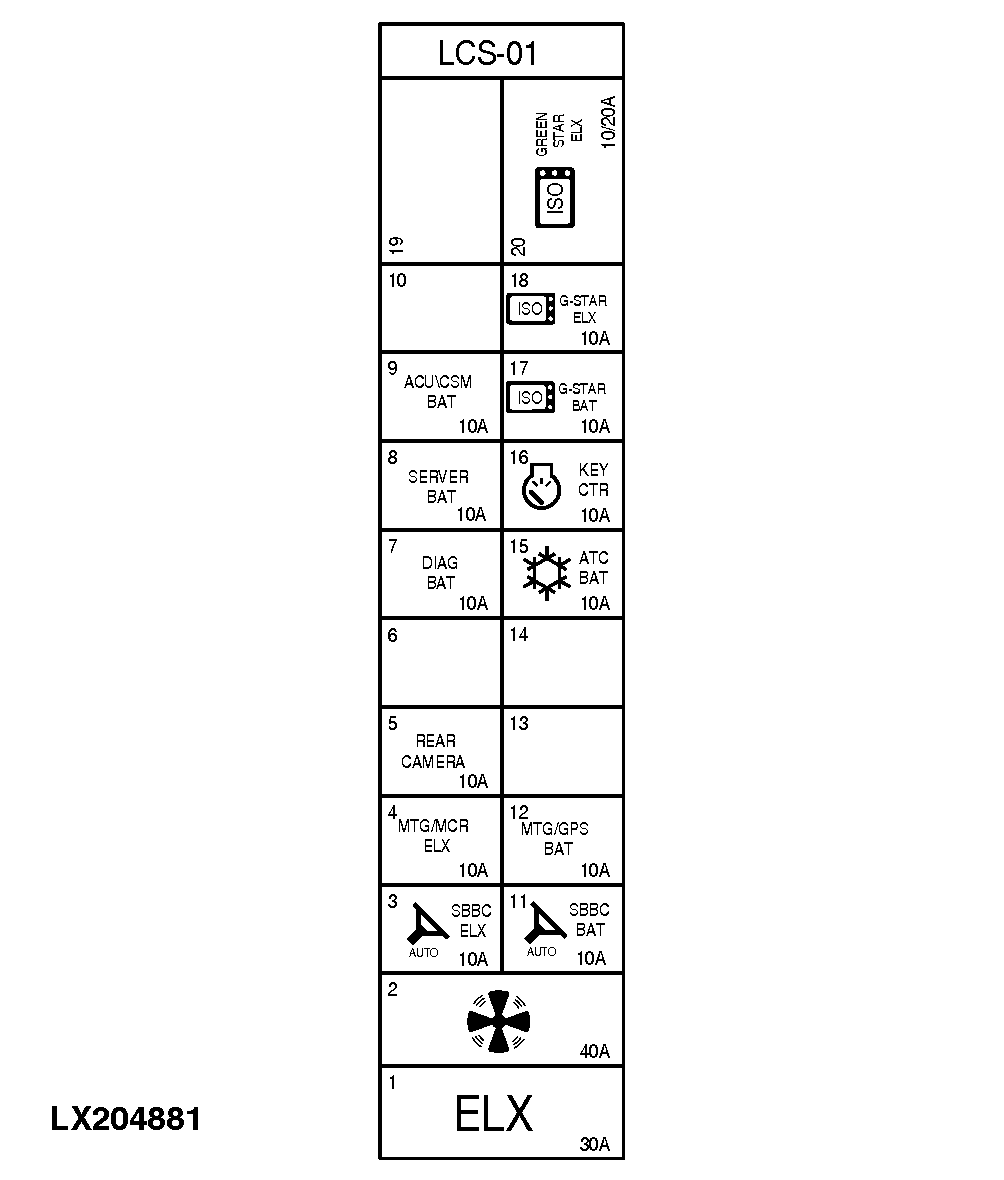

LCS-01 – Bezpieczniki i przekaźniki (LCS) z przekładnią PowrQuad™ – (ciągniki 6175R do 6215R)

LX204881
LX204881-UN-09SEP13

Nr bezpiecznika

Wartość nominalna bezpiecznika (A)

Odbiornik

F01/01_LCS

30 A

Zasilanie elektroniki (ELX)

F01/02_LCS

40 A

Silniki wentylatorów cyrkulacji

F01/03_LCS

10 A

Zespół sterujący układu kierowniczego (AutoTrac™)

F01/04_LCS

10 A

JDLink (MTG)

F01/05_LCS

10 A

Kamera wideo

F01/06_LCS

—

Nie używany

F01/07_LCS

10 A

Złącze serwisowe (CAN BUS)

F01/08_LCS

10 A

Procesor 4100/4600 (bezpiecznik zasilania akumulatora (tylko ciągniki bez przełącznika odcinania akumulatora))

F01/09_LCS

10 A

Zespół sterujący modułu przełączników w kabinie

F01/10_LCS

-

Nie używany

F01/11_LCS

10 A

Zespół sterujący układu kierowniczego (AutoTrac™)

F01/12_LCS

10 A

JDLink (MTG) (bezpiecznik zasilania akumulatora (tylko ciągniki bez przełącznika odcinania akumulatora))

F01/13_LCS

—

Nie używany

F01/14_LCS

—

Nie używany

F01/15_LCS

10 A

Zespół sterujący klimatyzacji/automatyczne sterowanie klimatyzacją

F01/16_LCS

10 A

Zespół przyrządów, zespół sterujący immobilizera

F01/17_LCS

10 A

GreenStar™ (AMS)

F01/18_LCS

10 A

GreenStar™ (AMS)

Nr przekaźnika

Wartość nominalna (A)

Odbiornik

K01/19_LCS

—

Nie używany

K01/20_LCS

10/20 A

Przekaźnik GreenStar™ (AMS)

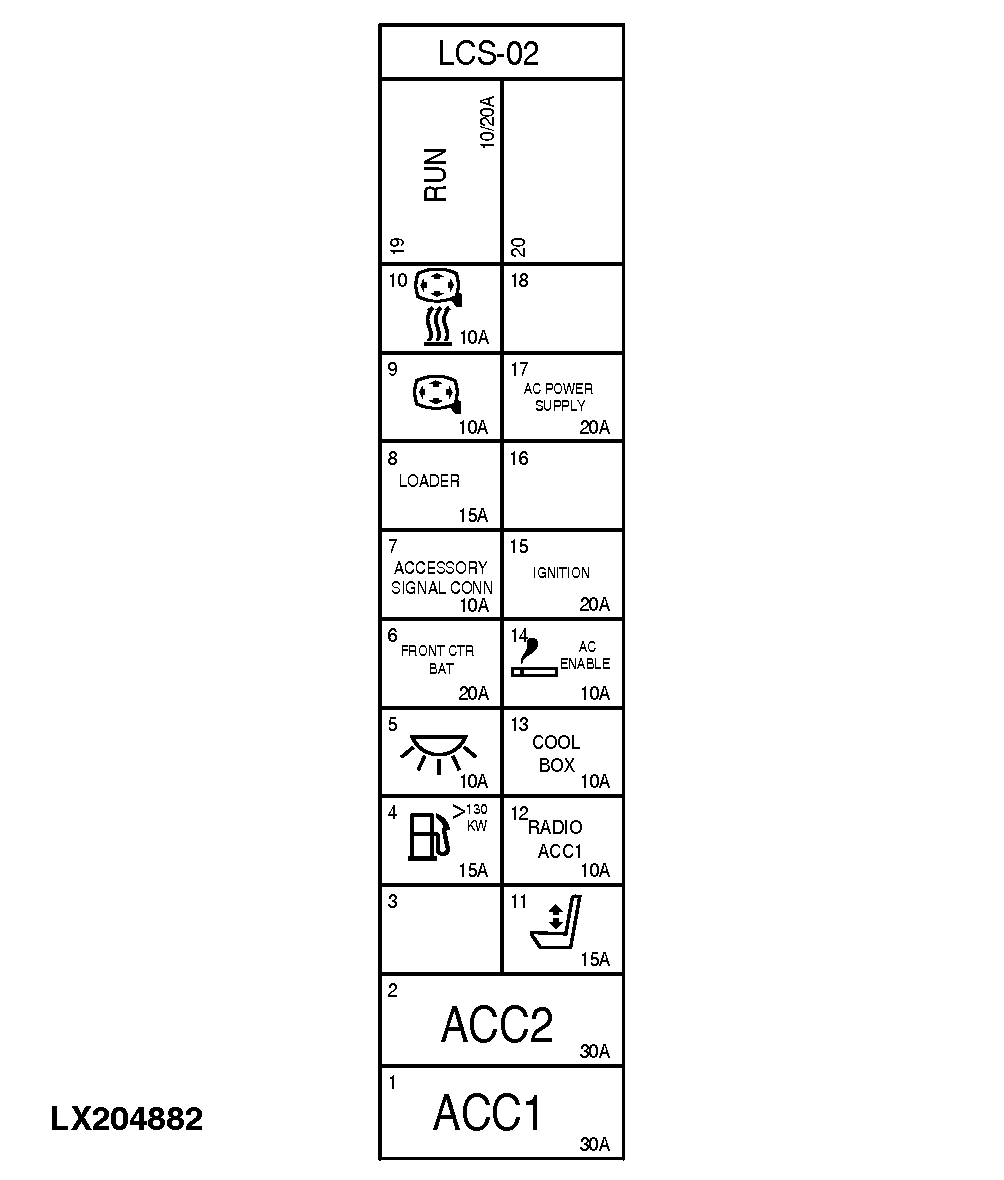

LCS-02 – Bezpieczniki i przekaźniki (LCS) z przekładnią PowrQuad™ – (ciągniki 6175R do 6215R)

LX204882
LX204882-UN-09SEP13

Nr bezpiecznika

Wartość nominalna bezpiecznika (A)

Odbiornik

F02/01_LCS

30 A

Zasilanie osprzętu (ACC1)

F02/02_LCS

30 A

Zasilanie osprzętu (ACC2)

F02/03_LCS

—

Nie używany

F02/04_LCS

15 A

Pompa paliwowa (silniki powyżej 177 KM / 130 kW) do ciągników 6175R do 6215R

F02/05_LCS

10 A

Światło schodków

F02/06_LCS

20 A

Przedni zespół sterujący podwozia

F02/07_LCS

10 A

Złącze osprzętu (X37F-3), gniazdo sygnałowe

F02/08_LCS

15 A

Złącze ładowacza czołowego (X37F-1), elektrohydrauliczny zaczep do przyczep jednoosiowych (E-PUH)

F02/09_LCS

10 A

Elektryczne lusterka zewnętrzne (regulacja)

F02/10_LCS

10 A

Elektryczne lusterka zewnętrzne (ogrzewanie)

F02/11_LCS

15 A

Siedzisko operatora

F02/12_LCS

10 A

Radio

F02/13_LCS

10 A

Elektryczna komora chłodzenia

F02/14_LCS

10 A

Zapalniczka, przetwornik napięcia 230 V / 115 V

F02/15_LCS

20 A

Napięcie zasilania (IGN)

F02/16_LCS

—

Nie używany

F02/17_LCS

20 A

Przetwornik napięcia 230 V / 115 V

F02/18_LCS

—

Nieużywany

Nr przekaźnika

Wartość nominalna (A)

Odbiornik

K02/19_LCS

10/20 A

Przekaźnik stacyjki

K02/20_LCS

-

Nieużywany

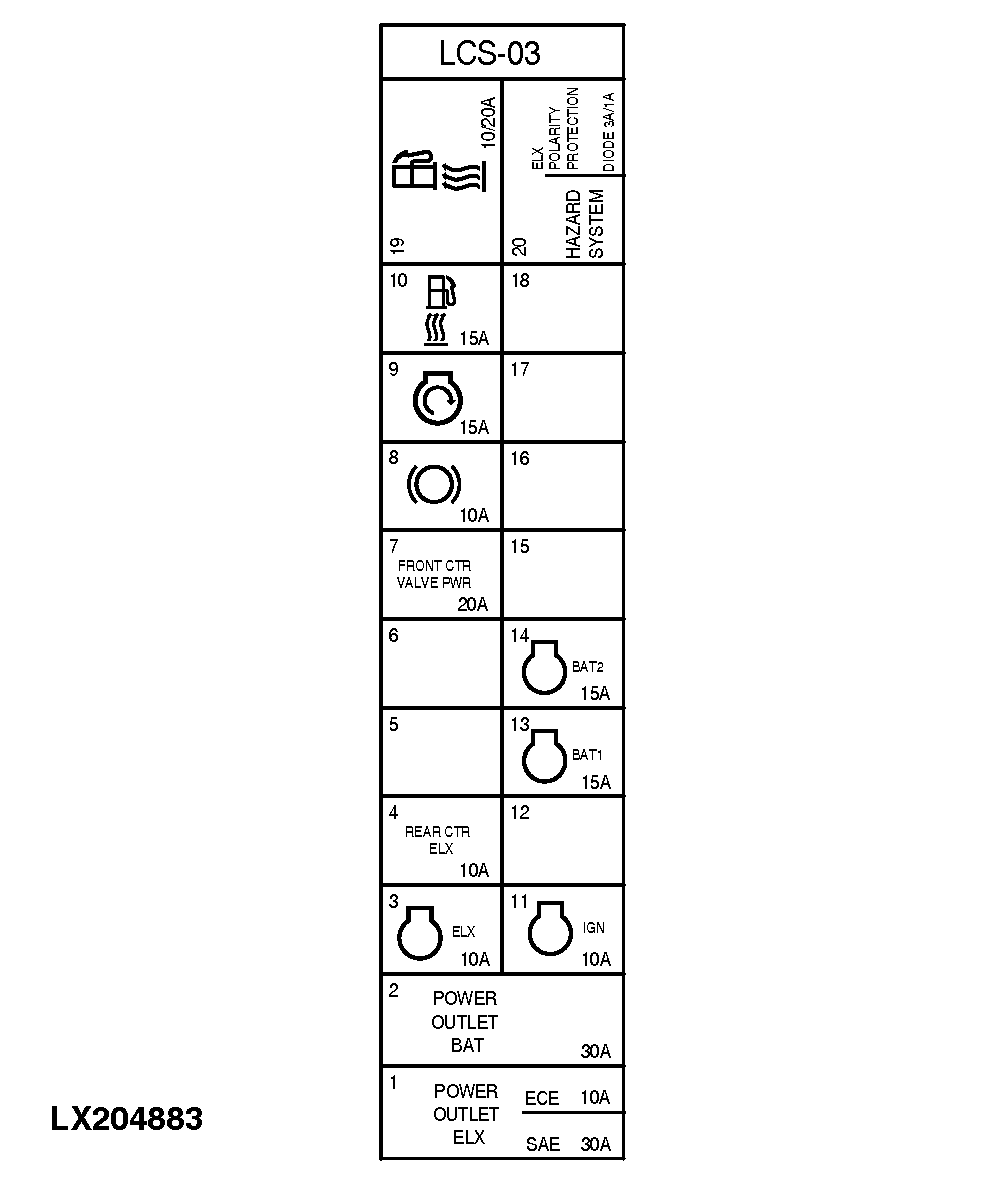

LCS-03 – Bezpieczniki i przekaźniki (LCS) z przekładnią PowrQuad™ – (ciągniki 6175R do 6215R)

LX204883
LX204883-UN-09SEP13

Nr bezpiecznika

Wartość nominalna bezpiecznika (A)

Odbiornik

F03/01_LCS

30 A

10 A

3-stykowe gniazdo, szyna gniazd zasilających, 7-stykowe gniazdo (SAE)

3-stykowe gniazdo, szyna gniazd zasilających (ECE)

F03/02_LCS

30 A

30 A

Gniazdo 3-stykowe, szyna gniazd zasilających (SAE)

Gniazdo 3-stykowe, szyna gniazd zasilających (ECE)

F03/03_LCS

10 A

Zespół sterujący silnika, zespół sterujący immobilizera

F03/04_LCS

10 A

Tylny zespół sterujący podwozia

F03/05_LCS

—

Nie używany

F03/06_LCS

—

Nie używany

F03/07_LCS

20 A

Zasilanie przedniego zespołu sterującego podwozia (elektrozawory, silniki krokowe E-SCV X – E-SCV XIII)

F03/08_LCS

10 A

Zespół czujnika pedału hamulca

F03/09_LCS

15 A

Stacyjka

F03/10_LCS

15 A

Podgrzewacz paliwa

F03/11_LCS

10 A

Zespół sterujący silnika

F03/12_LCS

—

Nie używany

F03/13_LCS

15 A

Zespół sterujący silnika

F03/14_LCS

15 A

Zespół sterujący silnika

F03/15_LCS

—

Nie używany

F03/16_LCS

—

Nie używany

F03/17_LCS

—

Nie używany

F03/18_LCS

—

Nieużywany

Nr przekaźnika

Wartość nominalna (A)

Odbiornik

K03/19_LCS

10/20 A

Przekaźnik podgrzewacza paliwa

K03/20_LCS

1 A

Dioda zasilania elektroniki

K03/20_LCS

3 A

Dioda awaryjnych świateł ostrzegawczych

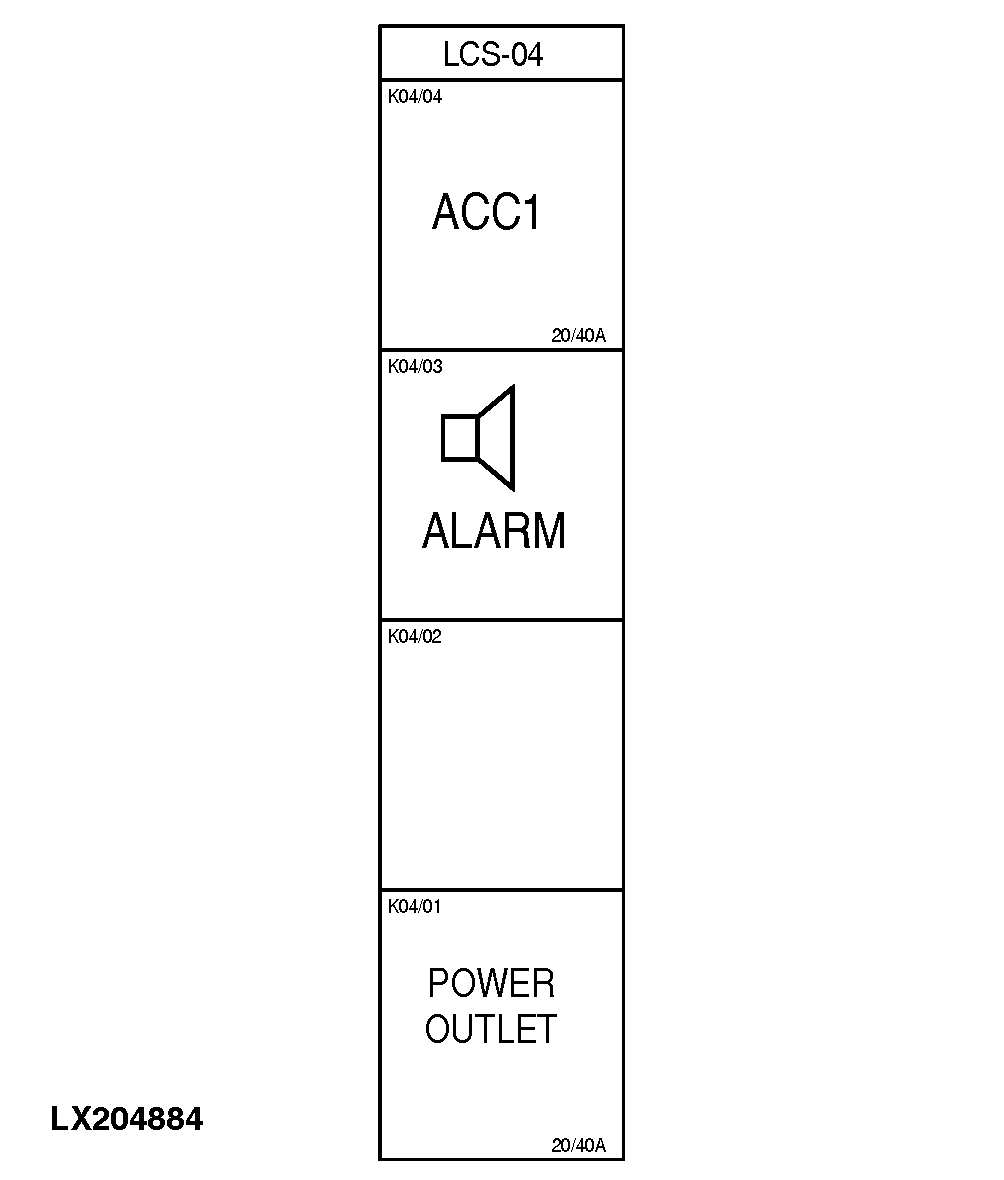

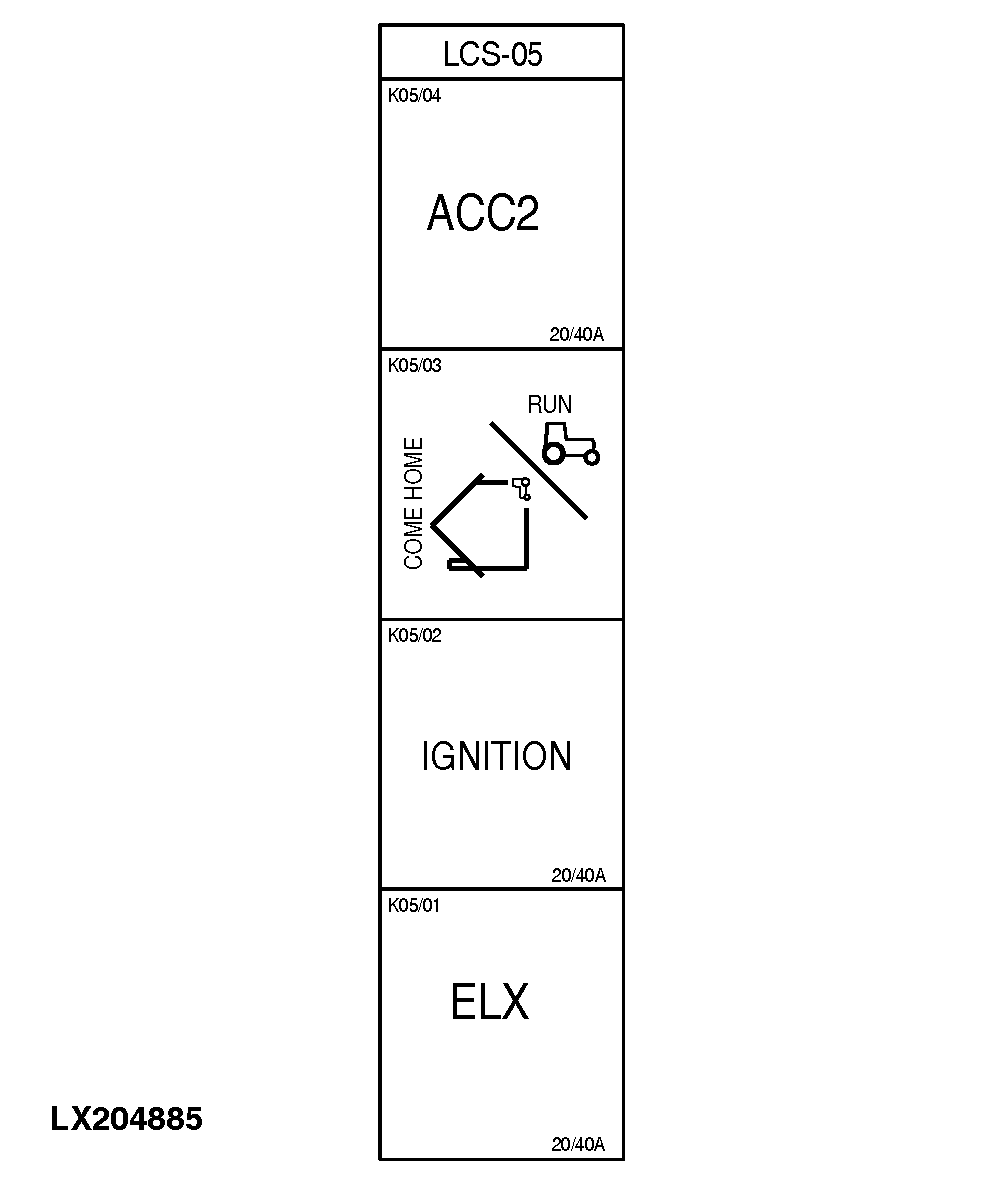

LCS-04 i LCS-05 – Bezpieczniki z przekładnią PowrQuad™ – (ciągniki 6175R do 6215R)

LX204884
LX204884-UN-09SEP13

LX204885
LX204885-UN-09SEP13

Nr przekaźnika

Wartość nominalna (A)

Opis

Nr przekaźnika

Wartość nominalna (A)

Opis

K04/01_LCS

20/40 A

Przekaźnik 3-stykowych gniazd, szyny gniazd zasilających, 7-stykowego gniazda (SAE)

Przekaźnik 3-stykowych gniazd, szyny gniazd zasilających (ECE)

K05/01_LCS

20/40 A

Przekaźnik zasilania elektroniki (ELX)

K04/02_LCS

—

Nie używany

K05/02_LCS

20/40 A

Przekaźnik napięcia zasilania (IGN)

K04/03_LCS

—

Alarm akustyczny

K05/03_LCS

—

Złącze trybu awaryjnego Come-Home

K04/04_LCS

20/40 A

Przekaźnik zasilania osprzętu (ACC1)

K05/04_LCS

20/40 A

Przekaźnik zasilania osprzętu (ACC2)

OULXA64,00030FF-53-20131216
