Zawory hydrauliki zewnętrznej - położenie wysuwania i położenie wysuwania z kliknięciem

Wysuwanie

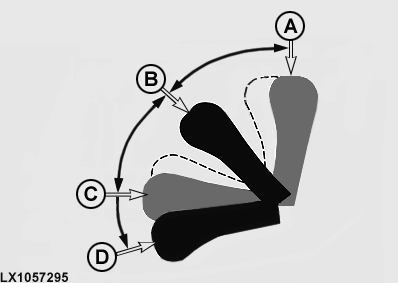

LX1057295-UN-19SEP13

A - Wysuwanie (położenie kliknięcia)

B - Położenie neutralne

C - Cofanie (położenie kliknięcia)

D - Położenie pływające (blokowane)

Przesunięcie dźwigni pomiędzy położeniem neutralnym (B) a położeniem wysuwania z kliknięciem (A) spowoduje powolne wysunięcie siłownika. Im dalej dźwignia przesuwana jest w kierunku położenia kliknięcia (A), tym szybsze jest wysuwanie siłownika. Zwolnienie dźwigni powoduje jej powrót do położenia neutralnego i zatrzymanie siłownika hydraulicznego w aktualnym położeniu.

WSKAZÓWKA: W położeniu wysuwania ustawienie czasu przepływu jest ignorowane.

Położenie wysuwania z kliknięciem

Przesunąć dźwignię do położenia kliknięcia wysuwania (A), a następnie zwolnić. Dźwignia powróci do położenia neutralnego, a siłownik hydrauliczny zostanie wysunięty zgodnie z ustawieniami czasu blokowania i natężenia przepływu.

Ustawienie natężenia przepływu na stronie SCV wciąż obowiązuje.

Czas przepływu natężenia przepływu liczony jest od momentu przesunięcia dźwigni do położenia kliknięcia. Czas przepływu powinien być wyregulowany tak, aby po upłynięciu tego czasu siłownik był całkowicie wysunięty.

WSKAZÓWKA: Jeśli dźwignia nie zostanie przesunięta z położenia kliknięcia z powrotem do neutralnego w czasie poniżej 0,8 sekundy, procedura przypisana do położenia kliknięcia zostanie anulowana.

Procedurę przypisaną do położenia kliknięcia można anulować poprzez przesunięcie dźwigni z położenia neutralnego w inne.
