Kody diagnostyczne

PC15332-UN-08JUL13

A - Przycisk Odśwież

B - Przycisk Kasuj kody

Zakładka Kody diagnostyczne wyświetla wszystkie aktualne kody i kody przechowywane, które wystąpiły w systemie.

Wybrać przycisk Odśwież, aby usunąć, a następnie odzyskać wszystkie kody.

Wybrać przycisk Kasuj kody, aby skasować wszystkie kody z wyświetlacza.

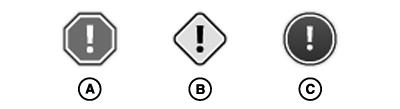

PC15333-UN-09JUL13

A - Alarm Stop

B - Alarm serwisowy

C - Alarm informacyjny

Przeglądanie i sortowanie

Wybrać przycisk obok Widok według, aby zmienić sposób wyświetlania kodów. Dostępne widoki to:

Kod

• Widok według "Kod" pokazuje listę wszystkich kodów na wyświetlaczu. Wyświetlone zostaną: typ, szczegóły, status i licznik kodu. Wybrać kod z listy, aby zobaczyć szczegóły kodu.

Urządzenie

• Widok według "Urządzenie" pokazuje listę wszystkich sterowników na CAN Bus. Wyświetlone zostaną: ID urządzenia, sieć CAN i wszystkie kody urządzenia, jeśli takowe występują. Wybierz sterownik z listy, aby wyświetlić kody z tego urządzenia.

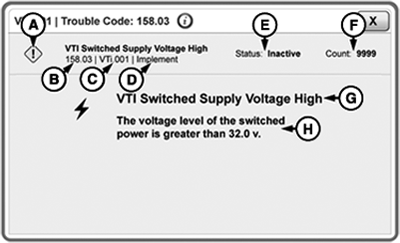

PC15334-UN-09JUL13

Szczegóły kodu

A - Typ kodu diagnostycznego

B - Numer kodu diagnostycznego

C - ID urządzenia

D - Sieć CAN Bus

E - Status kodu

F - Licznik

G - Kod diagnostyczny

H - Opis kodu diagnostycznego

Szczegóły kodu

Wybrać kod diagnostyczny z listy, aby zobaczyć szczegóły kodu.
