Rekonfigurowalne elementy sterownicze

RXA0130061
RXA0130061-UN-01AUG13

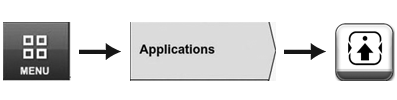

Przycisk Menu → zakładka “Applications” (Aplikacje) → przycisk “Reconfigurable Controls” (Rekonfigurowalne elementy sterownicze)

RXA0130609
RXA0130609-UN-29JAN13

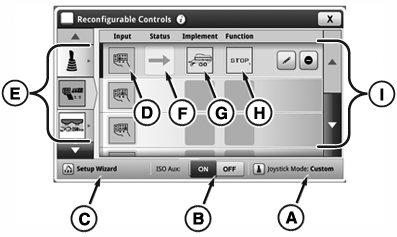

Strona “Reconfigurable Controls” (rekonfigurowalne elementy sterownicze)

LX1057380
LX1057380-UN-17DEC13

A - Joystick Mode (Tryb joysticka)

B - Przełącznik ISOBUS

C - Kreator ustawień (jeśli jest)

D - Urządzenie wejściowe

E - Sprzęt

F - Status

G - Osprzęt

H - Funkcja

I - Pasek przewijania

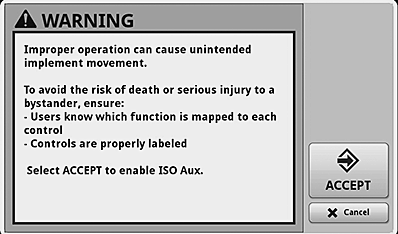

Następujący komunikat pojawia się, gdy system wykryje możliwość włączenia sterowania dodatkowego. W razie potrzeby przejrzeć lub zmienić mapowanie elementów sterowniczych sterowania dodatkowego. Bezpośrednio po wyświetleniu komunikatu operator może wybrać odrzucenie lub akceptację poprzez naciśnięcie odpowiedniego przycisku. Wybranie “Decline” (“Odrzuć”) spowoduje wyłączenie wszystkich elementów sterowniczych sterowania dodatkowego. Wybranie “Accept” (“Akceptuj”) spowoduje włączenie wszystkich elementów sterowniczych sterowania dodatkowego.

WSKAZÓWKA: W przypadku podłączenia innego elementu sterowniczego konieczne będzie ponowne przypisanie funkcji w celu dodania nowych wejść sterujących do funkcji narzędzia. Po wykryciu nowych dodatkowych elementów sterowniczych lub zmianie ich układu operator jest zobowiązany do zapewnienia, że:

  • Wszyscy użytkownicy narzędzia wiedzą, jakie funkcje narzędzia są przyporządkowane do każdego z elementów sterowniczych.
  • Elementy sterownicze są odpowiednio oznaczone nalepkami.
  • Elementy sterownicze umożliwiają bezpieczną obsługę sprzętu.
  • Powrócić do konfiguracji dodatkowych elementów sterowniczych i wykonać ponowne mapowanie elementów sterowniczych.

UWAGA: Sterowanie dodatkowe wykryło nieprawidłową operację, co może spowodować niezamierzony ruch narzędzia.

Aby uniknąć poważnych obrażeń ciała lub śmierci osób postronnych, upewnić się, że:

  • Wszyscy użytkownicy narzędzia wiedzą, jakie funkcje narzędzia są przyporządkowane do każdego z elementów sterowniczych.
  • Elementy sterownicze są odpowiednio oznaczone nalepkami.
  • Elementy sterownicze umożliwiają bezpieczną obsługę sprzętu.

Jeśli zostanie wybrane "Cancel" (Anuluj), wszystkie układy sterowania dodatkowego zostaną wyłączone.

WAŻNE: Funkcje ISOBUS można przypisać tylko do joysticka ISOBUS.

Do sterowania funkcjami sprzętu zgodnego ze standardem ISO można wykorzystać dodatkowe elementy sterownicze zgodne z ISO. Strona dodatkowych elementów sterowniczych służy do przypisywania funkcji narzędzia do dostępnych elementów sterowniczych. Wyświetlacz nie steruje funkcjami narzędzia, ale służy jako interfejs umożliwiający przypisanie funkcji do wejściowych elementów sterowniczych.

Przykład—Urządzenie sterowania dodatkowego z dwoma przełącznikami zgodne ze standardem ISO służy do sterowania opryskiwaczem wyposażonym w zespół sterujący narzędzia ISO. Opryskiwacz ma dwie funkcje, którymi można sterować: włączanie/wyłączanie pompy i włączanie/wyłączanie belki. Dzięki funkcji sterowania dodatkowego każdą z tych funkcji można zmapować (przypisać) do jednego z przełączników sterowania dodatkowego.


Strona ustawień dodatkowych elementów sterowniczych

  1. Wybrać przycisk Menu.

  2. Wybrać zakładkę Aplikacje.

  3. Wybrać przycisk “Reconfigurable Controls” (Rekonfigurowalne elementy sterownicze).

  4. Wybrać “joystick mode” (tryb joysticka) (A).

    WSKAZÓWKA: Strona dodatkowych elementów sterowniczych pozwala użytkownikowi na dopasowanie urządzeń (E) do różnych funkcji narzędzi (H). Czynność ta nazywa się “Mapowaniem” elementu do funkcji. Po zakończeniu “Mapowania”, funkcja może być wykonywana poprzez aktywowanie powiązanego elementu.

    Dostępne funkcje i elementy wprowadzające są zależne od aktualnie podłączonych narzędzi/elementów sterowniczych (G) zgodnych z ISO.

  5. Wybrać przycisk Przeglądanie. Pojawi się strona z listą opcji przeglądania, dając operatorowi możliwość wyboru spośród różnych opcji przeglądania.

  6. Gdy element sterowniczy jest udostępniony, wyświetlana jest funkcja i narzędzie razem z ikoną sterowania dodatkowego.


Przypisanie elementów sterowniczych urządzenia wejściowego do funkcji sprzętu

  1. RXA0130609
    RXA0130609-UN-29JAN13

    Przypisanie funkcji sprzętu joysticka ISOBUS

    A - Joystick Mode (Tryb joysticka)

    B - Przełącznik ISOBUS

    C - Kreator ustawień (jeśli jest)

    D - Urządzenie wejściowe

    E - Sprzęt

    F - Status

    G - Osprzęt

    H - Funkcja

    I - Pasek przewijania

    Na stronie "Auxiliary Controls" (dodatkowe elementy sterownicze) wybrać urządzenie wejściowe (D). Wybrać żądane opcje urządzenia wprowadzającego.

    WSKAZÓWKA: Urządzenie wprowadzające (D) składa się z wielu wejść. Tymi wejściami mogą być przyciski, elementy sterownicze lub przełączniki.


  2. Wybrać urządzenie (E), aby zobaczyć opcje narzędzia. Wybrać żądaną opcję.

  3. Wybrać listę układów sterowania pod kolumną Input Device (Urządzenie wprowadzające) w wybranym rzędzie.

  4. Wybrać status (F), aby zobaczyć, czy urządzenie (E) jest przypisane do funkcji narzędzia, czy nie.

    • "Activated" (uaktywnione) oznacza, że przypisywanie zakończyło się sukcesem.
    • "Disabled" (wyłączone) oznacza, że przypisywanie zakończyło się niepowodzeniem. W takiej sytuacji, należy sprawdzić przypisania i zmienić je jeśli zachodzi taka potrzeba.

  5. Wybrać narzędzia (G), aby dokonać wyboru z dostępnych narzędzi.

  6. Wybrać funkcję (H), aby wybrać określone wejście do przypisania funkcji wybranego narzędzia.

    Używane funkcje są wyświetlane na szaro, ale mogą być wybierane.

    WAŻNE: Lista wyboru urządzenia wejściowego pokazuje tylko wejścia kompatybilne z funkcjami sprzętu.
