Kontrolki: STOP, alarmu serwisowego i informacyjna

WSKAZÓWKA:

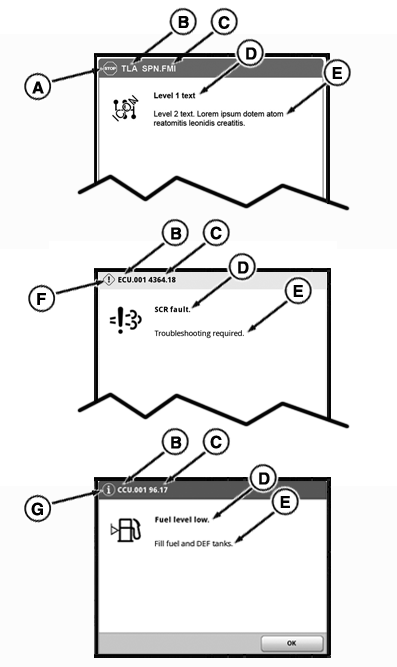

RXA0133357-UN-26JUL13

Kody diagnostyczne

A - Kontrolka STOP

B - Zespół sterujący

C - Kod diagnostyczny

D - Układ

E - Rozwiązanie

F - Wskaźnik alarmu serwisowego

G - Kontrolka informacyjna

Kontrolka STOP (A): Kontrolka miga i włącza się ciągły alarmowy sygnał dźwiękowy. Wystąpiła poważna awaria, która wymaga natychmiastowej reakcji; w przeciwnym razie ciągnik ulegnie uszkodzeniu. Na ComandCenter™ wyświetlane są: zespół sterujący (B), kod diagnostyczny (C), układ (D) i rozwiązanie (E). Jeśli zespół sterujący wykryje usterkę lub stan "poza dopuszczalnym zakresem", zostaje wyświetlony kod diagnostyczny składający się z oznaczenia zespołu sterującego i numeru. Cyfry po lewej stronie kropki dziesiętnej oznaczają usterkę, a cyfry po prawej stronie wskazują stan.

WAŻNE: Silnik wyłącza się automatycznie po otrzymaniu sygnału STOP, gdy operator jest poza siedziskiem dłużej niż 3 sekundy, a sterowanie przekładnią jest w położeniu postojowym. Wyświetlacz CommandCenter™ można zresetować przez wyłączenie i ponowne włączenie stacyjki.

Jeśli to możliwe, natychmiast przerwać pracę, zmniejszyć obroty silnika do jałowych, a następnie wyłączyć silnik i włączyć stacyjkę, aby na wyświetlaczu CommandCenter™ odczytać identyfikację problemu i rozwiązanie. Może wystąpić konieczność wywołania zachowanych kodów diagnostycznych, patrz sekcja poświęcona korzystaniu z diagnostyki, zachowanym kodom i statystyce CAN. Przed ponownym uruchomieniem silnika należy usunąć usterkę.

Zastosować rozwiązanie wyświetlone na CommandCenter™ lub odwiedzić dealera John Deere™, jeśli problemu nie da się rozwiązać.

Po wyświetleniu alarmu serwisowego lub komunikatu informacyjnego należy przełączyć przekładnię do położenia postojowego i wyłączyć silnik.

Kontrolka alarmu serwisowego (F): Kontrolka miga i pięciokrotnie emitowany jest dźwiękowy sygnał alarmowy, co sygnalizuje problem z działaniem lub usterkę, którą należy jak najszybciej usunąć. Kontynuowanie pracy podczas alarmu serwisowego może prowadzić do zaświecenia się kontrolki STOP. Jeśli nie zostaną szybko podjęte działania zaradcze (obsługa, naprawa, zmiana trybu pracy), nastąpi znaczne zmniejszenie wydajności i/lub uszkodzenie maszyny.

Kontrolka informacyjna (G): Kontrolka świeci się w sposób ciągły i słychać alarm dźwiękowy przez 2 sekundy, co wskazuje na usterkę. Praca ciągnika może być kontynuowana bez powodowania uszkodzeń, ale działanie niektórych funkcji może się pogorszyć.

Zmiana sposobu pracy może skorygować i skasować stan "poza zakresem". Kiedy wyświetlany jest alarm serwisowy lub kontrolka informacyjna, w niektórych przypadkach możliwe jest ich "zatwierdzenie" i usunięcie za pomocą przycisku zatwierdzania elementów sterowniczych CommandARM™. Jeśli stan utrzymuje się, kod diagnostyczny może się pojawić później.
