Egységesített collos csavarok meghúzási nyomatéka

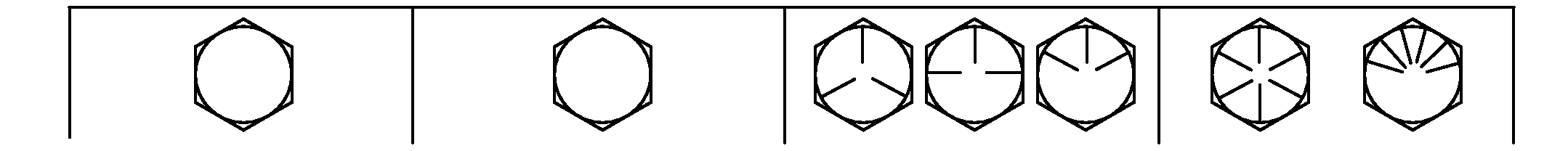

TS1671-UN-01MAY03

Csavar méret	SAE 1 osztály1				SAE 2 osztály2				SAE 5, 5.1 vagy 5.2 osztály				SAE 8 vagy 8.2 osztály
	Hatlapfejű: 3		Peremes fejű: 4		Hatlapfejű: 3		Peremes fejű: 4		Hatlapfejű: 3		Peremes fejű: 4		Hatlapfejű: 3		Peremes fejű: 4
	Nm	lb·in	Nm	lb·in	Nm	lb·in	Nm	lb·in	Nm	lb·in	Nm	lb·in	Nm	lb·in	Nm	lb·in
1/4	3,1	27,3	3,2	28,4	5,1	45,5	5,3	47,3	7,9	70,2	8,3	73,1	11,2	99,2	11,6	103
													Nm	lb ft	Nm	lb ft
5/16	6,1	54,1	6,5	57,7	10,2	90,2	10,9	96,2	15,7	139	16,8	149	22,2	16,4	23,7	17,5
									Nm	lb ft	Nm	lb ft
3/8	10,5	93,6	11,5	102	17,6	156	19,2	170	27,3	20,1	29,7	21,9	38,5	28,4	41,9	30,9
					Nm	lb ft	Nm	lb ft
7/16	16,7	148	18,4	163	27,8	20,5	30,6	22,6	43	31,7	47,3	34,9	60,6	44,7	66,8	49,3
	Nm	lb ft	Nm	lb ft
1/2	25,9	19,1	28,2	20,8	43,1	31,8	47	34,7	66,6	49,1	72,8	53,7	94	69,3	103	75,8
9/16	36,7	27,1	40,5	29,9	61,1	45,1	67,5	49,8	94,6	69,8	104	77	134	98,5	148	109
5/8	51	37,6	55,9	41,2	85	62,7	93,1	68,7	131	96,9	144	106	186	137	203	150
3/4	89,5	66	98	72,3	149	110	164	121	230	170	252	186	325	240	357	263
7/8	144	106	157	116	144	106	157	116	370	273	405	299	522	385	572	422
1	216	159	236	174	216	159	236	174	556	410	609	449	785	579	860	634
1-1/8	305	225	335	247	305	225	335	247	685	505	751	554	1110	819	1218	898
1-1/4	427	315	469	346	427	315	469	346	957	706	1051	775	1552	1145	1703	1256
1-3/8	564	416	618	456	564	416	618	456	1264	932	1386	1022	2050	1512	2248	1658
1-1/2	743	548	815	601	743	548	815	601	1665	1228	1826	1347	2699	1991	2962	2185
A felsorolt névleges nyomaték értékek általános felhasználásra szolgálnak, csak a feltételezett 20 %-os meghúzási pontossággal, mint kézi nyomatékkulcs esetében. NE használja ezeket az értékeket, ha a meghúzáshoz ettől eltérő nyomaték van megadva. A rögzítőanyákat, a rozsdamentes acél kötőelemekhez, vagy az U-csavarok anyáihoz lásd az adott alkalmazásra vonatkozó meghúzási előírásokat.									A kötőelemeket ugyanolyan, vagy magasabb minőségi osztályú kötőelemre cserélje. Ha magasabb minőségű csavart használ, akkor az eredeti csavar nyomatékával kell meghúznia.
Győződjön meg róla, hogy a rögzítő menetei tiszták-e. Kenje be vékonyan Hy-Gard™ vagy annak megfelelő olajjal a fej alatti részt, és a rögzítőelem meneteit, a következő képen látható módon. Legyen óvatos az olaj mennyiségével, hogy csökkentse a hidraulika elzáródásának esélyét a vakfuratokban a túlzott olajmennyiség miatt. Kezdje el a menetet befogatni.
