Metrikus csavarok meghúzási nyomatéka

TS1742-UN-31MAY18

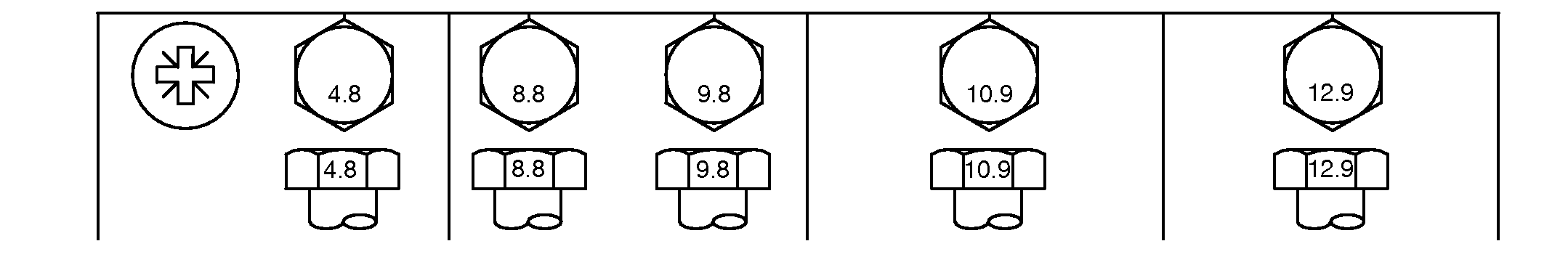

Csavar méret	4.8 osztály				8.8-as és 9.8-as osztály				10.9 osztály				12.9 osztály
	Hatlapfejű: 1		Peremes fejű: 2		Hatlapfejű: 1		Peremes fejű: 2		Hatlapfejű: 1		Peremes fejű: 2		Hatlapfejű: 1		Peremes fejű: 2
	Nm	lb·in	Nm	lb·in	Nm	lb·in	Nm	lb·in	Nm	lb·in	Nm	lb·in	Nm	lb·in	Nm	lb·in
M6	3,6	31,9	3,9	34,5	6,7	59,3	7,3	64,6	9,8	86,7	10,8	95,6	11,5	102	12,6	112
									Nm	lb ft	Nm	lb ft	Nm	lb ft	Nm	lb ft
M8	8,6	76,1	9,4	83,2	16,2	143	17,6	156	23,8	17,6	25,9	19,1	27,8	20,5	30,3	22,3
			Nm	lb ft	Nm	lb ft	Nm	lb ft
M10	16,9	150	18,4	13,6	31,9	23,5	34,7	25,6	46,8	34,5	51	37,6	55	40,6	60	44,3
	Nm	lb ft
M12	—	—	—	—	55	40,6	61	45	81	59,7	89	65,6	95	70,1	105	77,4
M14	—	—	—	—	87	64,2	96	70,8	128	94,4	141	104	150	111	165	122
M16	—	—	—	—	135	99,6	149	110	198	146	219	162	232	171	257	190
M18	—	—	—	—	193	142	214	158	275	203	304	224	322	245	356	263
M20	—	—	—	—	272	201	301	222	387	285	428	316	453	334	501	370
M22	—	—	—	—	365	263	405	299	520	384	576	425	608	448	674	497
M24	—	—	—	—	468	345	518	382	666	491	738	544	780	575	864	637
M27	—	—	—	—	683	504	758	559	973	718	1080	797	1139	840	1263	932
M30	—	—	—	—	932	687	1029	759	1327	979	1466	1081	1553	1145	1715	1265
M33	—	—	—	—	1258	928	1398	1031	1788	1319	1986	1465	2092	1543	2324	1714
M36	—	—	—	—	1617	1193	1789	1319	2303	1699	2548	1879	2695	1988	2982	2199
A felsorolt névleges nyomaték értékek általános felhasználásra szolgálnak, a feltételezett 20 %-os meghúzási pontossággal, mint kézi nyomatékkulcs esetében. NE használja ezeket az értékeket, ha a meghúzáshoz ettől eltérő nyomaték van megadva. A rögzítőanyákhoz, a rozsdamentes acél kötőelemekhez, vagy az U-csavarok anyáihoz lásd az adott alkalmazásra vonatkozó meghúzási előírásokat.									A kötőelemeket ugyanolyan, vagy magasabb minőségi osztályú kötőelemre cserélje. Ha magasabb minőségű csavart használ, akkor az eredeti csavar nyomatékával kell meghúznia.

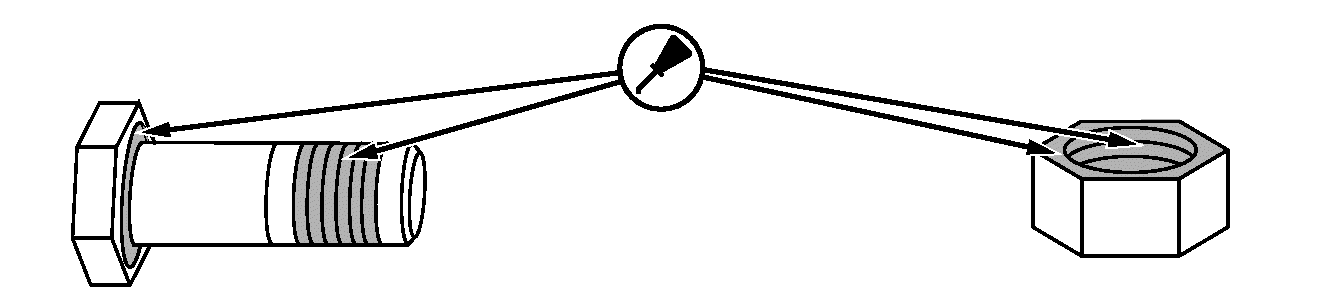

Győződjön meg róla, hogy a rögzítőcsavarok menetei tiszták-e. Kenje be vékonyan Hy-Gard™ vagy annak megfelelő olajjal a fej alatti részt, és a rögzítőelem meneteit, a következő képen látható módon. Legyen óvatos az olaj mennyiségével, hogy csökkentse a hidraulika elzáródását a vakfuratokban a túlzott olajmennyiség miatt. Kezdje el a menetet befogatni.
