Monitor felszerelés

Monitorok és vezérlő műszerek csatlakoztatása

    A monitorok és a kezelőszervek a fülkében különböző rögzítési pontokhoz csatlakoztathatók:

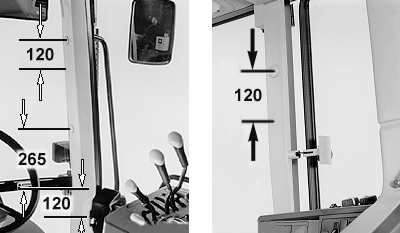

    LX315061
    LX315061-UN-04DEC17

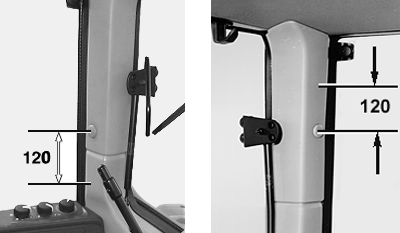

    LX315062
    LX315062-UN-04DEC17

  • A mellső, jobb oldali gémen.
  • A középső gémeken.
  • A hátsó kinyúlókaron.

MEGJEGYZÉS: A rögzítési pontok furatainak távolsága: 120 mm (4.72 in.) - M10-es menet.

Vegye le a megfelelő burkolatot. A pozíciók, ahol furatok lehetnek, már meg vannak belül jelölve.

FONTOS: A monitor vagy a vezérlő eszköz használatban vétele előtt, ügyeljen a következőkre:

  • Olvassa el a gyártó kezelési utasítását.
  • Tartson be minden, a kezelési utasításban vagy a gépen található biztonsági rendszabályt.

OU12401,0000B24-35-20180730
