Kihelyezett vezérlő szelepek (SCV), mechanikus beállítás üzemmód

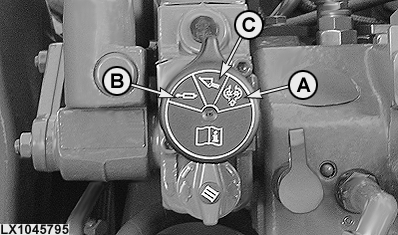

LX1045795-UN-22DEC10

SCV sorozat 450 ábrázolva

A - 1-es rögzített funkció

B - 2-es rögzített funkció

C - Nem rögzített funkció

A traktor felszerelhető 100-as, 200-as és/vagy 450-es sorozatú kihelyezett hidraulika szeleppel.

A 100-ös sorozatú szelepeknek "emelés", "süllyesztés" és "úszó helyzet" üzemmódja van.

A 200-as és 450-es sorozatú kihelyezett hidraulika szelepek biztosítják az “emel”, “süllyeszt”, “úszó helyzet” funkciókat, plusz a rögzítési funkciót (A).

A rögzítési funkció (A) tartja a vezérlő kart az “emel” vagy “süllyeszt” helyzetben, amíg manuálisan mozgatják.

A 450-es sorozatú kihelyezett hidraulika szelepeknek szintén van egy további rögzítési funkciója (B) ami a vezérlő karokat "emel" vagy "süllyeszt" helyzetben tartja, amíg a nyomás az olaj körben el nem ér egy meghatározott értéket (pl. amikor egy hidraulikus munkahenger eléri a végállását).

Nincs reteszelés funkció bekapcsolva a (C) helyzetben; a vezérlő kar visszatér semleges helyzetbe, amint elengedi.

Ha egy munkaeszközt (pl. munkahengert) csatlakoztat a traktorhoz, a nyomóágat (pl. a munkahenger kitolása) az alsó csatlakozóba kell kötni. Ezeknél a 200-as szeleptömböknél a nyomás szivárgás miatti elszökését (pl. a munkahenger behúzása) egy szelep akadályozza meg, amikor ha a motor le van állítva. A 450-es kivitelű külső hidraulika csatlakozóknál a szivárgás lehetősége még kisebb. A 100-as szeleptömbök nincsenek ilyen szeleppel felszerelve.
