Kihelyezett vezérlő szelepek - Hidraulika tömlők csatlakoztatás

LX266990
LX266990-UN-10OCT16

VIGYÁZAT: A nyomás alatt kilövellő nagy nyomású folyadék behatolhat a bőr alá, súlyos sérüléseket okozva. Kerülje a veszélyt a nyomás csökkentésével, mielőtt szétcsatlakoztatja a rendszer csöveit.

Ha baleset következik be, azonnal forduljon orvoshoz. A bőr alá került folyadékot néhány órán belül sebészeti úton el kell távolítani, ellenkező esetben üszkösödést okozhat.

VIGYÁZAT: Kerülje a személyi sérülést. A munkagépek felkapcsolása előtt a hidraulika tömlőket kell csatlakoztatni, és a munkagép véletlen mozgásának megelőzése végett tartsa be a következőket:

• Állítsa le a motort.

• Állítsa a kihelyezett vezérlőszelepek vezérlőkarjait semleges helyzetbe és reteszelje őket.

FONTOS: A hidraulika tömlők tönkremehetnek fizikai sérülés, megtörés, elöregedés, vagy hőnek való kitettség következtében. Ellenőrizze a tömlőket rendszeresen.

A szennyeződés, a por és más idegen anyag károsíthatja a hidraulikarendszert. Gondosan tisztítsa meg a hidraulikatömlőket és az SCV-ket, mielőtt a munkaeszközt a traktorhoz csatlakoztatja.

FONTOS: A gőzzel vagy a magasnyomású mosóval történő tisztítás az SCV csatlakozások és az elektronika környékén a berendezés meghibásodásához vezethet. A nagy nyomású mosók esetében, melyek nyomása 6900 kPa (69 bar) (1000 psi) fölött van, legalább 200 mm (8 in.) távolságot kell tartani.

  1. Állítsa le a motort és kapcsolja be a parkzárat.

  2. Az SCV vezérlőkarok reteszelése:

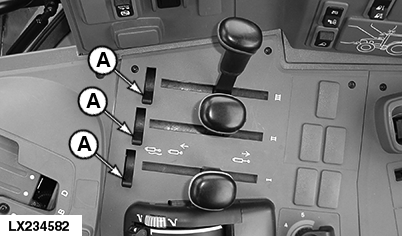

    • Állítsa az SCV vezérlőkart semleges pozícióba és reteszelje a karokkal (A).

      LX234582
      LX234582-UN-19MAR15

      A - SCV reteszelő kar

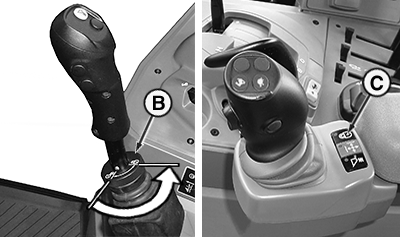

    • Fordítsa a rögzítő gyűrűt (B) jobbra a többfunkciós vezérlőkar reteszeléséhez (mechanikus)1.

      LX315054
      LX315054-UN-04DEC17

      B - Rögzítő gyűrű, Mechanikus többfunkciós vezérlőkar

      C - Reteszelő gomb, elektronikus többfunkciós kar

    • Nyomja meg a többfunkciós vezérlőkar (elektromos) retesz gombját (C)1.

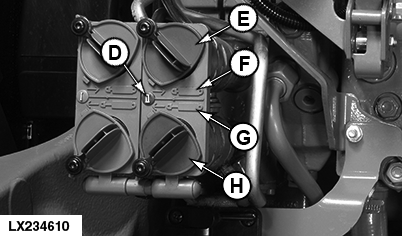

  3. Tisztítsa meg a porvédő sapkákat. Fordítsa oldalra a sapkákat, hogy szabaddá tegye a csatlakozókat.

    LX234610
    LX234610-UN-24MAR15

    D - Azonosító szám

    E - Visszahúzó csatlakozó

    F - Visszahúz ikon

    G - Kitol ikon

    H - Kitoló csatlakozó


  4. FONTOS: Ügyeljen arra, hogy a hidraulika tömlőit helyesen kösse be a csatlakozókba. Ha a tömlőcsatlakozások fel vannak cserélve, akkor a gép nem úgy fog reagálni a rendszervezérlőkre, ahogyan várható lenne.

    Az SCV-k hozzárendelése hátul

    Kitolás = alsó csatlakozó

    Visszahúzás = felső csatlakozó

    MEGJEGYZÉS: Az SCV csatlakozókat I - III (D) számok jelölik.

    Ügyeljen rá, hogy a csatlakozókon lévő jelölések (F) vagy (G), amelyek a munkahenger mozgását jelölik, megegyezzenek a munkahenger mozgási irányával.

  5. Ha egy SCV-hez egyszeres működésű munkahengert csatlakoztat, a tömlőt a kitolás csatlakozó (H) alsó részébe csatlakoztassa. Kettős működésű hengerek használata esetén a kitoló csatlakozó (H) alul, a visszahúzó csatlakozó (E) felül található.

  6. Nyomja be a tömlő(ke)t határozottan a csatlakozó(k)ba.

MEGJEGYZÉS: Az SCV-k színjelöléssel vannak ellátva a könnyebb azonosítás érdekében. Tömlő azonosító készletek elérhetőek az Ön John Deere™ kereskedőjénél.

SCV kódolás

Külső hidraulikaszelep

Szín

I

Zöld

II

Kék

III

Barna

1 Ha van
