Kihelyezett vezérlőszelepek - Hidraulika tömlők csatlakoztatása vagy lekötése a mellső hárompontnál (ha van felszerelve)

LX266990
LX266990-UN-10OCT16

VIGYÁZAT: A nyomás alatt kilövellő nagy nyomású folyadék behatolhat a bőr alá, súlyos sérüléseket okozva. Kerülje a veszélyt a nyomás csökkentésével, mielőtt szétcsatlakoztatja a rendszer csöveit.

Ha baleset következik be, azonnal forduljon orvoshoz. A bőr alá került folyadékot néhány órán belül sebészeti úton el kell távolítani, ellenkező esetben üszkösödést okozhat.

VIGYÁZAT: Kerülje a személyi sérülést. A munkagépek felkapcsolása előtt a hidraulika tömlőket kell csatlakoztatni vagy lekapcsolni, és a munkagép véletlen mozgásának megelőzése végett tartsa be a következőket:

• Állítsa le a motort.

• Állítsa a kihelyezett vezérlőszelepek vezérlőkarjait semleges helyzetbe és reteszelje őket.

FONTOS: A hidraulika tömlők tönkremehetnek fizikai sérülés, megtörés, elöregedés, vagy hőnek való kitettség következtében. Ellenőrizze a tömlőket rendszeresen.

A szennyeződés, a por és más idegen anyag károsíthatja a hidraulikarendszert. Gondosan tisztítsa meg a hidraulikatömlőket és az SCV-ket, mielőtt a munkaeszközt a traktorhoz csatlakoztatja.

FONTOS: A gőzzel vagy a magasnyomású mosóval történő tisztítás az SCV csatlakozások és az elektronika környékén a berendezés meghibásodásához vezethet. A nagy nyomású mosók esetében, melyek nyomása 6895 kPa (69 bar) (1000 psi) fölött van, legalább 200 mm (8 in.) távolságot kell tartani.

MEGJEGYZÉS: A traktor elején és/vagy a jobb oldali fellépő alatt elhelyezett szelepek csatlakozói (ha vannak) a többfunkciós vezérlőkarral működtethetők.


A hidraulika tömlők csatlakoztatása

  1. Állítsa le a motort és kapcsolja be a parkzárat.

  2. Az SCV vezérlőkarok reteszelése:

    • A karokkal (A) reteszelje az SCV vezérlőkarokat.

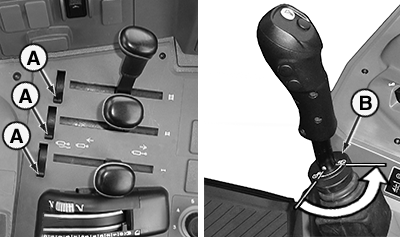

      LX315055
      LX315055-UN-04DEC17

      A - SCV reteszelő kar

      B - Rögzítő gyűrű, Mechanikus többfunkciós vezérlőkar

    • A rögzítő gyűrűvel (B) reteszelje a többfunkciós vezérlőkart (mechanikus)1.


  3. Zárja el az elzáró szelepet (D) a mellső háromponton.

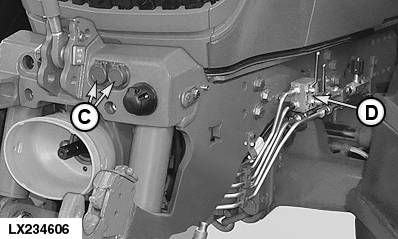

    LX234606
    LX234606-UN-24MAR15

    C - SCV II csatlakozók az első hidraulikus függesztőn

    D - Lezáró szelep az első hidraulikus függesztőn


  4. Tisztítsa meg a porvédő sapkákat/dugókat.

  5. FONTOS: Ügyeljen arra, hogy a munkagép hidraulika tömlőit helyesen kösse be a csatlakozókba. Ha a tömlőcsatlakozások fel vannak cserélve, akkor a gép nem úgy fog reagálni a rendszervezérlőkre, ahogyan várható lenne.

    A csatlakozók kiosztása a
    mellső háromponton

    Kitolás= Bal csatlakozó

    Behúzás = jobb csonk

    Nyissa ki a porvédő sapkákat, hogy szabaddá tegye a csatlakozókat.

  6. Nyomja be a tömlőket határozottan a csatlakozókba.


Hidraulika tömlők lekötése

VIGYÁZAT: Kerülje a személyi sérülést. A munkagép lekapcsolása előtt engedje le a munkagépet a talajra, és a munkaeszköz mozgásának megakadályozása érdekében zárja le az SCV vezérlést.

  1. Kapcsolja be a parkzárat.

  2. Süllyessze le a munkagépet a földre.

  3. Állítsa az SCV-ket néhány másodpercre úszó helyzetbe járó motor mellett.

  4. Állítsa le a motort.

  5. Az SCV vezérlőkarok reteszelése:

    • A karokkal (A) reteszelje az SCV vezérlőkarokat.
    • A rögzítő gyűrűvel (B) reteszelje a többfunkciós vezérlőkart (mechanikus)2.

  6. Zárja el az elzáró szelepet (D) a mellső háromponton.

  7. FONTOS: Szétkapcsolásakor az SCV tömlők erőltetése vagy rángatása károsíthatja a tömlő végén lévő csatlakozót és az SCV csatlakozóját. Ha a tömlők nem húzhatók ki könnyen, engedje ki a hidraulikus nyomást a rendszerből úgy, hogy az SCV vezérlő karokat járó motor mellett pár másodpercre úszó helyzetbe kapcsolja.

    Húzza ki a tömlőket egyenesen a csatlakozókból.

  8. A porvédő sapkák bezárásával takarja le a csatlakozókat.

1 ha van
2 Ha van
