Munkaeszköz hidraulikus csatlakozások és hidromotorok

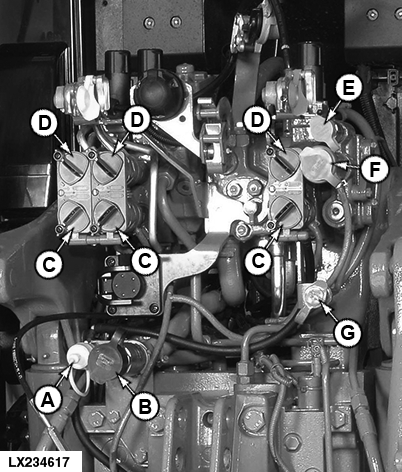

LX234618-UN-24MAR15

A - Power Beyond nyomásmentes visszafolyó csatlakozó (résolaj)

B - Power Beyond nyomásmentes visszafolyó csatlakozó (nagy olajmennyiségek)

C - SCV kitolás csatlakozói (I-III)

D - SCV visszahúzás csatlakozók (I-III)

E - Power Beyond LS csatlakozás (vezérlő olaj)

F - Power Beyond nyomóági csatlakozó

G - Hidraulikus pótkocsifék csatlakozó

FONTOS: A terhelésérzékelős hidraulika rendszerrel szerelt munkagépeken a segédszelep megfelelő csatlakozóit kell használni (Power Beyond).

A hidromotorok csatlakoztatása/működtetése

Ehhez a funkcióhoz válassza a javasolt legkisebb hidromotort. Ez a gyakorlat lecsökkenti a teljesítmény veszteséget és a hidraulika olaj melegedését, különösen ha más funkciók fokozzák a szivattyú működését magas nyomáson.

Hidromotorok működtetése

• Győződjön meg arról, hogy minden sorba kötött vezérlő szelep teljesen ki van-e nyitva.
• Győződjön meg róla, hogy a sorba kötött szűkítések el vannak-e távolítva.
• Zárja el a légtelenítő csavarokat (ha van).

A kiegészítő visszafolyó csatlakozó vagy Power Beyond szelep nélküli traktorok hidraulika csatlakozásai:

• Kösse a nyomó vezetéket az SCV visszahúzó csatlakozóhoz.
• Kösse a visszatérő vezetéket az SCV kitolás csatlakozóhoz (D).
• Használja a speciális R portot, hogy megelőzze a visszafolyást a visszatérő vezetékbe, ha a csatlakozások véletlenül felcserélődnek.

A nyomásmentes R csatlakozóval szerelt traktorok hidraulika csatlakozásai:

• Kösse a nyomó vezetéket az SCV visszahúzó csatlakozóhoz.
• Kösse vissza a vezetéket az R porthoz (B).
• Speciális visszatérő tömlő csúcs nem szükséges, de használható.

Működtesse a hidromotort a kar mozgatásával előre klikk helyzetbe a behúzáshoz. Állítsa a motor fordulatot az SCV átfolyás vezérléssel. Ez biztosítja, hogy a szivattyú csak a szükséges nyomáson dolgozzon.

Kapcsolja ki a hidromotort a kar úszó helyzetbe mozgatásával. Ezzel megvédi a hidromotort a tömítések meghibásodásától, amit az SCV-be visszatérő olaj okozhat, vagy a kavitáció, ha a hidromotornál az R csatlakozót használja.

A Power Beyond szeleppel szerelt traktorok hidraulika csatlakozásai:

A Power Beyond szelep csatlakozás egy különálló áramlásszabályozó szelepet igényel:

• Csatlakoztassa a hidromotor nyomóvezetéket a nyomó csatlakozóba (F).
• Csatlakoztassa a hidromotor visszatérő vezetéket a visszatérő csatlakozóba (B).
• Csatlakoztassa az LS (terhelés érzékelés) vezérlő vezetéket a csatlakozóba (E).

A közvetlen hidraulika teljesítmény a Power Beyond szelepen keresztül vezérlő jelet igényel a szivattyú nyomásának szabályozásához, ezért terhelés-érzékelő (LS) vezetéket kell használni. Egyes berendezések átalakítást igényelnek. A hivatalos márkaképviselettől speciális hidraulika csatlakozók szerezhetők be.

A ház visszatéréssel szerelt hidromotork hidraulika csatlakozásai

Egyes hidromotorok a belső szivárgás elvezetésére külön ház leeresztő vezetékkel rendelkeznek. Kösse rá az R portra (A), hogy az olajat a tartályba irányítsa.
