Kihelyezett vezérlőszelepek, elektronikus - Az SCV átfolyási mennyiség és átfolyási idő beállítása

LX1056690-UN-04JUL12

LX1057511-UN-08JUN15

LX1057512-UN-08JUN15

FONTOS: Mindig kapcsolja be a rakodó üzemmódot (D) a homlokrakodóval történő munkavégzés előtt. Ha ezt nem végzi el, akkor véletlenül működésbe léphetnek nem kívánt funkciók.

Az SCV XI - XIII esetén az átfolyást és az átfolyási időt is be kell állítani mind a kitolás, mind a visszahúzás beállításakor. Ezek az SCV-k elektro-hidraulikusan működtethetőek kizárólag az elektromos vezérlésű többfunkciós karral.

Az átfolyási mennyiség és idő beállításához nyomja meg a menü gombot (4) egymás után többször addig, amíg a kihelyezett vezérlőszelepek oldal meg nem jelenik.

Nyomja meg a nyíl gombot (3), majd nyomja meg a jóváhagyás gombot (1).

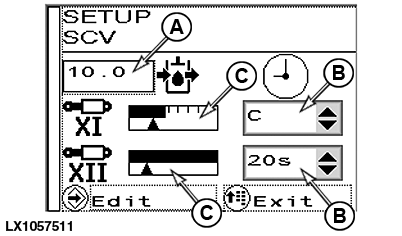

A kívánt beviteli mező (A) vagy (B) kiválasztásához használja a nyíl gombokat (2) vagy (3).

Nyomja meg a megerősítés gombot (1) és állítsa be a kívánt átfolyási mennyiséget (A) vagy átfolyási időt (B) a nyíl gombok segítségével.

Mentse el a változást a jóváhagyás gomb megnyomásával.

Nyomja meg a menü gombot (4) a kilépéshez.

MEGJEGYZÉS: A többfunkciós vezérlőkar kattanási helyzetbe mozdítása aktiválja a kiválasztott funkciót az előre beállított átfolyás és időzítés függvényében.

MEGJEGYZÉS: A kijelző mezőkben (C) az átfolyási mennyiség grafikusan van megjelenítve.

A rakodó üzemmód bekapcsolása vagy kikapcsolása

Amikor a rakodó üzemmód be van kapcsolva, akkor az SCV XI - XIII átfolyási idő "0"-ra van állítva.

Amikor a rakodó üzemmód ki van kapcsolva, akkor az SCV XI - XIII szelepek tartják a beállított átfolyási időt.

A rakodó üzemmód bekapcsolásához és kikapcsolásához menjen a nyíl gombokkal (2) vagy (3) a rakodó üzemmód ellenőrző mezőhöz (D).

Nyomja meg a jóváhagyás gombot (1), és kapcsolja be vagy ki az ellenőrző mezőt (D), a nyíl gombok segítségével.

Mentse el a változást a jóváhagyás gomb megnyomásával.
