Biztosítékok és relék a jobb oldali lépcső alatt

Általános információk

FONTOS: Az elektromos rendszer károsodásának elkerülése érdekében soha ne használjon az elrendezési rajzon feltüntetett értékűnél nagyobb értékű biztosítékot.

FONTOS: Néhány biztosíték helye üres, amikor a traktort átveszi. Ezek a hozzájuk tartozó extrákat felszereléséig maradjanak is üresen.

A következő áramkörök biztosítékai és reléi a jobb oldali lépcső alatt találhatók:

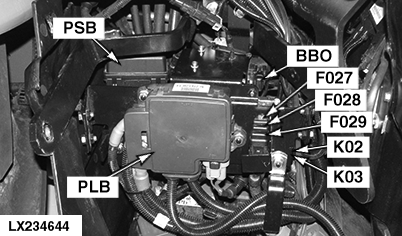

LX234644-UN-02APR15

• Power Link Box (PLB)

• Power Socket Box (PSB)

• Battery Brake Off (BBO)

• F027, F028 és F029 - Motor vezérlőegység biztosítékai

• K002 Indítómotor relé 1

• K003 Indítómotor relé 2

FONTOS: Fellépő világítással (B) rendelkező traktorokon, először távolítsa el a lámpát, mielőtt leszereli a fellépőt. Ehhez, vegye ki a csavarokat (C) és távolítsa el a panelt. Majd vegye ki a világítás csavarjait és a fellépő világítást (B).

A biztosítékokhoz és a relékhez történő hozzáférés érdekében távolítsa el a jobb oldali lépcsőt. Lásd a “Hozzáférés az akkumulátorhoz” részt ebben a fejezetben.

Biztosítékok és relék

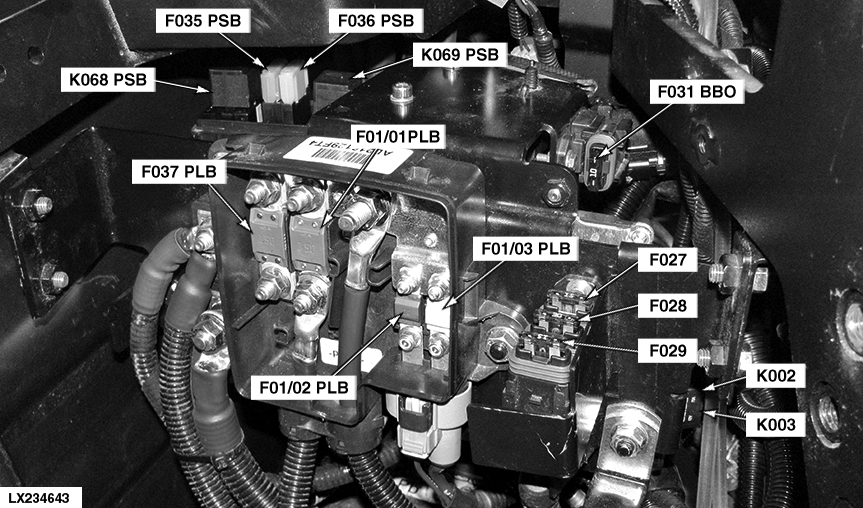

LX234643-UN-02APR15

Biztosíték száma.	Kapacitás (A)	Fogyasztó	Biztosíték száma.	Kapacitás (A)	Fogyasztó
F01/01 PLB	150 A	A biztosíték- és relétábla (LCS) tápellátása	F035 PSB	60 A	Biztosíték a munkaeszköz csatlakozóaljzathoz (részegységek tápellátása)
F01/02 PLB	30 A	Motor vezérlőegység	F036 PSB	30 A	Munkaeszköz csatlakozó aljzat biztosíték (tápfeszültség a munkagép vezérlő egységekhez)
F01/03 PLB	30 A	Indítómotor relé	F027	15 A	Motor vezérlőegység biztosítéka
F037 PLB	150 A	Főbiztosíték	F028	30 A	Motor vezérlőegység biztosítéka
F031 BBO	10 A	Akkumulátor tápellátás biztosítéka	F029	15 A	Motor vezérlőegység biztosítéka
Relé száma	Áramerősség (A)	Fogyasztó	Relé száma	Áramerősség (A)	Fogyasztó
K002	70 A	1 Indítórelé	K068 PSB	70 A	Munkagépek tápellátásának reléje (Részegységek tápellátása)
K003	70 A	2 Indítórelé	K069 PSB	20/40 A	Munkagépek tápellátásának reléje (munkagép vezérlőegységek tápellátása)
