Biztosítékok és relék (LCS) és (FRM), általános információ - Fülkével szerelt traktorok

Általános információk

FONTOS: Az elektromos rendszer károsodásának elkerülése érdekében soha ne használjon az elrendezési rajzon feltüntetett értékűnél nagyobb értékű biztosítékot.

FONTOS: Néhány biztosíték helye üres, amikor a traktort átveszi. Ezek a hozzájuk tartozó extrákat felszereléséig maradjanak is üresen.

MEGJEGYZÉS: A traktor, felszereltségétől függően, nem minden esetben rendelkezik az összes alább felsorolt biztosítékkal és relével.

A biztosíték és relé tábla (LCS) a vezetőülés alatt helyezkedik el, a hátsó ablak alatt.

MEGJEGYZÉS: A biztosítékok (FRM) a Biztosíték és relétábla (LCS) panelen (FRAME = FRM) találhatók.

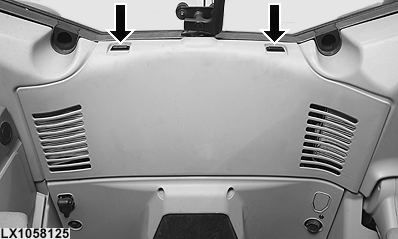

Oldja ki a rögzítőfüleket és vegye le a fedelet.

LX1058125-UN-06SEP12

LX1058126-UN-06SEP12

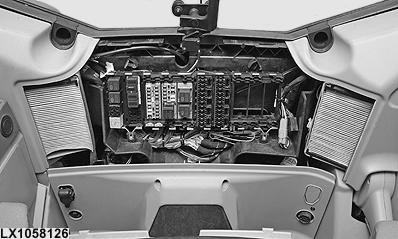

Biztosíték- és relétábla (LCS) vagy (FRM)

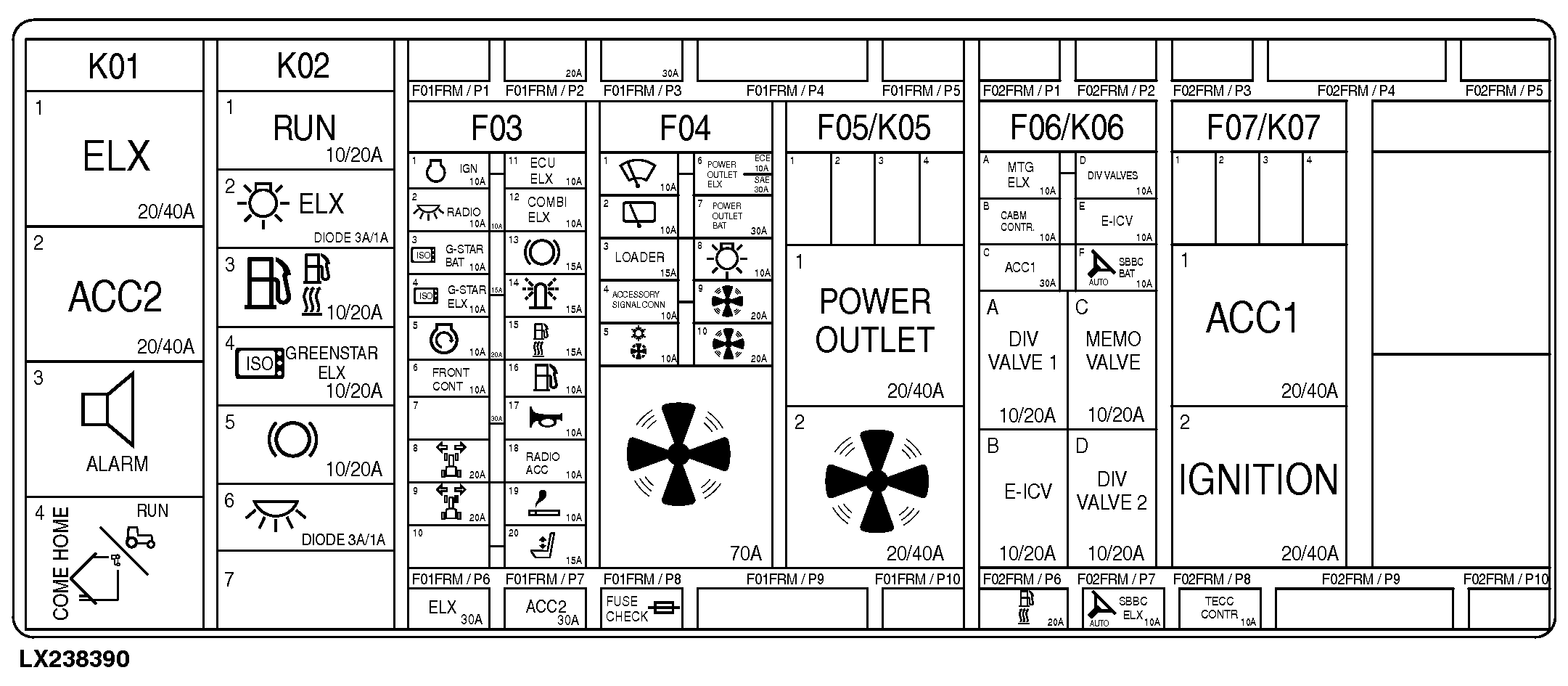

Összefoglaló — Biztosítékok és relék (LCS) és (FRM)

LX238390-UN-14APR15
