Méretek - 6135M - fülkével és első hajtású híddal

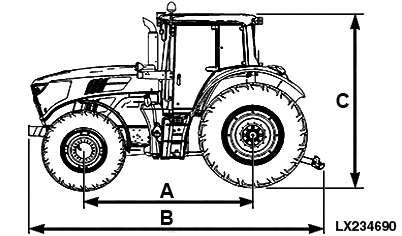

LX234690-UN-21APR15

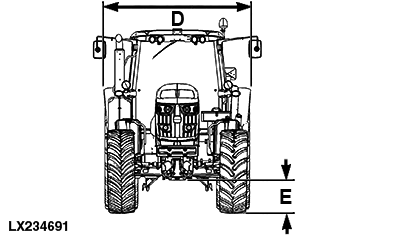

LX234691-UN-21APR15

	Nem alacsony fülke
A - Tengelytáv..............	2765 mm	(108.9 in.)
B - Hossz
• 110 kg-os pótsúlytartótól az emelőkarokig vízszintes helyzetben ..............	4688 mm	(184,6 in.)
• 1150 kg-os mellső pótsúlytól az emelőkarokig vízszintes helyzetben ..............	5103 mm	(200,9 in.)
C - Magasság
- Maximális teljes magasság a talajszinttől a fülketetőig (figyelmeztető lámpa nélkül), az alábbi SRI hátsó abroncsokkal:
• SRI 800 ..............	2853 mm	(112,3 in.)
• SRI 825 ..............	2878 mm	(113,3 in.)
• SRI 875 ..............	2928 mm	(115,3 in.)
D - Szélesség
• Mellső híd, kettő részből álló - peremtől peremig ..............	1740 mm	(70,1 in.)
• Mellső tengely, három részből álló - peremtől peremig ..............	1940 mm	(76,4 in.)
• Mellső híd - maximális nyomtáv szélesítő nélkül ..............	2250 mm	(88.6 in.)
• Hátsó híd - peremtől peremig ..............	1664 mm	(65.5 in.)
• Maximális szállítási szélesség ..............	2550 mm	(100.4 in.)
E - Hasmagasság
- Maximális hasmagasság a mellső hajtás hídnál, az alábbi SRI mellső abroncsokkal:
• SRI 600 ..............	455 mm	(17,9 in.)
• SRI 625 ..............	480 mm	(18,9 in.)
• SRI 650 ..............	505 mm	(19,9 in.)
• SRI 675 ..............	530 mm	(20.9 in.)
- Maximális hasmagasság a differenciálháznál (vonórúddal), az alábbi SRI hátsó abroncsokkal:
• SRI 800 ..............	523 mm	(20,6 in.)1
• SRI 825 ..............	548 mm	(21,6 in.)1
• SRI 875 ..............	598 mm	(23,5 in.)1

FONTOS: A traktor hasmagassága és magassága függ a gumiabroncs gyártójától, a guminyomástól, a pótsúlyozástól, a pótkocsi vonófejektől, a felkapcsolt munkagépektől stb.

Mielőtt kapukon, alagutakon, hidakon hajt keresztül, ellenőrizni kell a traktor magasságát.

A méretek olyan traktorra vonatkoznak, melyek gumiabroncs kombinációját úgy választották meg, hogy a főváz vízszintesen álljon.
