A munkaeszközök csatlakoztatása a kihelyezett vezérlő szelepekhez (SCV)

Bemutató ábra

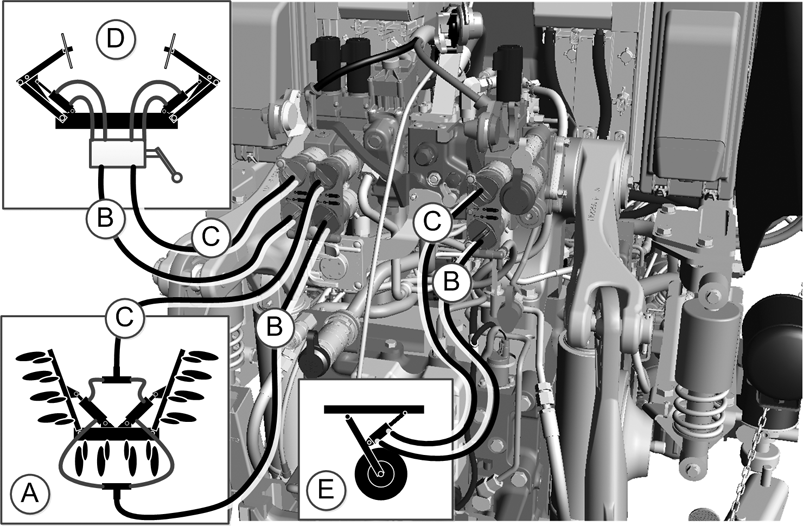

LX228720-UN-27APR15

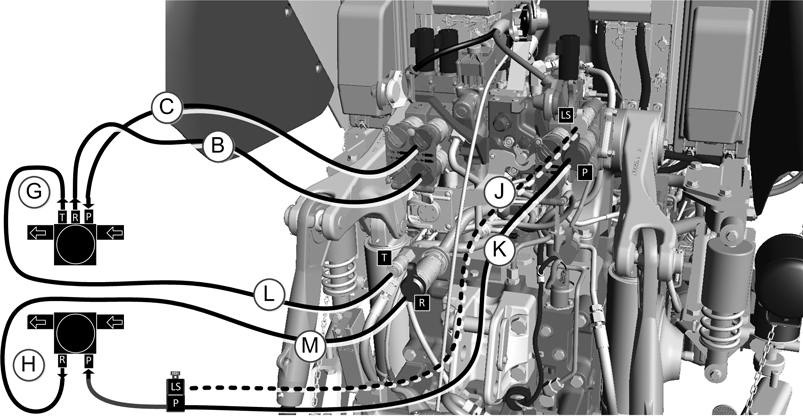

LX234695-UN-27APR15

A - Összecsukó rendszer például (kettős működésű munkahenger párhuzamosan csatlakoztatva).

Bפ - SCV csatlakozó kitoláshoz.

C - SCV csatlakozó visszahúzáshoz.

D - Például nyomjelzőkkel. Két kettős működésű munkahenger külön működtethető egy kommunikációs szeleppel.

E - Működtesse például a mélységhatároló kereket a kettős működésű munkahengerrel.

G - Egy hidromotor leeresztő csatlakozója a ház leürítéséhez.

H - Hidromotor (pl. szivattyúhoz) résolaj csatlakozó nélkül.

J - Terhelés érzékelés (LS) vezérlő olaj tömlő a Power Beyond szelephez csatlakoztatva.

K - Nyomó tömlő, Power Beyond szelephez csatlakoztatva.

L - A hidromotor ház leeresztő tömlője (visszafolyó résolaj, a hidromotor ház leürítéséhez).

M - R csatlakozó nagy olajmennyiségekhez.

Az ábra a tipikus alkalmazásokat mutat és leírja, hogy hogyan kell a munkagépeket a traktor hidraulika rendszeréhez csatlakoztatni. Tartsa be a munkagép kezelési utasításában leírtakat.

Az összecsukással ellátott munkagépek (A) általában kettős működésű munkahengerekkel vannak felszerelve. Ezek az SCV-hez a "visszahúzás" funkcióhoz (SCV jobb oldal) és a "kitoláshoz" (SCV bal oldal) vannak csatlakoztatva. A bemutatott példában a két csukó rendszer egyszerre működtethető mivel a munkahenger nyomóvezetékek T-csatlakozókkal vannak egymáshoz csatlakoztatva.

Lehetséges két alkalmazást egyetlen SCV-vel evzérelni, ha kommunikációs szelepet használnak, mint az a példában is szerepel (D). A kommunikációs szelep lehetővé teszi hasonló funkciók egymás utáni vezérlését, de egymástól függetlenül.

A kettős működésű munkahengerrel ellátott alkalmazásokat (pl. mélységszabályzó kerekek leengedése (E)) a "visszahúzás" funkcióhoz (SCV jobb oldal) és a "kitoláshoz" (SCV bal oldal) csatlakoztassa.

Ha egy hidromotor (G) rendelkezik leeresztő csatlakozóval (F), nagyon fontos, hogy az R visszatérő csatlakozóba (L) kösse. Ez biztosítja azt, hogy az olajnyomás nem emelkedik meg a hidromotor házban, ami károsodást okozhatna. A példa (G) egy SCV-hez csatlakoztatott hidromotort mutat. Állítsa az SCV-t folyamatos áramlásra.

A független hidraulika rendszerrel szerelt munkagépeken egy hidromotort (H) az ábra szerint kell bekötni. A hidromotor visszafolyó vezetéket és a vezérlő szelep (I) csatlakozókat a Power Beyond szelepen a (J, K és M) csatlakozókhoz kell kötni.

FONTOS: Ha egy nyomó és egy visszatérő ággal rendelkező hidromotor csatlakozik egy SCV-hez, akkor egy kiegészítő visszacsapó szelepet kell használni a visszatérő csatlakozónál. Ez megelőzi a károsodást az SCV nem megfelelő használata esetén. A hidraulika motort mindig úszó helyzetbe állított SCV-vel kapcsolja ki. Ez lehetővé teszi a hidromotor fokozatos leállását. Az SCV semleges állásban történő kikapcsolása hirtelen megállítja a forgó mozgást, ami kárt okozhat a hidromotorban vagy a munkagépben.
