Homlokrakodó rögzítő keretek 620R/623R típusú rakodókhoz

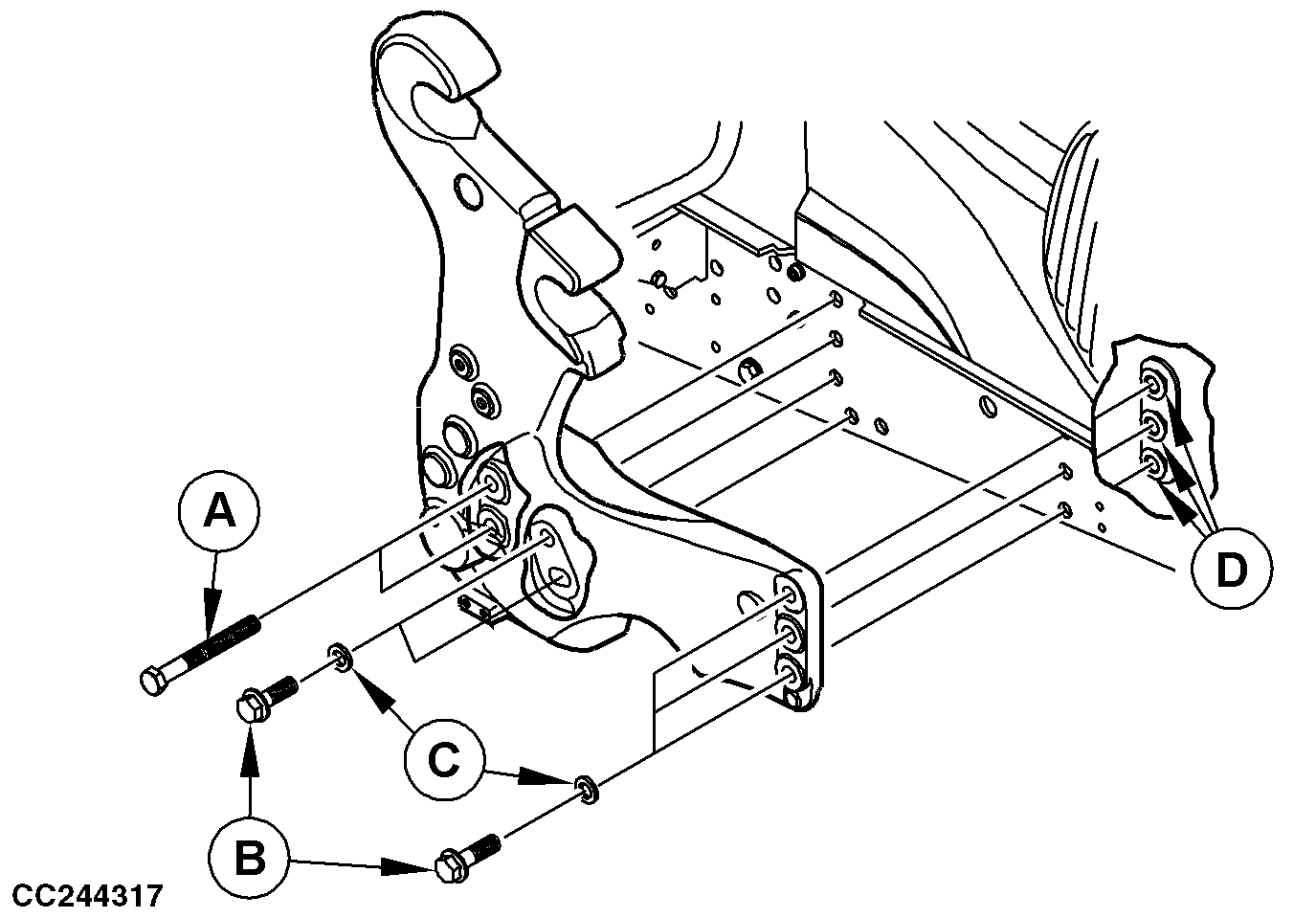

CC244317-UN-04JUN15

A John Deere™ homlokrakodó tartóvázához használt szerelvények
Tétel	Megnevezés	Standard	Méretek	Azonosítás / Minőség	Bevonat
(A)	Peremes csavar	JDS121	M20 x 2,5 x 160	10.9	Cink
(B)	Peremes csavar	JDS121	M20 x 2,5 x 70	10.9	Cink
(D)	Hatlapú peremes anya	ISO4161	M20 x 2,5	10	Cink

A John Deere™ homlokrakodó tartóvázához használt szerelvények
Tétel	Megnevezés	Standard	Belső átmérő	Külső átmérő	Vastagság	Anyag	Bevonat
(C)	Alátét	JDS130	21,4 mm (0,9 in.)	42 mm (1,5 in)	5 mm (0,1 in.)	300HV	Cink

FONTOS: A John Deere™ által ellenőrzött és jóváhagyott homlokrakodó megvásárolható.

Amikor John Deere™ homlokrakodó rögzítő keretet szerel fel, csak megfelelő rögzítőelemet használjon, ahogy az a fenti ábrán látható.

Ellenőrizze rendszeres időközönként a rögzítőcsavarok meghúzási nyomatékát. Teljesítse a homlokrakodó kezelési utasításában és szerelési kézikönyvében foglaltakat a homlokrakodó karbantartásához.

Tétel	Mérés	Specifikáció
Peremes csavar	Nyomaték	620 Nm (457 lb·ft)
