A diagnosztikai címek kiolvasása és használata a digitális kijelző segítségével (kezelői szint)

LX234742-UN-02JUL15

Kijelző egység

1 - Megerősítés gomb (Megerősítés, elrejtés, mentés és indítás)

2 - Nyíl gombok (fel és le)

3 - Menü gomb

4 - Billentyűzet

A - Digitális kijelző

A gépkezelői szinthez tartozó diagnosztikai címek jelennek meg a diagnosztikai kijelzőn (A).

Használja a billentyűzetet a kijelző egység eléréséhez.

A diagnosztikai cím elérése

1. Nyomja meg a MENU gombot.

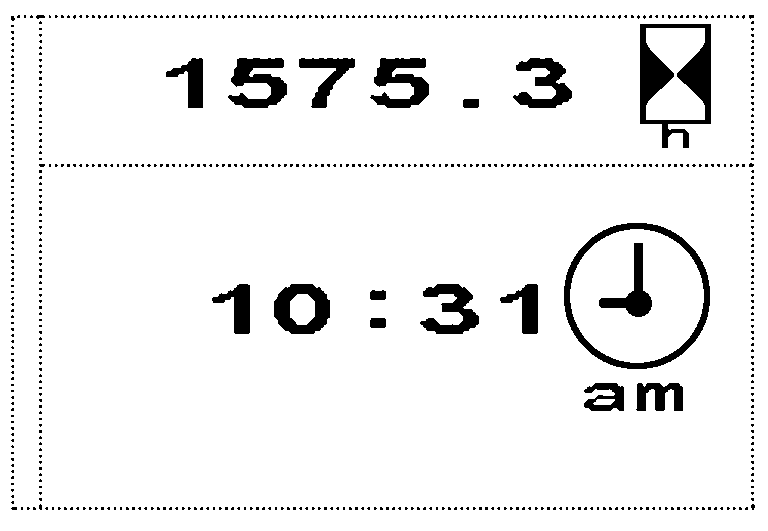

   LX1054061-UN-27JUN12

   Kezdőoldal

   MEGJEGYZÉS: Ha bármilyen diagnosztikai hibakód vagy információs üzenet jelenik meg a kijelző egységen, tartsa nyomva az enter gombot addig, amíg minden diagnosztikai hibakód és üzenet el nem tűnik.

   Használja a görgető gombokat a Diagnosztika oldalra lépéshez.

   MEGJEGYZÉS: A kijelzett oldalak sorrendje a gép konfigurációjától függően változhat.

---




2.

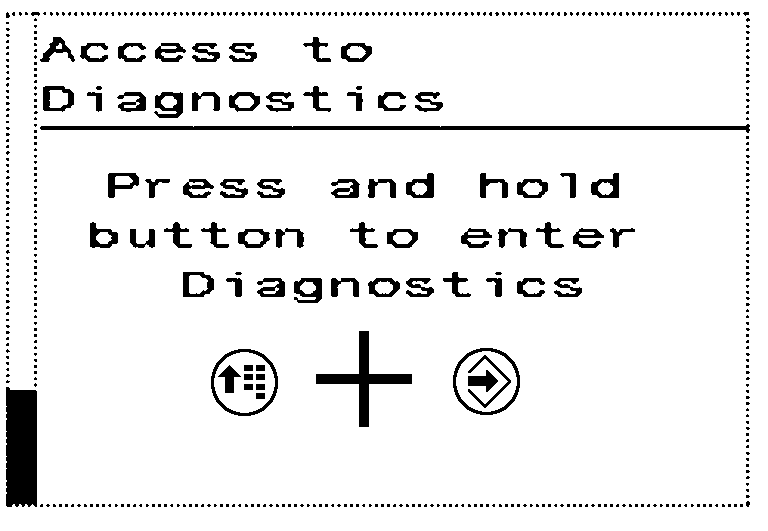

   LX1054062-UN-27JUN12

   Diagnosztika megnyitása

   Nyomja meg egyidejűleg és tartsa lenyomva a menü és az enter gombot, amíg a kijelző egység diagnosztikai módra nem vált.

---

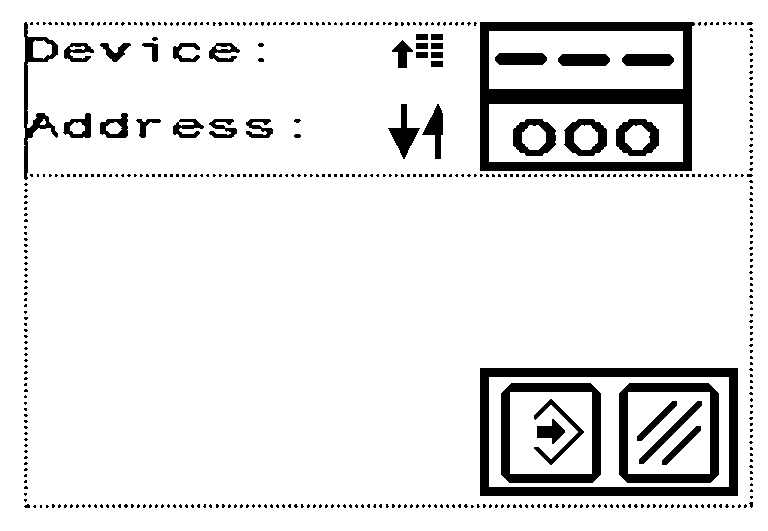

3.
   LX1054063-UN-27JUN12

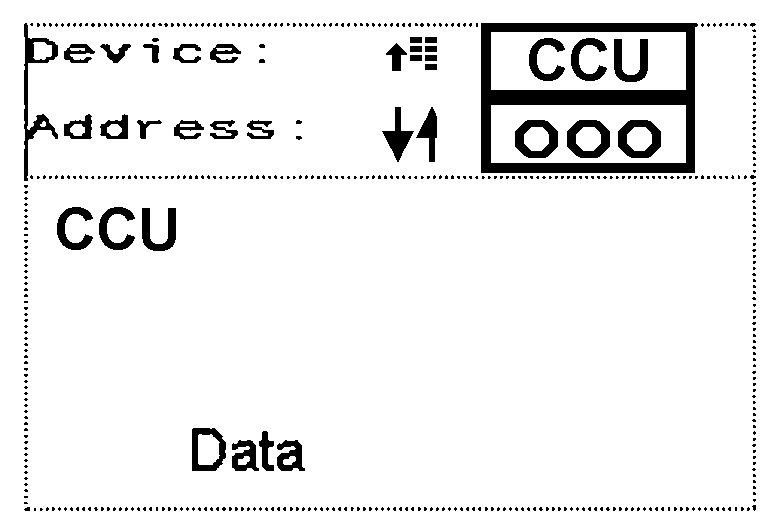

   Használja a menü gombot a kívánt vezérlő szoftver kiválasztásához.


   LX1058314-UN-27JUN12

   MEGJEGYZÉS: A vezérlő szoftverek listája a felszerelt opcióktól függően változhat.

---

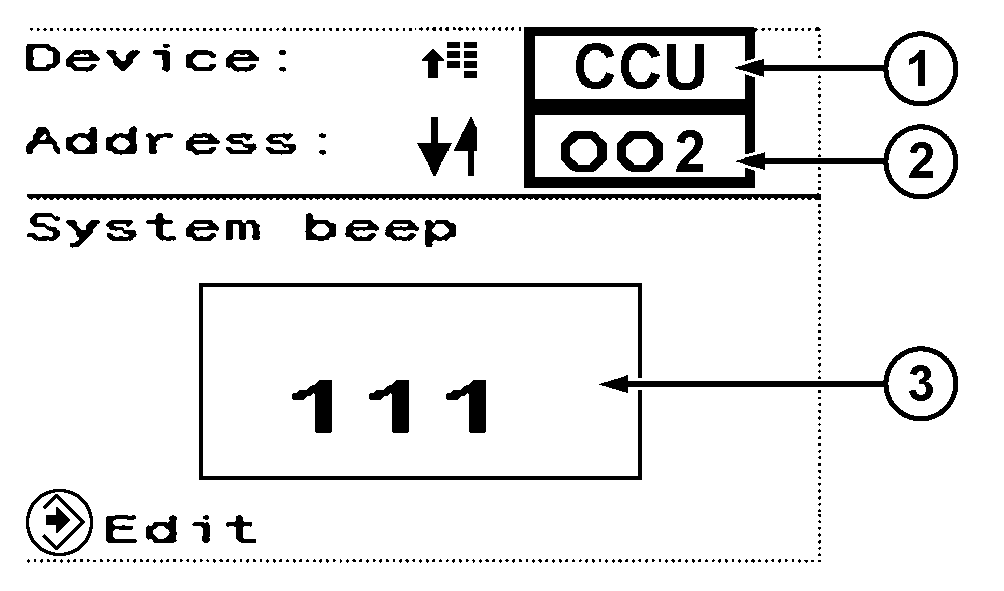

4. Használja a görgető gombokat a címlistában böngészéshez.


   LX1058315-UN-27JUN12

   1 - Vezérlőszoftver

   2 - Cím

   3 - A kiválasztott cím értéke

---




5. A kijelzett értékek csak bemeneti címeknél változtathatók meg.

   A címen, ahol az értéket meg kell változtatni, nyomja meg az entert.

   Használja a görgető gombokat a megfelelő érték beállításához, majd nyomja meg a megerősítés gombot.

   Nyomja meg és tartsa lenyomva a megerősítés és a menü gombokat a törléshez vagy kilépéshez.
