Hidraulikus középső függesztőkar (ha van)

FONTOS: Vigyázat, a középső függesztőkar nehéz és sérülést okozhat a hidraulikatömlőkön vagy más részegységeken, ha lebillen a felszerelés vagy leszerelés során.

FONTOS: Használat előtt ellenőrizze a következőket:

• A munkaeszköz felemelésekor bizonyosodjon meg arról, hogy a munkaeszköz nem érintkezik a traktorral.

• Figyeljen oda a középső függesztőkar hosszára és a maximális emelési magasságra.

LX234762-UN-29OCT15

LX315083-UN-10JAN18

Fokozatosan állítsa be a felső határértéket / a vezérlőkart a 3-as SCV-hez

LX234760-UN-29OCT15

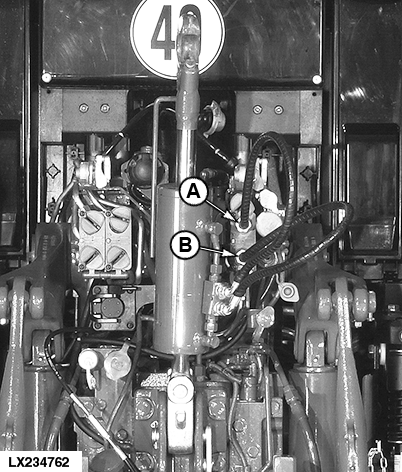

A - A középső függesztőkar felső vezetékének csatlakozása a 3-as SCV-hez felül (Visszahúzás)

B - A középső függesztőkar alsó vezetékének csatlakozása a 3-as SCV-hez alul (Kitolás)

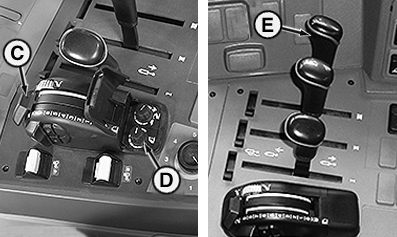

C - Mélységszabályozás

D - Emelési magasság szabályzó gomb

E - A 3. SCV vezérlőkarja

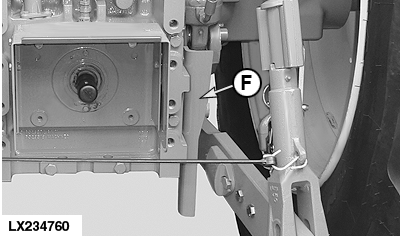

F - Vezetősín

A középső függesztőkar hossza a vezetőülésből, a 3. SCV segítségével könnyen beállítható.

A hidraulikus középső függesztőkarhoz egy mérőrúd is van csatlakoztatva, hogy elősegítse a középső függesztőkar beállítását működtetés közben. Ebből a célból a rudazaton jelölések vannak, hogy megkönnyítse a pozicionálást. A rudazat nem használható fogódzkodóként szállítás közben vagy fel- ill. leszerelés alatt.

A hidraulika tömlőket úgy vezesse el, hogy a hurkok a középső függesztőkar csatlakozó felületétől elfelé nézzenek.

Csatlakoztassa a középső függesztőkar felső hidraulika tömlőjét (A) a 3. SCV felső csatlakozásához.

Csatlakoztassa a középső függesztőkar alsó hidraulika tömlőjét (B) a 3. SCV alsó csatlakozásához.

FONTOS: A MAX. emelési magasság beállítását körültekintéssel végezze és tartson elegendő távolságot a traktor alkatrészeitől. Emlékezzen, hogy a hidraulikus középső függesztőkar visszahúzása a munkagépet közelebb viszi a traktorhoz.

Teljesen emelje fel a munkaeszközt a mélységszabályozás (C) használatával. Óvatosan állítsa a mélységszabályzót (D) a mélységszabályozás MAX állásába, amíg el nem éri a munkagép maximálisan lehetséges emelési magasságát.

Amennyiben a vezető síneknél (F) komoly kopás jelei láthatóak a TLT házon, a síneket újra kell cserélni, hogy megakadályozzuk, hogy a középső függesztőkar a hidraulika tömbhöz érhessen.

FONTOS: Húzza vissza a hidraulikus középső függesztőkart, amikor nincs használatban.

Amikor a középső függesztőkart a traktorra szereli, vagy onnan leszereli, ne feledkezzen meg arról, hogy a középső függesztőkar nagyon nehéz.
