CommandQuad™ PLUS — Motor fordulatszám csökkenés beállítása (testreszabott beállítás)

LX266674-UN-17DEC15

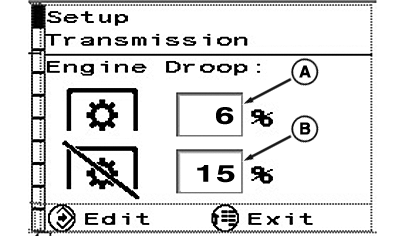

Motor fordulatszám csökkenés beállítása

LX266675-UN-15DEC15

LX1056690-UN-04JUL12

A - Motor fordulatszámesés bekapcsolt TLT esetén

B - Motor fordulatszámesés kikapcsolt TLT esetén

C - Terhelés előbecslés működő TLT-vel

D - Terhelés előbecslés hátsó vonókapcsoló működéséhez

E - Terhelés előbecslés SCV-k működéséhez (elektromosan működtetve)

1 - Jóváhagyás nyomógomb

2 - Felfelé nyíl gomb

3 - Lefelé nyíl gomb

4 - Menü gomb

Ha a motor fordulatszám csökken terhelés alatt, egy állítható automatikus vezérlés biztosítja, hogy például alacsonyabb fokozatba kapcsolva biztosítsa a motor fordulatszámot egy állandó szinten a hátsó TLT használatakor. A motorfordulat esés intenzitása attól a beállítástól függ, mely megfelel az aktuális fordulat százalékának.

Példa: Ha a motorfordulat esés 10 %-ra van beállítva körülbelül 1930 f/p előre beállított motorfordulatnál, akkor a hajtómű egy fokozatot visszakapcsol, ha a motorfordulat körülbelül 1740 f/p-re csökken. Ez megfelelne annak, hogy a TLT fordulatszáma ekkor 540-ről 490 f/p-re csökkenne.

A motor fordulatszám-esés befolyásolja az automata felfelé kapcsolást is a felhasználó által meghatározott módon. Minél magasabb a motor fordulatszámesés beállított értéke, a traktor annál korábban fog felkapcsolni.

MEGJEGYZÉS: A hátsó TLT be- vagy kikapcsolt helyzetében a motor fordulatszám-csökkenés százaléka a következő módon állítható be:

— Hátsó TLT BE, 6%-ról 40%-ra,

— Hátsó TLT KI, 20%-ról 40%-ra,

A motor fordulatszámesés beállításához nyomja meg a menü gombot (4) ismételten, amíg a bemutatott oldal meg nem jelenik.

MEGJEGYZÉS: A kezelő által definiált beállításoknak nincs hatása automatikus üzemmódban.

Automata üzemmódban a motor fordulatszámesés automatikusan van vezérelve.

A (2) vagy (3) nyíl gombokkal válassza ki a kívánt beviteli területet és nyomja meg a megerősítés gombot (1).

Használja a nyíl gombokat a kívánt százalék fokozatos beállításához.

Mentse el a kiválasztást a megerősítés gomb megnyomásával.

A kilépéshez nyomja meg a menü gombot (4).

A motor fordulatszám beállítása a terhelés előbecslésnek megfelelően (alapértelmezett bállítás)

MEGJEGYZÉS: A kezelő által definiált beállításoknak nincs hatása automatikus üzemmódban.

Automata üzemmódban a becsült terhelés mindig aktív.

Ennek a beállításnak a segítségével egy további becsült terhelés választható ki a következő üzemeltetésekhez:

(C) — TLT üzemeltetés (első és/vagy hátsó TLT)

(D) — Hátsó vonókapcsoló üzemelése

(E) — SCV-k üzemeltetése (elektromosan működtetett)

Ha a motor fordulatszáma lecsökken a terhelés miatt és az első és/vagy hátsó TLT-t bekapcsolják, a motor fordulatszáma újra folyamatosan emelkedik.

A vonószerkezet vagy az elektromosan működtetett szelektív vezérlőszelepek (SCV-k) működtetésekor a motor fordulatszáma rövid időre megemelkedik.

Az adott funkció be- vagy kikapcsolásához nyomja meg a menü gombot (4) ismételten, amíg a bemutatott oldal meg nem jelenik.

A (2) vagy (3) nyíl gombokkal válassza ki a kívánt funkció választómezőjét (A) és nyomja meg a megerősítés gombot (1).

Mentse el a kiválasztást a megerősítés gomb megnyomásával.

A kilépéshez nyomja meg a menü gombot (4).
