CommandQuad™ PLUS - Indító fokozatok

Csoportok	Lehetséges indító fokozatok
A, B, C, D	1 és 4 között
B-E (5 tartományos hajtóműnél)	B1 - D4
B-F (6 tartományos hajtóműnél)	B1 - D4

Példa: Ha a B3-at választják indító fokozatként a BCD(E) tartományhoz, a BCD(E) gomb megnyomására a hajtómű visszaáll B3 fokozatba. A kezelő innen bármely tartományba és fokozatba kapcsolhat B1 és D4 között, de a kezdőpont a kezelő által beprogramozott lesz.

LX1056690-UN-04JUL12

LX266680-UN-16DEC15

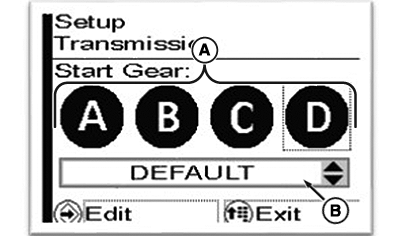

Indító fokozat az A - D tartományoknál bemutatva 24/24 hajtóműveken

LX266681-UN-16DEC15

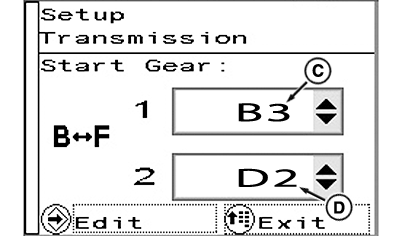

Indító fokozat a BF tartománynál bemutatva 24/24 hajtóműveken

1 - Jóváhagyás gomb

2 - Felfelé nyíl gomb

3 - Lefelé nyíl gomb

4 - Menü gomb

A - Fokozat kiválasztása

B - Az indító fokozat beállítása

C - Indító fokozat "1" beállítás/kiválasztás

D - Indító fokozat "2" beállítás/kiválasztás

1. Nyomja meg a menü gombot (4) ismételten, amíg a bemutatott oldal meg nem jelenik.

2. A nyíl gombokkal (2) vagy (3), válassza ki a jelölőnégyzetet (A), és nyomja meg a megerősítés gombot (1).

3. A kívánt beállítás (B) kiválasztásához használja a nyíl gombokat.

4. Mentse el a kiválasztást a megerősítés gomb megnyomásával.

5. A kilépéshez nyomja meg a menü gombot (4).
