Légrugós komfort ülés - MSG95G és MSG95GL

VIGYÁZAT: Zárt terek okozta sérülés veszélye!

Az alábbiak jelenthetnek zúzódási veszélyt az ülés beállítása során:

• A fülkében elhelyezett tárgyak.
• Kiegészítő berendezések a fülkében.
• Kis térközök a részegységek mellett.

Csak akkor állítsa be az ülést, amikor a traktor mozdulatlanul áll.

Állítsa be az ülést olyan pozícióba, amiben nem érintkezhet véletlenszerűen a vezérlő elemekkel és más részegységekkel.

A traktor vezetése közben rendszerint állítsa be és reteszelje a vezetőülést a menetiránynak megfelelően.

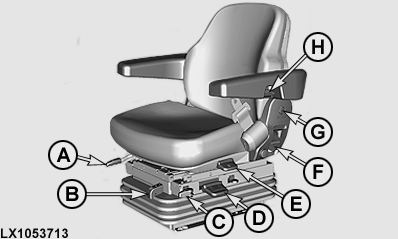

LX1053713-UN-27JUL11

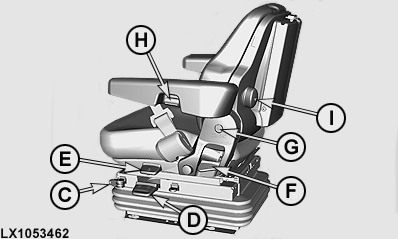

LX1053462-UN-27JUN12

A — Előre/hátra állítás

Húzza fel a kart (A), és állítsa az ülést a kívánt helyzetbe. Engedje a kart a helyére csappanni.

B — Tömeg és magasság beállítás visszajelző skála

A zöld jelzés a skálán azt jelzi, hogy a tömeg- vagy magasságbeállítás helyes.

C — A vízszintes csillapítás beállítása

• (C) kar előre állítva - nincs vízszintes csillapítás
• (C) kar hátra állítva - vízszintes csillapítás aktív

D — Súly beállítása

A kezelő súlyának beállításához, a vezető ülést el kell foglalni.

1. Indítsa be a motort, és ezután fejtsen ki nyomást az ülésrugóra az ülésre ülve.
2. Húzza fel a kart (D), vagy nyomja le majd amíg a zöld jel meg nem jelenik a skálán (B).

MEGJEGYZÉS: A kezelői ülés 50-től 130 kg-ig állítható be (110 - 285 lbs).

D — Ülésmagasság beállítása

A tömeg beállításának elvégzése után az ülés magassága tetszőlegesen módosítható.

1. Húzza a kart (E) felfelé ameddig ez megy, vagy nyomja le a kívánt ülésmagasság beállításához. A zöld jelzésnek meg kell jelenni a visszajelző skálán (B).
2. Ha eléri a felső vagy alsó végállást, állítsa a magasságot kissé lentebb, vagy fentebb. Ez biztosítja, hogy egy minimális elmozdulási lehetőség legyen felfelé és lefelé (rugózás).

E — Forgás beállítás

FONTOS: A balra forgást csak a beszálláshoz és kiszálláshoz használja.

Az ülés jobbra és esetleg balra is elfordítható, modelltől függően.

Emelje fel a kart (E) és fordítsa el az ülést a kívánt helyzetbe. Nyomja le a kart és az ülés helyére pattan automatikusan a következő reteszelési helyzetig.

MEGJEGYZÉS: Ha van többfunkciós vezérlőkar a kartámlán, fordítsa el a kezelői ülést balra csak az első reteszelt helyzetbe. Kerülje az ütközést a kormány kerékkel.

F — Háttámla dőlés állítás

Húzza a kart (F) felfelé és tartsa meg. Billentse a háttámlát a kívánt helyzetbe és hagyja a kar reteszt hallhatóan bekattanni.

G — Kartámasz magasság állítása

Mindkét oldalon vegye le a fedelet (G), és lazítsa meg a hatlapú anyákat. Állítsa a kartámlát a kívánt helyzetbe, és húzza meg a hatlapú anyákat.

H — Kartámaszok dőlésének állítása

Állítsa be a dőlést a gombbal (H). A kartámla 30°-os lesüllyesztéséhez nyomja be a kartámla dőlés állító gombot (H) a kartámlába.

I — Deréktámasz állítása a háttámlán

A gomb (I) segítségével állítható a deréktámasz.
