A keréksúlyok cseréjének biztonságos elvégzése

VIGYÁZAT: A keréksúlyok felszerelését végeztesse el a hivatalos John Deere szervizzel. A helytelen használat személyi sérüléseket okozhat.

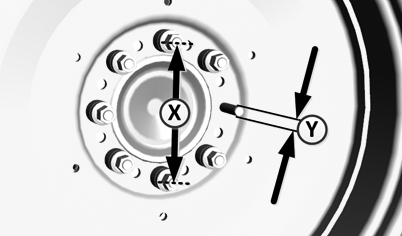

FONTOS: A csavarok meghúzási nyomatéka a függ a csavar átmérőtől (X) és a menetemelkedéstől (Y).

Keresse meg a nyomatékokat a táblázatban.

LX299248-UN-26JUL17

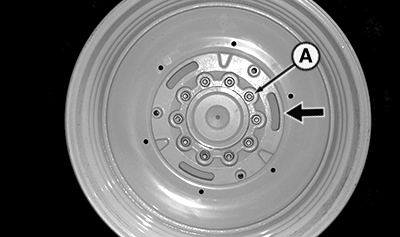

Rögzítő csavarok (A), alap pótsúly a kerékhez

LX267012-UN-14DEC16

Alap pótsúly ábrázolva, (∅) 335 mm átmérővel

Csavar meghúzási nyomatékok, alap pótsúly a kerékhez
∅ 335 mm-es, M22 x 1,5 ..............	600 Nm (445 lb·ft)
∅ 275 mm-es, M20 x 1,5 ..............	500 Nm (370 lb·ft)
∅ 203 mm-es, M20 x 1,5 ..............	500 Nm (370 lb·ft)

FONTOS: Húzza meg újra az alapsúly (A) rögzítőcsavarokat 3 üzemóra után, majd megint 10 üzemóra után.

Ezt követően ellenőrizze a rögzítő csavarokat (A) kerékcsavarokkal azonos időközönként.

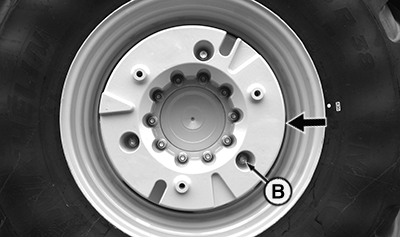

Rögzítő csavarok (B), kerékpótsúly az alapsúlyhoz, vagy a kerékpótsúlyhoz

LX267013-UN-14DEC16

Kerékpótsúly ábrázolva, (∅) 335 mm átmérővel

Csavar meghúzási nyomaték, kerékpótsúly
∅ 335 mm-es, M20 x 1,5 ..............	500 Nm (370 lb·ft)
∅ 275 mm-es, M20 x 1,5 ..............	500 Nm (370 lb·ft)
∅ 203 mm-es, M20 x 1,5 ..............	500 Nm (370 lb·ft)

FONTOS: Ellenőrizze a meghúzási nyomatékot minden kerékpótsúlynál, az első 100 üzemóra után.
