Csatlakoztassa a felkapcsolható pótsúlyt az alap pótsúlyra

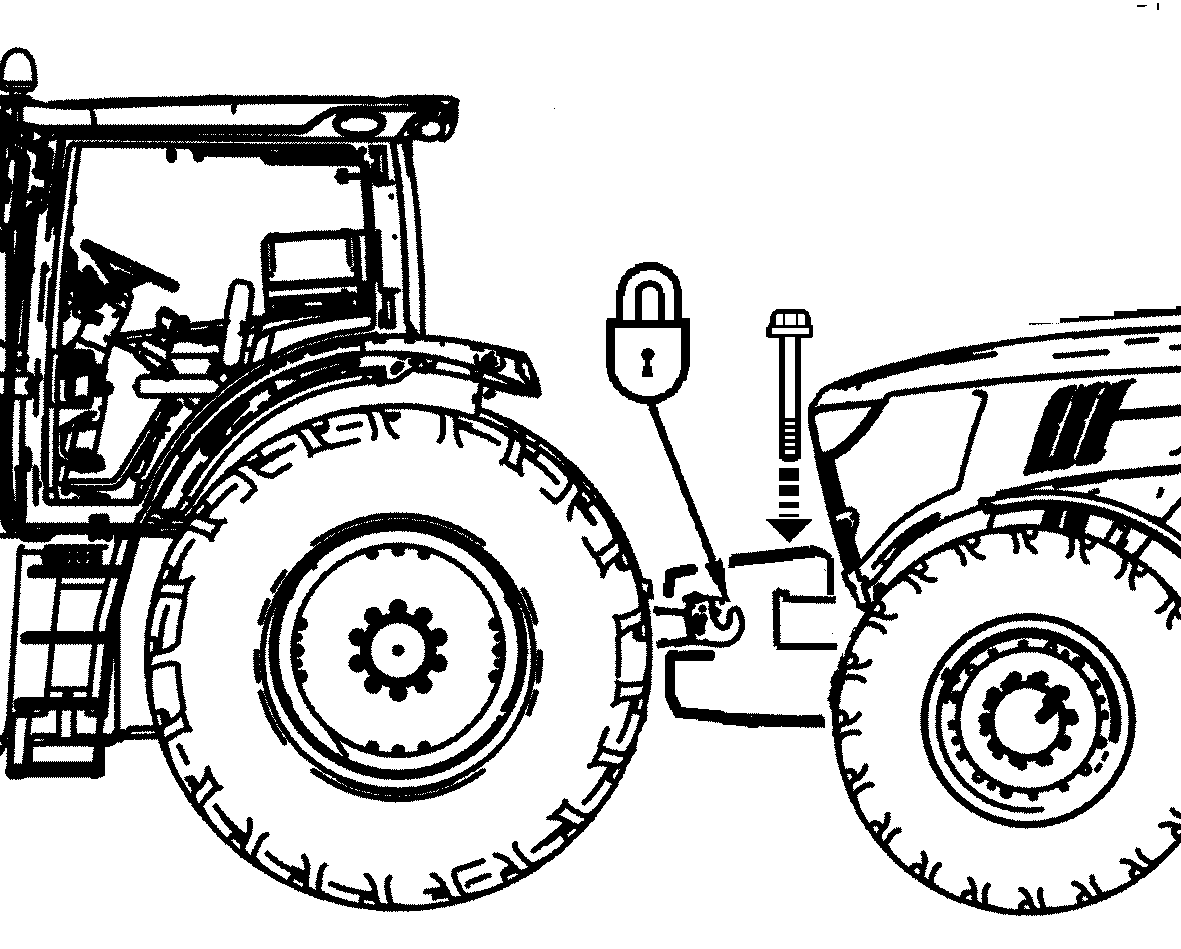

Emelje fel a felkapcsolható pótsúlyt egy másik traktorral

LX1046223-UN-13JUL11

VIGYÁZAT: Ügyeljen arra, hogy senki ne álljon a veszélyes zónában.

VIGYÁZAT: Kapcsolja be a parkféket azon a traktoron, amelyre a pótsúlyt felszereli.

VIGYÁZAT: A kisegítő traktoron állítsa a hárompont-függesztő rendszert "helyzetszabályozás" üzemmódba.

VIGYÁZAT: Győződjön meg arról, hogy az emelőkarok horgai beakadtak-e.

FONTOS: A mellső csatlakoztatás csak a mellső kerékhajtású traktorral elfogadott!

FONTOS: Tartsa be a megengedett maximális tengelyterhelést és a gumiabroncsok, terhelhetőségét. Lásd a kezelési utasításban és a gyártók tájékoztatóiban.

FONTOS: A csatlakoztatáskor ne használja a középső függesztő rudat.

MEGJEGYZÉS: Ha a függesztett pótsúlyt felszerelte a mellső pótsúlytartóra, akkor már nem lehet az eredeti mellső pótsúlyokat is felszerelni. Ez alól az egyedüli kivétel a 180 kg (400 lb) pótsúlycsomag.

1. Emelje fel a felkapcsolható pótsúlyt egy alkalmas traktor emelőkarjaival.

   FONTOS: A csatlakoztatáskor ne használja a középső függesztő rudat.

2. Tolasson rá a traktorral annak a traktornak ez elejére, melyre a felkapcsolható pótsúlyt fel szeretné szerelni.

3. Engedje le a felkapcsolható pótsúlyt a pótsúlytartó tőkére és engedje, hogy hallhatóan a helyére kattanjon.

   VIGYÁZAT: Tartsa a pótsúlyt egészen addig függesztve, amíg a rögzítő csavar be nincs teljesen csavarva és szilárdan fel nem ül. Ügyeljen arra, hogy a kontraanya (A) felfeküdjön a pótsúlytartó tőkén.

4. Csavarja be a rögzítő csavart és húzza meg 300 Nm (220 lb-ft) nyomatékkal.


   LX013465-UN-03APR96

---




5. Csavarja fel a kontraanyát (A) ütközésig, a pótsúlytartó tőkéig.

6. Kapcsolja le a csatlakoztatást végző traktor emelőkarjait és csavarja be a súlyfogadó csapot, amennyire megy.

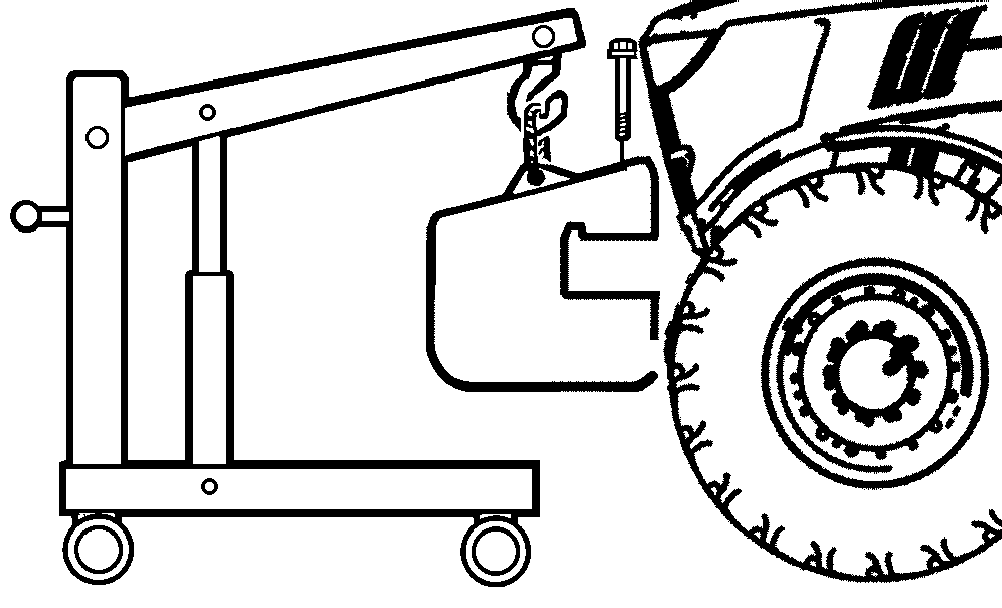

Csatlakoztassa a felkapcsolható pótsúlyt egy daruval, vagy egy emelővel

LX1046224-UN-13JUL11

VIGYÁZAT: Ha kereskedelemben kapható emelőt használ, győződjön meg arról, hogy a teherbíró képessége megfelelő-e.

VIGYÁZAT: Csak minősített emelőberendezést használjon.

1. A pótsúlyt az öntvény szemnél fogva emelje meg.

2. Engedje le a felkapcsolható pótsúlyt a pótsúlytartó tőkére és engedje, hogy hallhatóan a helyére kattanjon.

   VIGYÁZAT: Tartsa a pótsúlyt egészen addig függesztve, amíg a rögzítő csavar be nincs teljesen csavarva és szilárdan fel nem ül. Ügyeljen arra, hogy a kontraanya felfeküdjön a pótsúlytartó tőkén.

3. Csavarja be és húzza meg a rögzítőcsavart 300 Nm (220 lb·ft) nyomatékkal.

4. Helyezze fel a rögzítő anyát teljesen, a pótsúlytartó tőkéig.

5. Akassza le az emelőt.
