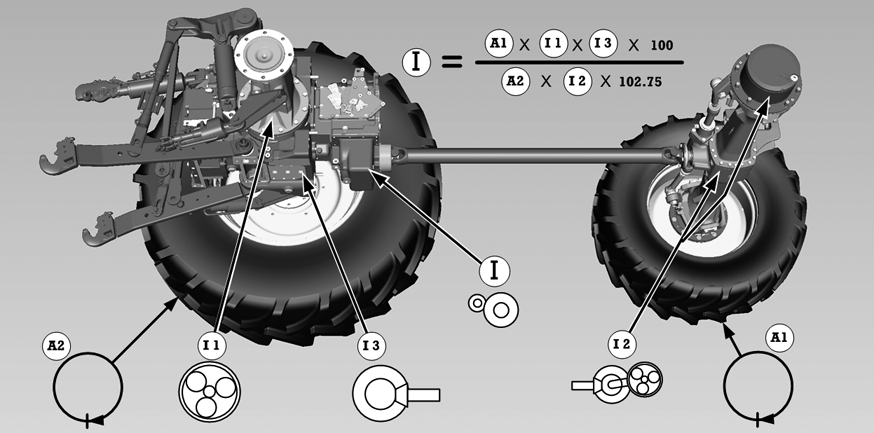

Gumiabroncs kombinációk összeválogatása (Ábra)

LX1049989-UN-22JUL11

I - Mellsőkerék hajtás fogaskerék áttétel

A1 - Mellső gumiabroncsok gördülő kerülete

A2 - Hátsó gumiabroncsok gördülő kerülete

I1 - Hátsó híd áttétele

I2 - Mellső híd teljes áttétele

I3 - A differenciálmű áttétele

Ez az ábra mutatja a hajtómű áttétel számításánál használt alkaltrészek összefüggéseit.
