Három darabból álló első híd (2. változat) — Megjegyzések a kormányütköző beállításához - 750 és 755

FONTOS: A listában szereplő értékek hozzávetőlegesek, a gumiabroncs mérettől függően változhatnak.

FONTOS: A három darabból álló mellső híd (verzió 2) AL225331 kormányütköző készlet használható a kormányütköző keskenyebb nyomtáv beállításához.

FONTOS: A kormányütközők előírt beállítási értékei az alábbi táblázatok egyikében találhatóak:

• “Három részes mellső híd (Verzió 2) — Rögzített sárvédők és a kormányütköző beállítása”

• “Három részes mellső híd (Verzió 2) — Elforduló sárvédők és a kormányütköző beállítása”

Lásd a megfelelő mellső híd modellt a következő oldalakon.

LX1053442
LX1053442-UN-23MAY12

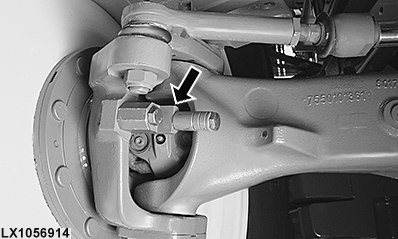

LX1056914
LX1056914-UN-27JUN13

AL225331 kormányütköző készlet keskenyebb nyomtávokhoz

  1. Állítsa be a sárvédőket (ha van) és a nyomtávot, mielőtt beállítja a kormányütköző pozíciókat.

  2. A kormányütközők megfelelő pozíciói a gumiabroncs méretnek és nyomtávnak megfelelően az adott első hídhoz tartozó “Három részes első híd (2. változat) - Sárvédők és kormányütköző beállítása” táblázatban találhatóak.

  3. Mérje meg a csavar (a) hosszát az ábra szerint; ez megfelelő helyzetbe hozza a kormányütközőket. Biztosítsa, hogy a kormányütközőket legalább 10 mm (0,4 in) mélyen be tudja csavarni.

    Amennyiben a kormányütközők hossza nem elegendő, használható egy ütközőtoldat. Keressen fel egy hivatalos márkakereskedőt ezzel kapcsolatosan.

    FONTOS: A kormányütköző beállításakor ne feledje a következőket:

    Az ütközőcsavar hossza (M16)

    80 mm-ig
    (3.1 in.)

    85 mm
    (3.3 in.) és nagyobb

    Kormányütköző készlet

    nélkül

    AL225331 készlettel

    Anya magassága (M16)

    H = 13 mm (0,51 in.)

    —

    Meghúzási nyomaték

    120 ± 10 Nm
    (89 ± 7 lb-ft)

    —

  4. Húzza meg a kormányütközők rögzítőanyáit az előírt nyomatékra.

  5. Fordítsa a kereket teljesen jobbra. Ütköztesse neki a csuklóházat ötször a kormányütközőnek. Tegye meg ezt a bal oldalon is.

  6. Húzza meg még egyszer a kormányzásütköző kontraanyákat az előírt nyomatékra.

  7. Forgassa a kormánykereket teljesen balra, majd teljesen jobbra a hézagok ellenőrzéséhez.

FONTOS: Minden beállítást követően tartsa be a következőket:

• Állítsa be a kikapcsolási szöget a mellső kerék hajtás automatikus be- és kikapcsolásához. Lásd a "Mellső kerék hajtás bekapcsolása" részt az 50A fejezetben.

• Ellenőrizze, hogy betartotta-e az előírt távolságokat; lásd "Első kerék vagy sárvédő érintkezésének megelőzése a traktor részegységeivel" c. részt a 80. fejezetben.

OULXA64,00040AB-35-20190927
