Traktor felbakolása - Emelési pontok

Emelési pontok - összefoglaló

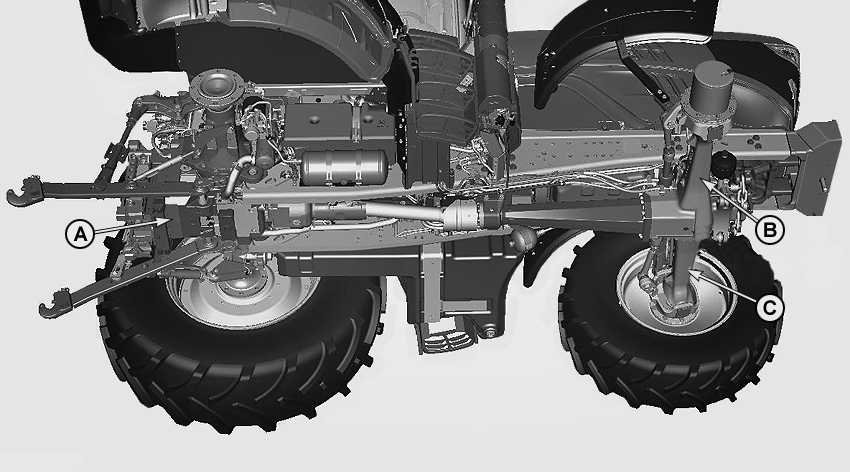

Az ábra bemutatja az ajánlott emelési pontokat a traktor alábakolásához. Megfelelő emelőerővel rendelkező stabil támasztólábat használjon. Lásd a "Terhelések és tömegek" részt az 500A fejezetben.

LX1057721-UN-15JUN12

A - Traktor hátuljának megemelése, pl. hátsó kerék levételéhez

B - Híd jobb végének megemelése, pl. jobb mellső kerék levételéhez

C - Híd bal végének megemelése, pl. bal mellső kerék levételéhez

Első emelési pontok, a traktor mellső közepe

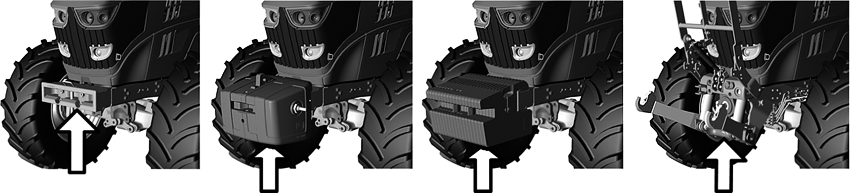

LX1057719-UN-15JUN12

A traktor elejének aa középen történő megemelése (A traktor felszereltségétől függően)

Hátsó emelési pontok

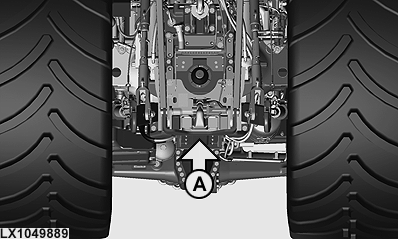

LX1049889-UN-11FEB11

Pótkocsi vonóhoroggal

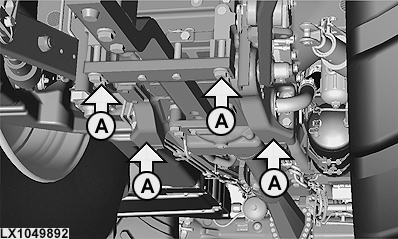

LX1049892-UN-11FEB11

Pótkocsi vonóhorog nélkül

Emelési pontok a mellső hídnál

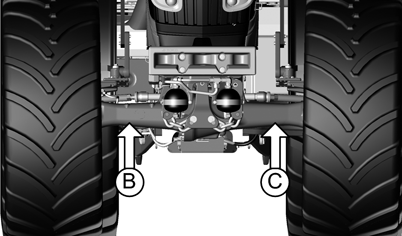

LX1057720-UN-15JUN12

Híd megemelése mellső kerék cseréjéhez

B - Emelje meg a keréktengely jobb végét a jobb első kerék leszereléséhez

C - Emelje meg a keréktengely bal végét a bal első kerék leszereléséhez

Jóváhagyott és elfogadott emelő eszközök

VIGYÁZAT: Csak jóváhagyott, elfogadott emelőt használjon.

Csak szilárd és vízszintes talajon bakolja alá a traktort.

Mielőtt további munkákat végezne a traktoron, először támassza alá megfelelő bakokkal. Az Európai Unióban csak a CE tanúsítvánnyal rendelkező emelők használata engedélyezett.

MEGJEGYZÉS: Szerezzen be megfelelő támasztó bakokat gépjármű műhely beszállítótól. Az EU határain kívül az ábrán látható kitámasztó bakok (CE tanúsítvány nélkül) a John Deere™ alkatrész kereskedelmi hálózaton keresztül szerezhetők be.

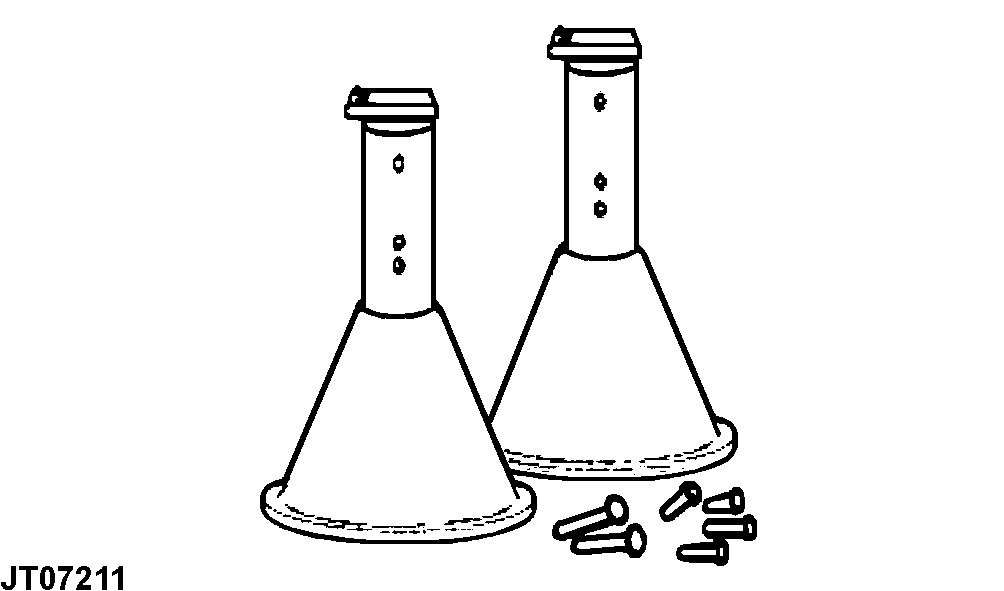

JT07211-UN-14DEC06

Például: JT02043 vagy JT02044

JT02043 - Támasztóbak, 482 – 736 mm (19–29 coll)

JT02044 - Támasztóbak, 863 – 1117 mm (34-44 coll)

LX1049890-UN-11FEB11

Például, támasztó állvány JT02043

LX1053310-UN-23SEP11

Például, támasztó állvány JT02044
