Hátsó TLT — TLT tengelycsonk átfordítás/átkapcsolás

VIGYÁZAT: Húzza be a parkféket és állítsa le a motort. Vegye ki az indítókulcsot, nehogy a gépet véletlenül beindítsák.

A hátsó TLT kétféle hátsó TLT csonkokkal üzemeltethető.

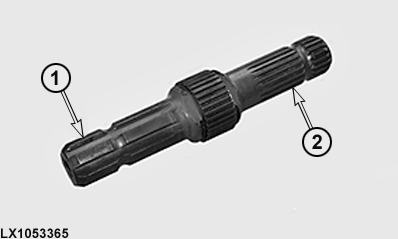

LX1053365-UN-16JAN12

1 - 1 típus / 6 bordás

2 - 2 típus / 21 bordás

TLT-csonk	Munkaeszköz névleges teljesítmény
1 / 6 bordás tipus 540 f/p-n..............	70 kW-ig
1 / 6 bordás tipus 1000/p-n..............	92 kW-ig
2 / 21 bordás tipus 1000/p-n..............	115 kW-ig

A TLT csonk átfordításához, állítsa le a motort és távolítson el minden szennyeződést a csonkból.

LX1045860-UN-09FEB11

A - Rögzítőgyűrű

Fogóval nyomja össze a rögzítő gyűrűt (A) és távolítsa el a TLT csonkot a rögzítő gyűrűvel együtt.

Mielőtt behelyezné a TLT csonkot, tisztítsa meg és használjon John Deere SD POLYUREA zsírt.

A beszereléshez, helyezze a rögzítő gyűrűt (A) a TLT csonk horonyba és nyomja össze fogóval, majd tegye be a csonkot a TLT házba. Ellenőrizze, hogy a rögzítő gyűrű (A) megfelelően felfekszik-e.

Kikapcsolt motornál a TLT csonk kézzel forgatható.
