PowrQuad™ PLUS hajtómű kapcsolása

VIGYÁZAT: Ha a motor jár és egy tartomány ki van választva, az irányváltó kar működtetésének hatására a traktor elkezd mozogni.

LX234709-UN-17JUN15

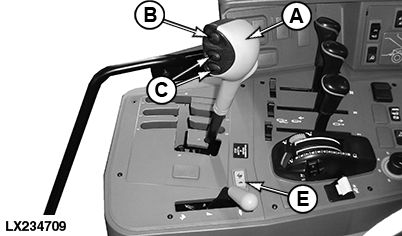

Tartományváltó kar és fokozatváltó gombok (1. verzió)

LX234548-UN-11MAR15

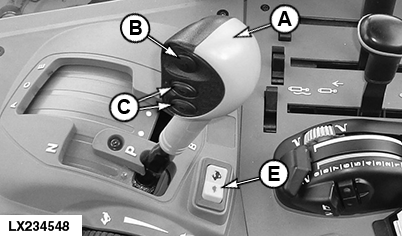

Tartományváltó kar és fokozatváltó gombok (2. verzió)

LX1056683-UN-05JUL12

A - Tartományváltó kar

B - Kézi kuplung gomb

C - Sebességváltó gombok

E - Fokozatváltó kapcsoló (extra)

F - Irányváltó kar

Sebességet a tartomány váltó karral (A), a fokozat váltó gombokkal (C) - vagy kapcsolóval (E) - és az irányváltó karral (F) válthatunk. A kézi kuplungot a gomb (B) segítségével működtetheti.
A motor indítása előtt kapcsolja az irányváltó kart (F) semlegesbe. Az elinduláshoz először tegye a tartományváltó kart (A) a kívánt állásba, majd kapcsolja az irányváltó kart a kívánt menetirányba.

A tartomány váltásához, nyomja be a kuplung pedált vagy nyomja meg a kézi kuplung gombot. A fokozatok kapcsolásához vagy a haladási irány megváltoztatásához nincs szükség a kuplung működtetésére.
A traktor leparkolásakor kapcsolja az (F) irányváltó kart semleges állásba, majd az (A) tartományváltó karral kapcsolja be a rögzítőféket.

FONTOS: A rögzítőféket csak akkor kapcsolja be, ha a traktor már teljesen megállt.

MEGJEGYZÉS: Ha a váltókart (A) akkor kapcsolja park helyzetbe, amikor az (F) irányváltó kar nincs semlegesben, figyelmeztető jelzés hallható, és a kék INFO lámpa villog. A motor leállításakor az irányváltó kar a kiválasztott helyzetében marad, de a hajtómű semlegesbe kapcsol.

Ha az irányváltó kar nincs semleges helyzetben a motor beindításakor, egy figyelmeztető hangjelzés hallható és egy megfelelő üzenet jelenik meg a digitális kijelzőn.

Ha az irányváltó kart kiveszi semleges állásból miközben a parkfék még be van kapcsolva, akkor erre hangjelzés figyelmeztet, és a kék INFO lámpa világítani kezd. A traktor elindításához először tegye a tartományváltó kart egy tartományba, majd mozdítsa az irányváltó kart semlegesből a kívánt helyzetbe.

Kézi kuplung

Nyomja meg a gombot (B), a kuplung szétkapcsol és tartományt lehet váltani vagy a traktor megállítható.

Engedje el a (B) gombot, a kuplung modulációval kapcsol.

Az ülés kapcsolóval felszerelt traktorokon (Kezelői üléskapcsoló) a következő történik:
Ha a gomb elengedése előtti utolsó 3 másodpercben nem volt súly az ülésen, és sem a kuplungpedál, sem a fékpedál nem volt működtetve, a traktor nem fog elindulni, függetlenül attól, hogy az irányváltó kar előre- vagy hátrameneti állásban van-e. Egy üzenet jelenik meg a digitális kijelzőn. A traktorral úgy indulhat el, hogy először az irányváltó kart semlegesbe kapcsolja, majd visszaállítja a kívánt haladási iránynak megfelelő helyzetbe.

MEGJEGYZÉS: A kézi kuplung nem alkalmas a traktorral egy felkapcsolandó munkaeszközhöz való lassú közelítésre.

A kézi kuplung a TIQ167 címen kapcsolható be vagy ki. Lásd a "Testreszabás" címszót a "Diagnosztikai címek kiolvasása és használata a digitális kijelző segítségével (kezelői szint)" részben a 300B fejezetben.

Az optimális sebességváltás terhelés alatti közlekedésnél (szállítás), miközben a sebesség illesztés funkció ki van kapcsolva:

1. Válassza ki azt a sebesség tartományt, amely megfelel a terheléssel történő induláshoz.
2. Kapcsolja az első sebességfokozatot.
3. Induljon el és kapcsoljon fel a tartományváltó karral a legmagasabb fokozatig.
4. Kapcsoljon fel a sebességváltó gombokkal.

Az optimális sebességváltás terhelés alatti közlekedésnél (szállítás), miközben a sebesség illesztés funkció be van kapcsolva:

1. Válassza ki azt a sebesség tartományt, amely megfelel a terheléssel történő induláshoz.
2. Kapcsolja az első sebességfokozatot.
3. Haladjon, és kapcsoljon fel a legmagasabb fokozatba.
4. Válassza a következő tartományt; az automatikus sebesség illesztés kiválaszthatja a haladási sebességhez tartozó sebességfokozatot.
5. Kapcsolja végig a sebességfokozatokat a kívánt haladási sebesség eléréséig.

Üzemeltetés hideg időben

Ha az olaj hideg (0°C, 32°F), akkor ez hatással lehet az irányváltókar működtetésére is. -10°C (14°F) hőmérséklet alatt az irányváltás hosszabb időt vehet igénybe. +5 °C (41 °F) alatt a lágy kapcsolás ki van kapcsolva.

Bizonyos körülmények között szükség lehet az irányváltó kar többszöri működtetésére, mielőtt a traktor elindul. Amint az olaj felmelegedett, az irányváltó működése ismét normális lesz.

Korlátozások hiányzó sebességjel esetén

Amennyiben a vezérlőegység úgy érzékeli, hogy nincs sebességjel, akkor minden tartományban csak az első három sebességfokozat lesz kapcsolható.

Hazatérés üzemmód

LX234550-UN-04MAR15

Ehhez állítsa le a motort, húzza ki a csatlakozót (A) (biztosíték-/relédoboz) és dugja vissza az eredeti helyzetéhez képest 90°-kal elfordítva.

A Hazatérés feliratnak felül kell lennie. Ezután indítsa be a motort.

Lásd a biztosítékok és relék (LCS) és (FRM) részt a 220B fejezetben.

MEGJEGYZÉS: Hazatérés üzemmódban:

1. A motorfordulatszám 1500 f/p értékre van korlátozva.
2. Csak az első fokozat érhető el az egyes sebességtartományokban.
3. A kézi tengelykapcsoló le van tiltva.
4. Irányváltás csak akkor lehetséges, ha a gépet leállítják és a tengelykapcsoló pedált lenyomják.

Az elinduláshoz a következők szerint járjon el:

1. Kövesse a műszerfalon megjelenő utasításokat.
2. Nyomja le, és tartsa lenyomva a kuplungpedált.
3. Válassza ki a kívánt fokozatot.
4. Használja az irányváltó kart a haladási irány kiválasztására.
5. Induláshoz engedje fel a kuplungpedált.
