PowrQuad™ PLUS hajtómű – beállítások
LX1056690-UN-04JUL12
Navigációs gombok
1 - Megerősítés gomb
2 - Felfelé nyíl gomb
3 - Lefelé nyíl gomb
4 - Menü gomb
A — Előre/hátrameneti sebesség arány kiválasztás

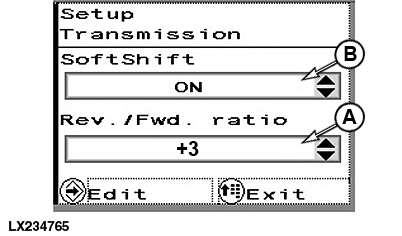

LX234765-UN-11NOV15
Hajtómű oldal, Előre/hátrameneti sebesség arány
A - Beviteli mező az Előre/hátra sebesség arányhoz
B - Beviteli mező a SoftShift számára
A digitális kijelzőn +3 és -3 közötti tartományban választható ki egy arány.A beállításához válassza ki a beviteli mezőt (A) és nyomja meg a megerősítés gombot (1).
A kívánt arány kiválasztásához használja a nyíl gombokat (2) vagy (3).
Mentse el a kiválasztást a megerősítés gomb megnyomásával.
A kilépéshez nyomja meg a menü gombot (4).
MEGJEGYZÉS: Ha az automata sebességváltás be van kapcsolva, a beállított legmagasabb fokozat prioritást élvez a választott fokozat fölött.
B — Lágy kapcsolás sebességváltáskor
Amennyiben a lágy kapcsolás (SoftShift) (B) be van kapcsolva, a motor fordulatszámát az elektronika átmenetileg megváltoztatja a simább kapcsolás érdekében.
A következő választási lehetőségek érhetők el:
|
SoftShift |
Sebességillesztés sebességváltáskor |
|
BE |
- mindig aktív |
|
Ki |
- nem aktív |
|
Automata |
- aktív, ha a TLT ki van kapcsolva - nem aktív, ha a TLT be van kapcsolva |
A beállításához válassza ki a beviteli területet (B) és nyomja meg a megerősítés gombot (1).
Használja a nyilakat (2) vagy (3) a bemeneti terület (B) kiválasztásához és válassza ki a kívánt beállítást.
Mentse el a kiválasztást a megerősítés gomb megnyomásával.
A kilépéshez nyomja meg a menü gombot (4).
D — Sebesség illesztés a tartományok váltásánál

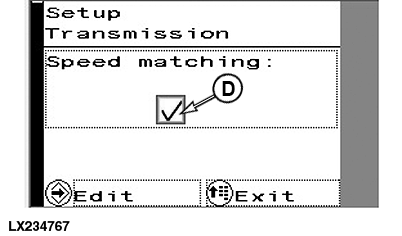

LX234767-UN-11NOV15
Hajtómű oldal, Sebesség illesztés
D - Beviteli mező a sebesség illesztéshez
Ha a sebesség illesztés be van kapcsolva, akkor ha kb. 7 km/h-es (4,4 mph) vagy nagyobb sebességnél tartományt vált, a hajtómű automatikusan kiválasztja a haladási sebességhez illeszkedő fokozatot. Ez az automatikus funkció felülbírálható, ha megnyomja a fokozatváltó kapcsolót tartományváltáskor.A bekapcsoláshoz vagy kikapcsoláshoz válassza ki az ellenőrző mezőt (D) és nyomja meg a megerősítés gombot (1).
A nyíl gombokkal (2) vagy (3) kapcsolja be vagy ki a sebesség illesztést (D).
Mentse el a kiválasztást a megerősítés gomb megnyomásával.
A kilépéshez nyomja meg a menü gombot (4).
E — Motor fordulatszám korlátozás potenciométer (ha van felszerelve)

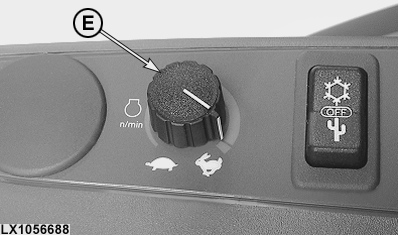

LX1056688-UN-09JUL12
E - Potenciométer, Motor fordulatszám korlátozás
A maximális motor fordulatszámot le lehet korlátozni TLT használat során, a potenciométerrel (E). Állítsa a gázkart a teljes gáz állásba, majd a potenciométer (E) forgatásával csökkentse a motor fordulatszámot.A legalacsonyabb beállítás esetén a motorfordulatszám határértéke1050/p. A fordulatszám szabályozás változtatásai azonnali hatályúak.
A legmagasabb beállításban a motor a maximális fordulaton járhat. E két beállítás között bármely motorfordulatszám beállítható. Ha nem használja a TLT-t, az (E) potenciométert maximális fordulatszámra kell állítani, vagy ki kell kapcsolni "Off" állásba.

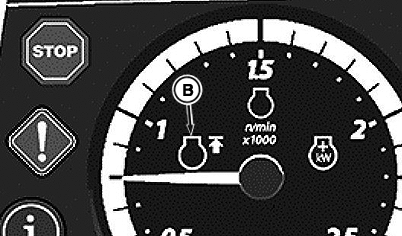

LX266671-UN-15DEC15
B - Visszajelző lámpa, Motor fordulatszám korlátozás
MEGJEGYZÉS: Ha a maximális motor fordulatszám engedélyezve van, engedélyezve marad, mikor a motor újraindul.
Amikor a Motor fordulatszám korlátozás engedélyezve van, a visszajelző lámpa (B) a műszerfalon világít.
|
