AutoQuad Plus hajtómű – beállítások

LX1056690-UN-04JUL12

Navigációs gombok

1 - Megerősítés gomb

2 - Felfelé nyíl gomb

3 - Lefelé nyíl gomb

4 - Menü gomb

A — Előre/hátrameneti sebesség arány kiválasztás

LX234765-UN-11NOV15

Hajtómű oldal, Előre/hátrameneti sebesség arány

A - Beviteli mező az Előre/hátra sebesség arányhoz

B - Beviteli mező a SoftShift számára

A beállításához válassza ki a beviteli mezőt (A) és nyomja meg a megerősítés gombot (1).

A kívánt arány kiválasztásához használja a nyíl gombokat (2) vagy (3).

Mentse el a kiválasztást a megerősítés gomb megnyomásával.

A kilépéshez nyomja meg a menü gombot (4).

MEGJEGYZÉS: Ha az automata sebességváltás be van kapcsolva, a beállított legmagasabb fokozat prioritást élvez a választott fokozat fölött.

B — Lágy kapcsolás sebességváltáskor

Amennyiben a lágy kapcsolás (SoftShift) (B) be van kapcsolva, a motor fordulatszámát az elektronika átmenetileg megváltoztatja a simább kapcsolás érdekében.

A következő választási lehetőségek érhetők el:

SoftShift	Sebességillesztés sebességváltáskor
BE	- mindig aktív
Ki	- nem aktív
Automata	- aktív, ha a TLT ki van kapcsolva - nem aktív, ha a TLT be van kapcsolva

A beállításához válassza ki a beviteli területet (B) és nyomja meg a megerősítés gombot (1).

Használja a nyíl gombokat (2) vagy (3) a beviteli terület (B) kiválasztásához és válassza ki a kívánt beállítást.

Mentse el a kiválasztást a megerősítés gomb megnyomásával.

A kilépéshez nyomja meg a menü gombot (4).

D — Sebesség illesztés a tartományok váltásánál

LX234767-UN-11NOV15

Hajtómű oldal, Sebesség illesztés

D - Beviteli mező a sebesség illesztéshez

A bekapcsoláshoz vagy kikapcsoláshoz válassza ki az ellenőrző mezőt (D) és nyomja meg a megerősítés gombot (1).

A nyíl gombokkal (2) vagy (3) kapcsolja be vagy ki a sebesség illesztést (D).

Mentse el a kiválasztást a megerősítés gomb megnyomásával.

A kilépéshez nyomja meg a menü gombot (4).

E — Motor fordulatszám korlátozás potenciométer (ha van felszerelve)

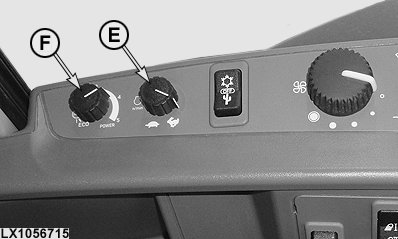

LX1056715-UN-13JUL12

LX266671-UN-15DEC15

B - Visszajelző lámpa, Motor fordulatszám korlátozás

E - Potenciométer, Motor fordulatszám korlátozás

F - Potenciométer, Automata sebességváltás

A legalacsonyabb beállítás esetén a motorfordulatszám határértéke1050/p. A fordulatszám szabályozás változtatásai azonnali hatályúak.

A legmagasabb beállításban a motor a maximális fordulaton járhat. E két beállítás között bármely motorfordulatszám beállítható. Ha nem használja a TLT-t, az (E) potenciométert maximális fordulatszámra kell állítani, vagy ki kell kapcsolni "Off" állásba.

MEGJEGYZÉS: Ha a maximális motor fordulatszám engedélyezve van, engedélyezve marad, mikor a motor újraindul.

Amikor a Motor fordulatszám korlátozás engedélyezve van, a visszajelző lámpa (B) a műszerfalon világít.

F — Automata sebességváltás potenciométer

Különböző üzemeltetési módokat lehet a potenciométerrel (F) beállítani.

FONTOS: Az "ECO üzemmód" CSAK könnyű szántóföldi munkák végzésére és közúti szállításra alkalmas, ha a vontatott teher nem túl nagy.

Eco mód: A gázkar/gázpedál a maximális fordulat irányában 85%-nál jobban előrenyomva és a motorfordulat 1870 fordulat/perc felett tartva: a hajtómű felkapcsol.
A gázkar/gázpedál a maximális fordulat irányában 55%-nál jobban előrenyomva és a motorfordulat 1300 fordulat/perc alatt tartva: a hajtómű visszakapcsol.
A gázkar/gázpedál a maximális fordulat irányában 55%-nál kevésbé előrenyomva és a motorfordulat 1100 fordulat/perc alatt tartva: a hajtómű visszakapcsol.

Power üzemmód: A gázkar/gázpedál a maximális fordulat irányában 85%-nál jobban előrenyomva és a motorfordulat 2100 fordulat/perc felett tartva: a hajtómű felkapcsol.
A gázkar/gázpedál a maximális fordulat irányában 55%-nál jobban előrenyomva és a motorfordulat 1720 fordulat/perc alatt tartva: a hajtómű visszakapcsol.
A gázkar/gázpedál a maximális fordulat irányában 55%-nál kevésbé előrenyomva és a motorfordulat 1100 fordulat/perc alatt tartva: a hajtómű visszakapcsol.

Köztes beállítás: A motor fordulatszámok, amelyeknél a hajtómű kapcsol, a potenciométerrel (F) változtathatók; ezzel egy köztes szintre állítható be a kapcsolási pont az Eco és Power üzemmódok értékei között.
