Gazdaságos mellső függesztés – Kezelőszervek

VIGYÁZAT: Zúzódásveszély, melynek végzetes következményei lehetnek.

A vonószerkezet közelében történő munkavégzéskor váratlan elmozdulások válthatók ki. Ez súlyos zúzódásos sérülésekhez vezethet.

Mielőtt javítást vagy karbantartást végezne, először mindig süllyessze le a munkaeszközöket, és eressze le a nyomást a hidraulika rendszerből. Állítsa le a motort, és biztosítsa az újbóli bekapcsolás ellen.

Mindig rögzítse a nem szükséges vezérlő elemeket, hogy ne kerülhessenek véletlenül elindításra!

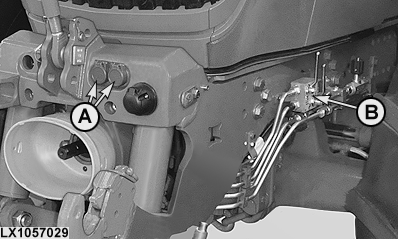

LX1057029-UN-08JUL13

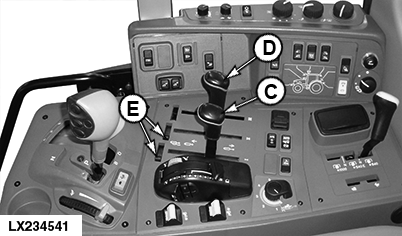

LX234541-UN-06MAR15

A - Csatlakozók - Külső hidraulika szelep II

B - Mellső hárompont - Elzárószelep

C - Mellső hárompont-(Emelés/süllyesztés) - Vezérlés az SCV I-en keresztül

D - Mellső hárompont-csatlakozók - Vezérlés az SCV II-őn keresztül

E - Szállítási retesz

VIGYÁZAT: Használja a szállítási reteszelés gombot (E), a vezérlőkarok rögzítésére közúti haladásnál ha közúton közlekedik, vagy ha a vezérlőkarokat semleges állásba teszi, mert nincs rájuk szükség.

További információért lásd a 60D fejezetet.
