Hátsó vonókapcsoló - Kezelőszervek

VIGYÁZAT: Zúzódásveszély, melynek végzetes következményei lehetnek.

A vonószerkezet közelében történő munkavégzéskor váratlan elmozdulások válthatók ki. Ez súlyos zúzódásos sérülésekhez vezethet.

Mielőtt javítást vagy karbantartást végezne, először mindig süllyessze le a munkaeszközöket, és eressze le a nyomást a hidraulika rendszerből. Állítsa le a motort, és biztosítsa az újbóli bekapcsolás ellen.

Mindig rögzítse a nem szükséges vezérlő elemeket, hogy ne kerülhessenek véletlenül elindításra!

LX234592-UN-27FEB15

LX267015-UN-15DEC16

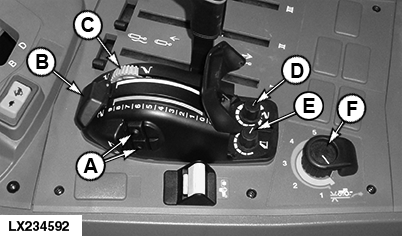

A - Szabályzó kapcsoló, Hárompont (emelő/süllyesztő)

B - Szabályozó gomb, Mélységszabályozás beállítás (emel/süllyeszt)

C - Szabályozó gomb, Munkamélység beállítás

D - Szabályozó gomb, Süllyesztési sebesség beállítás

E - Szabályozó gomb, Emelési magasság korlátozás beállítás

F - Szabályozó gomb, Vonóerő-/mélységszabályzás beállítás

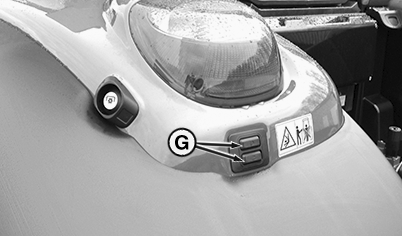

G - Kihelyezett kapcsoló, (Emelés/Süllyesztés)

További információért lásd a 60E fejezetet.

VIGYÁZAT: Mindig kapcsolja be a hárompont reteszelést / hárompont csillapítást, mielőtt elindul a traktorral!

Ehhez a vezérlőt (B) állítsa a 0 értéken túl, amíg meg nem áll a szállítási beállításnál (lakat szimbólum). Ekkor a hárompont reteszelve van.
