Műszerfal és visszajelző lámpák — CommandQuad™ PLUS hajtómű

LX314927-UN-05JUL17

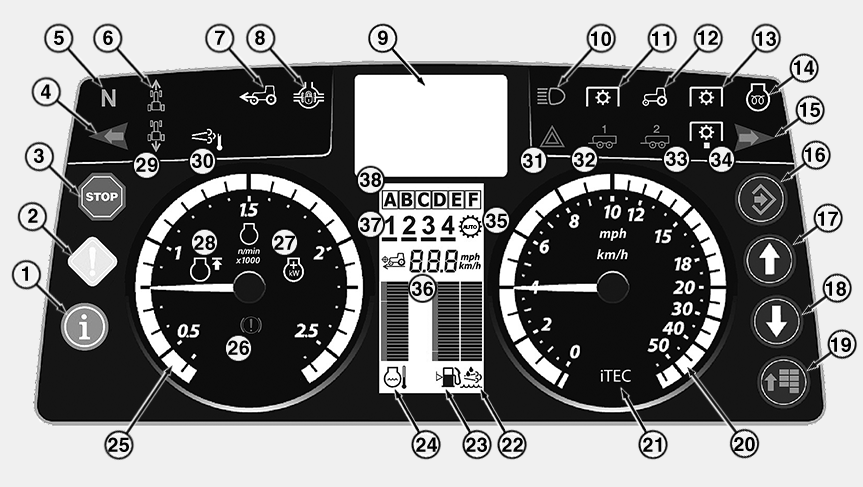

1. Kék INFO lámpa - Világít, ha a sebességváltó, vagy a hidraulika elektromos rendszerében meghibásodás történik. Nézze meg a hibaüzenetet a digitális kijelzőn, és keresse meg a hiba okát. Szükség esetén forduljon egy hivatalos John Deere szervizhez.
2. Sárga FIGYELMEZTETŐ lámpa - Villog, ha meghibásodás történik (nézze meg a hibaüzenetet a digitális kijelzőn). Ez a lámpa akkor is villog, ha a vészfék be van húzva járó motor mellett, és az irányváltó kar nem semleges helyzetben van.
3. Piros STOP lámpa - súlyos meghibásodás esetén kezd villogni. AZONNAL állítsa le a motort. Nézze meg a hibaüzenetet a digitális kijelzőn, és keresse meg a hiba okát. Lásd még a Hazatérés üzemmód részt a következő oldalakon.
4. Irányjelző visszajelző lámpa, bal
5. Visszajelző lámpa, "N" - Irányváltó kar és a tartományváltó kar semleges állásban
6. Visszajelző lámpa, előremenet - A tartományváltó kar egy tartományban és az irányváltó kar előremeneti állásban van
7. Visszajelző lámpa, mellsőkerék-hajtás
8. Visszajelző lámpa, differenciálzár
9. Digitális kijelző - A gépkezelő részére jelez ki információkat, grafikus formában is.
10. Visszajelző lámpa, távolsági fényszórók
11. Visszajelző lámpa, mellső TLT - A (12) lámpával együtt gyullad ki
12. Ez a lámpa a (11) vagy a (13) lámpával együtt világít, amikor a hátsó, vagy a mellső TLT be van kapcsolva
13. Visszajelző lámpa, hátsó TLT - A (12) lámpával együtt gyullad ki
14. Előmelegítő visszajelző lámpája – Kigyullad, mikor a gyújtáskapcsolót jobbra, az első, "IGN" (gyújtás) helyzetbe állítják. Ne indítsa be a motort, amíg a lámpa ki nem alszik.
15. Irányjelző visszajelző lámpa, jobb
16. Jóváhagyás nyomógomb
17. Felfelé nyíl gomb
18. Lefelé nyíl gomb
19. Menü gomb
20. Sebességmérő - Haladási sebesség mérföldben vagy km/h értékben
21. iTEC™ visszajelző lámpa - Világít, ha az iTEC™ engedélyezve van
22. Szintjelző, DEF
23. Szintjelző, üzemanyag
24. Hőmérséklet jelző, hűtőfolyadék
25. Fordulatszámláló, főtengely fordulat
26. Figyelmeztető lámpa, fékrendszer:

    • Vörösen világít, amíg a pótkocsi légfék el nem éri az üzemi nyomást.

    • Vörösen világít, mikor egy súlyos hiba fordul elő a fékrendszerben. Jegyezze meg a következőt:

    • Azonnal állítsa meg a járművet mozdulatlan helyzetbe.
    • Parkolja le a járművet vízszintes talajon, és tegyen elővigyázatossági lépéseket a jármű elgurulásának megelőzésére.
    • Kövesse az utasításokat a digitális kijelzőn.
    • Ha lehetséges, helyesbítse a hibát; máskülönben lépjen kapcsolatba a kereskedővel.
27. Az IPM (Intelligens motorvezérlés) visszajelző ikon lámpa világít, amikor az IPM be van kapcsolva.
28. Fordulatszám tartás visszajelző - Világít, amikor a fordulatszám tartás be van kapcsolva
29. Visszajelző lámpa, hátramenet - A tartományváltó kar egy csoportban és az irányváltó kar hátrameneti állásban van
30. Visszajelző lámpa, kipufogószűrő tisztítás¹
31. Visszajelző lámpa, vészvillogók²
32. Visszajelző lámpa, pótkocsi irányjelző - villog, ha egy pótkocsi van felkapcsolva a traktorra. A visszajelző lámpa villog, ha az irányjelző lámpát, vagy a vészvillogót bekapcsolják.
33. Visszajelző, pótkocsi irányjelző - villog, ha egy második pótkocsi van felkapcsolva a traktorra. A visszajelző lámpa villog, ha az irányjelző lámpát, vagy a vészvillogót bekapcsolják.
34. Visszajelző lámpa, hátsó TLT kihelyezett kapcsoló - Világít, amikor a hátsó TLT kihelyezett kapcsolója működik.
35. Visszajelző lámpa, automata kapcsolás
36. A bekapcsolt tartomány kijelzéséhez:

    • Az A-F betűk jelzik, hogy melyik tartomány van kiválasztva.

37. Sebességfokozat visszajelző - Kijelzi, melyik sebességben van a hajtómű (1–4)
38. Kijelző, maximális beállított sebessség

MEGJEGYZÉS: A beállított fényerősség a műszerfalon automatikusan le van tompítva, amikor a fényszórók be vannak kapcsolva.

Világítás teszt:

A motor beindítása után csak azok a visszajelzők gyulladnak fel körülbelül 1 másodpercre, amelyekhez a tartozó funkció be van szerelve a traktorba. Ha nem, hibás a LED, vagy kiolvadt a biztosíték. Cserélje ki az alkatrészt.

Ha a motor jár, a visszajelző lámpáknak ki kell aludniuk.

Digitális kijelző

A digitális kijelző különböző információkat mutat a gépkezelőnek:

• Idő
• Üzemóra
• Haladási sebesség
• Motor fordulatszám
• A hátsó TLT fordulatszáma
• Megtett út
• Jelenlegi üzemanyag fogyasztás
• Átlagos üzemanyag-fogyasztás
• Teljes megművelt terület (a mérés kezdete óta)
• Óránként megmunkált terület

Ezenkívül, a digitális kijelzőn lehet különböző beállításokat elvégezni. Nézze meg az intelligens teljesítmény szabályozás, a kipufogógáz tisztító rendszer, az iTEC™, és a hárompont-emelő leírását.
