ISOBUS munkaeszköz munkalámpa
VIGYÁZAT: A munkalámpák használata tilos közúti közlekedéskor.
FONTOS: Ha a motort kikapcsolják, a munkalámpák bekapcsolva
maradnak, nem kapcsolnak ki automatikusan. Ha a motort hosszabb időre
leállítják, kapcsolja ki előre a munkalámpákat.
MEGJEGYZÉS: Az ISOBUS csatlakozós traktoroknál a munkagép világításának
kezelőszerve az ISOBUS csatlakozóaljzaton keresztül vezérelhető. Lásd
az adott ISOBUS munkaeszköz kezelési utasítását.
Négy kezelő beállítás menthető el az ISOBUS munkaeszközök világításának
funkcióihoz. A kezelő beállításokkal munkalámpákat is csoportosíthat,
amelyek egyszerre gyulladnak ki.
A kezelő beállítások a TEC 000031 vagy TEC 000034 diagnosztikai
címeken keresztül állíthatók be. Lásd a "Diagnosztikai hibakódok elérése"
részt a 300B fejezetben.
A kezelő beállítást egy hétjegyű kódként kell beírni. Ez a kód
nullákat és egyeseket tartalmazhat. A kód összes eleme egy lámpát
vagy egy lámpacsoportot jelent.
A "0" érték kikapcsolt állapotot jelent.
Az "1" érték bekapcsolt állapotot jelent.
Kód létrehozása a kezelő beállításokhoz:
Töltse ki a kód hét elemét egy "0" vagy "1" értékkel. Attól
függően, hogy a lámpának bekapcsolva vagy kikapcsolva kell lennie.
|
Minta kód:
|
|
_ _ _ _ _ _ 1
|
További munkagép munkalámpák, 2. lehetőség
|
|
_ _ _ _ _ 0 _
|
További munkagép munkalámpák, 1. lehetőség
|
|
_ _ _ _ 0 _ _
|
Munkaeszköz munkalámpa, jobb első
|
|
_ _ _ 1 _ _ _
|
Munkaeszköz munkalámpa, bal első
|
|
_ _ 0 _ _ _ _
|
Munkagép munkalámpa, jobb oldal
|
|
_ 1 _ _ _ _ _
|
Munkagép munkalámpa, bal oldal
|
|
1 _ _ _ _ _ _
|
Munkaeszköz munkalámpák, hátsó
|
A beviteli értékek alulról felfelé haladva történő felhasználásával
a következő kód jött létre: 1 1 0 1 0 0 1.
Jegyezze fel a kódot, és gépelje be a megfelelő diagnosztikai
címbe.

LX314948-UN-05JUL17
Sarok munkalámpák

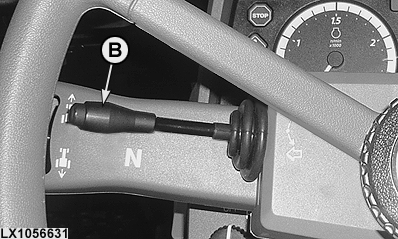

LX1056631-UN-05SEP12
Távolsági/tompított fényszórók kapcsolója

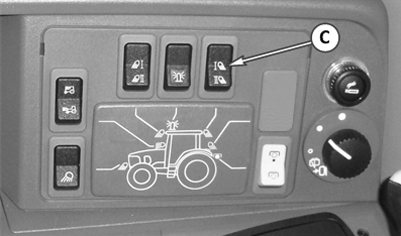

LX234603-UN-17MAR15
Munkalámpa kapcsoló
| |
Kapcsoló állások
|
|
Világítási opció
|
I
|
II
|
III
|
IV
|
|
Diagnosztikai cím
|
TEC 000031
|
TEC 000032
|
TEC 000033
|
TEC 000034
|
|
Kulcsos kapcsoló helyzete
|
Világít
|
Világít
|
Világít
|
Világít
|
|
Kapcsoló (A) helyzete
|
Világít
|
Világít
|
Világít
|
Világít
|
|
Távolsági/tompított fényszóró kapcsoló (B) helyzete
|
Tompított fényszóró
|
Távolsági fényszóró
|
Tompított fényszóró
|
Távolsági fényszóró
|
|
Munkalámpa kapcsoló állása (C)
|
I. állás
|
I. állás
|
II. helyzet
|
II. helyzet
|
|
|
OULXA64,000442F-35-20180112
|
|
