Légrugós komfortülés — MSG95AL

VIGYÁZAT: Zárt terek okozta sérülés veszélye!

Az alábbiak jelenthetnek zúzódási veszélyt az ülés beállítása során:

• A fülkében elhelyezett tárgyak.
• Kiegészítő berendezések a fülkében.
• Kis térközök a részegységek mellett.

Csak akkor állítsa be az ülést, amikor a traktor mozdulatlanul áll.

Állítsa be az ülést olyan pozícióba, amiben nem érintkezhet véletlenszerűen a vezérlő elemekkel és más részegységekkel.

A traktor vezetése közben rendszerint állítsa be és reteszelje a vezetőülést a menetiránynak megfelelően.

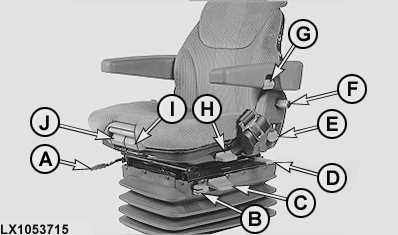

LX1053715-UN-29JUN11

LX1053716-UN-29JUN11

A — Előre/hátra állítás

Húzza fel a kart (A), és állítsa az ülést a kívánt helyzetbe. Engedje a kart a helyére csappanni.

B — A vízszintes csillapítás beállítása

• A (B) kar előre állítva - nincs vízszintes rugózás
• (B) kar hátra állítva - vízszintes csillapítás aktív

C — a súly beállítása

Tehernek kell lenni az ülésen ahhoz, hogy az a kezelő súlyához be legyen állítva. Indítsa be a motort és hagyja, hogy az ülés beálljon, majd húzza meg az (C) kart egy rövid időre. Az ülés automatikusan beállítja magát a kezelő súlyának megfelelően.

MEGJEGYZÉS: A vezetőülés 50–130 kg (110–285 lb) közötti súlyokhoz állítható be.

C — Magasság állítás

A tömeg beállításának elvégzése után az ülés magassága tetszőlegesen módosítható. A magasság beállításához húzza fel az (C) kart amennyire lehet, vagy nyomja le. Ha a magasság beállításakor eléri az alsó vagy a felső végállást, az automatikus magasságállítás módosítja a beállítást, hogy biztosítson egy minimális elmozdulási lehetőséget felfelé és lefelé (rugóút).

D — Oldalirányú csillapítás beállítása

• (D) kar előre - oldalirányú csillapítás aktív
• (D) kar hátra - nincs oldalirányú csillapítás

E — a háttámladőlés beállítása

Húzza a kart (E) felfelé és tartsa meg. Billentse a háttámla szögét a kívánt helyzetbe és hagyja a kar reteszt hallhatóan bekattanni.

F — a kartámaszmagasság beállítása

A gomb (F) lehetővé teszi a kartámla beállítását az 5 lehetséges helyzet valamelyikébe.

G — Kartámasz dőlés állítása

A (G) gomb segítségével a kartámasz dőlése állítható (fokozatmentesen). A kartámla 30°-os süllyesztéséhez nyomja be a kartámla dőlés állító gombot (G) a kartámlába.

H —Fordítás beállítás

FONTOS: A balra forgást csak a beszálláshoz és kiszálláshoz használja.

Az ülés fordítás a (H) karral végezhető el, a következők szerint:

Húzza fel a kart és az ülés szabadon elforoghat balra és jobbra 15°-kal. A rögzítéshez nyomja le a kart és az ülés a helyére pattan a következő 7,5°-os helyzetbe.

MEGJEGYZÉS: A kartámla többfunkciós verzión, a kezelői üléssel csak 7,5°-ot tud forogni. Kerülje az ütközést a kormány kerékkel.

I — Ülés szög beállítása

Húzza meg a kart (I) felfelé, és állítsa az ülést a kívánt szögbe. Engedje a kart a helyére kattanni.

J — Ülés párna beállítás

Húzza meg a kart (J) felfelé, és állítsa az ülés párnát a kívánt helyzetbe. Engedje a kart a helyére kattanni.

K — Deréktámasz állítás a háttámlán

A (K) billenőkapcsoló segítségével állítható a deréktámasz.

L — Ülés fűtés

Az (L) kapcsolóval lehet be/ki kapcsolni az ülésfűtést.
