Komfort ülés - MSG85

VIGYÁZAT: Zárt terek okozta sérülés veszélye!

Az alábbiak jelenthetnek zúzódási veszélyt az ülés beállítása során:

• A fülkében elhelyezett tárgyak.
• Kiegészítő berendezések a fülkében.
• Kis térközök a részegységek mellett.

Csak akkor állítsa be az ülést, amikor a traktor mozdulatlanul áll.

Állítsa be az ülést olyan pozícióba, amiben nem érintkezhet véletlenszerűen a vezérlő elemekkel és más részegységekkel.

A traktor vezetése közben rendszerint állítsa be és reteszelje a vezetőülést a menetiránynak megfelelően.

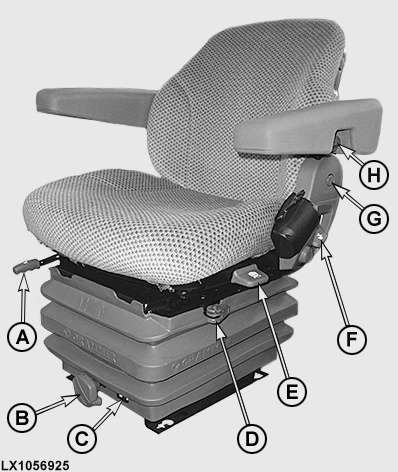

LX1056925-UN-12MAY14

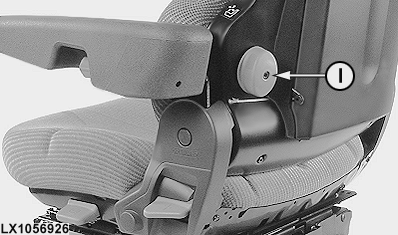

LX1056926-UN-12MAY14

Magasságbeállítás

Az ülés felfelé állításához emelje fel amíg be nem kattan a helyére (három reteszelt állás). A lefelé állításhoz emelje fel az ülést ütközésig majd engedje le.

A — Előre/hátra állítás

Húzza meg az (A) kart, és állítsa az ülést a kívánt helyzetbe. Engedje a kart a helyére csappanni.

B — A tömeg beállítása

A vezetői ülést el kell foglalnia a kezelő tömegéhez történő beállításhoz.

Fejtsen ki nyomást az ülés rugóra azáltal, hogy az ülésen ül, és ezt követően állítsa be a rugózást a kívánt mértékre a kurbli (B) segítségével.

MEGJEGYZÉS: A vezetőülés 50–130 kg (110–285 lbs) közötti súlyokhoz állítható be.

C - Tömeg visszajelző

A súly beállításának ellenőrzéséhez, figyelje a kijelzőt (C).

D — A vízszintes csillapítás beállítása

• A kar (D) előre állítva - a vízszintes csillapítás aktív
• A kar (D) hátra állítva - nincs vízszintes csillapítás

E — Forgás beállítás

FONTOS: A balra forgást csak a beszálláshoz és kiszálláshoz használja.

Az ülés jobbra és típustól függően balra is elfordítható.

Emelje fel a kart (E) és fordítsa el az ülést a kívánt helyzetbe. Nyomja le a kart és az ülés helyére pattan automatikusan a következő kattanási helyzetig.

MEGJEGYZÉS: Ha van többfunkciós vezérlőkar a kartámlán, fordítsa el a kezelői ülést balra csak az első reteszelt helyzetbe. Kerülje az ütközést a kormány kerékkel.

F — Háttámla dőlés állítás

Húzza a kart (F) felfelé és tartsa meg. Billentse a háttámlát a kívánt helyzetbe és hagyja a kar reteszt hallhatóan bekattanni.

G — Kartámasz magasság állítása

Távolítsa el az (G) burkolatot mindkét oldalon, lazítsa meg a csavarokat, majd állítsa be a kartámaszt a kívánt pozícióba. Húzza meg a csavarokat, és tegye vissza az (G) burkolatot.

H — Kartámasz dőlés állítása

A (H) gomb segítségével a kartámasz dőlése állítható (fokozatmentesen). A kartámla 30° süllyesztéséhez nyomja be a kartámla dőlés állító gombot (H) a kartámlába.

I — Deréktámasz állítása a háttámlán

A gomb (I) segítségével állítható a deréktámasz.
