Jel csatlakozóaljzat az ISO 11786 szabvány szerint

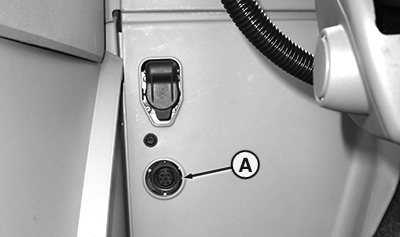

A 7 pólusú jel csatlakozóaljzat (A) 10 A-es biztosítékkal van védve.

LX314957-UN-05JUL17

Hátsó panel

Érintkező	Vezeték színe	Leírás
1	Piros	GPS haladási sebesség
2	Barna	Keréksebesség
3	Narancs	A hátsó TLT fordulatszáma
4	Sárga	Munkaeszköz kapcsoló*
5	—	—
6	Piros	Tápfeszültség, 10A, max. 120 W
7	Fekete	Test
* vagy vonókapcsoló állapot (munkaeszköz munka helyzetben, vagy nem). Lekérdezés konfigurálható.

MEGJEGYZÉS: A kereskedő használhatja a BLC 057 címet (kapcsolt kimenet a jel csatlakozó aljzathoz (4-es érintkező)) annak beállításához, hogy a 4-es érintkezőhöz az információ honnan érkezzen. A munkaeszköz kapcsolótól vagy a hátsó vonókapcsolótól.

Alapértelmezés szerint a munkaeszköz kapcsoló itt van konfigurálva.
