Kipufogógáz részecske szűrő tisztítás álló helyzetben

LX1049778
LX1049778-UN-22JUL10

LX1049777
LX1049777-UN-22JUL10

A kipufogógáz szűrő álló helyzetben történő tisztítását nem szabad elvégezni csak akkor, ha erre a gépkezelőt kéri a rendszer (lásd a képen). Lásd az 1. és 2. lépéseket a Kipufogógáz tisztító rendszer, információ a gépkezelőnek résznél, ebben a fejezetben. Ne kezdjen hozzás a kipufogógáz szűrő tisztításához álló helyzetben, ha közben már az automatikus kipufogó szűrő tisztítási folyamat elindult.

VIGYÁZAT: Nézze meg a Kipufogó szűrő biztonságos tisztítása részt, 05. fejezet.

FONTOS: Válasszon ki egy alkalmas helyet, ahol megállíthatja a traktort, és engedje le a felkapcsolt munkagépeket a talajra.

Kipufogógáz részecske szűrő álló helyzetben történő tisztítása közben semmilyen más funkciót nem használhat. Kivétel ez alól az, ha vészhelyzet miatt le kell állítani a traktort.

Ne kezdje el a kipufogó szűrő tisztítást, ha az üzemanyag mérőműszer hosszabb ideje alacsony üzemanyag szintet mutat.

MEGJEGYZÉS: A kipufogógáz-szűrő tisztítása közben a motor vezérlőegysége átveszi a motor irányítását. Emiatt a normál motor fordulatszám megváltozhat a tisztítási folyamat alatt. A tisztítás időtartama attól függ, hogy mennyi korom van a szűrőben.

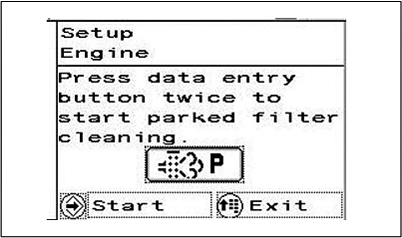

  1. LX1057742
    LX1057742-UN-06JUL12

    Motor menü, második oldal

    LX1056690
    LX1056690-UN-04JUL12

    Gombok jelentése

    1 - Megerősítés gomb

    2 - Felfelé nyíl gomb

    3 - Lefelé nyíl gomb

    4 - Menü gomb

    Kipufogógáz részecske szűrő tisztítás megkezdése álló helyzetben:

    Lépjen be a motor menü második oldalára a digitális kijlezőn, lásd a megfelelő leírást ebben a fejeztben.

    Válassza ki a kipufogógáz szűrő tisztítás ikonját, és nyomja meg a jóváhagyás/megerősítés gombot.

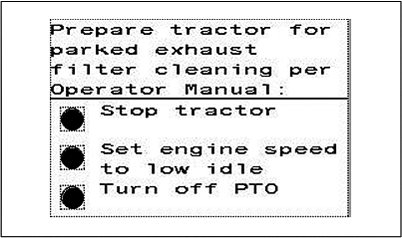

  2. LX1057743
    LX1057743-UN-06JUL12

    Ez az oldal ellenőrzi, hogy a traktor készenáll-e a kipufigó szűrő tisztításra. Ha minden feltétel megvan, ezt három kör jelzi.

    • Állítsa meg a traktort és kapcsolja be a parkféket.
    • Kapcsolja ki a mellső és hátsó TLT-t.
    • Állítsa a motorfordulatot alapjáratra.

    Nyomja meg a menü gombot, és folytassa a következő lépéssel.

    Kipufogó szűrő tisztítási művelet törlése - A folyamatot különböző módon lehet törölni:

    • Menü gomb lenyomása.
    • Megnyomja a gázpedált.
    • Leállítja a motort.
    • Bekapcsolja a hátsó TLT-t.
    • Megváltoztatja a hidraulika rendszer terhelését.
    • Elindul a géppel.

    MEGJEGYZÉS: Ne szakítsa félbe a kipufogó szűrő tisztítási folyamatot, csak nagyon indokolt esetben.

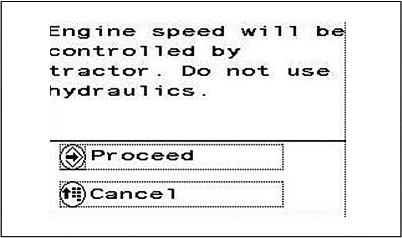

  3. LX1057744
    LX1057744-UN-09JUL12

    Egy megjegyzés tájékoztatja a gépkezelőt, a következő kijelzéssel:

    • A traktor átveszi a motor fordulatszám vezérlését
    • Ne működtesse a traktor semmilyen funkcióját a kipufogó szűrő tisztítása közben

    Folytatás a jóváhagyás gomb megnyomásával. Törlés a menü gomb megnyomásával.

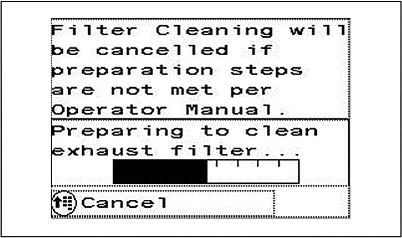

  4. LX1057745
    LX1057745-UN-09JUL12

    LX234537
    LX234537-UN-27FEB15

    Előkészítési lépés megkezdődött. Egy vonal diagram fog megjelenni, hogy mutassa mennyi idő van még hátra a kipufogó szűrő tisztítási folyamat végéig.

    Ugyanekkor egy visszajelző lámpa fog kigyulladni (lásd a nyilat), hogy jelezze a kipufogó szűrő tisztítást.

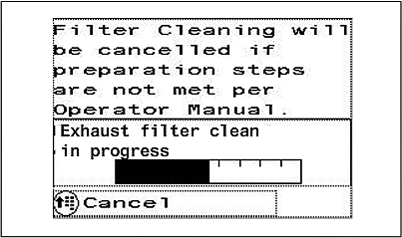

  5. LX1057746
    LX1057746-UN-09JUL12

    Az előkészítési folyamat után kezdődik a tisztítási fázis. Egy másik állapotjelző grafikon fog megjelenni, ez mutatja, hogy hol a tart a tisztítási folyamat.


  6. Amikor a kipufogó szűrő tisztítás befejeződött, egy üzenet fog megjelenni a kijelzőn, ami ezt jelzi.

    Kb. 30 másodperc elteltével a kipufogó hőmérséklet visszajelző lámpa ki fog aludni, és a traktort ismét lehet használni.

    FONTOS: Ne állítsa le azonnal a motort a kipufogó szűrő tisztítási folyamat után. Járassa a motort néhány percig alapjáraton, ezzel lehetővé téve, hogy a kipufogó rendszer visszahűljön. Erre nincs szükség, ha a traktort azonnal használni kell a kipufogó szűrő tisztítási folyamat után.

  7. Hibaüzenetek: A kipufogógáz szűrő tisztítása közben és utána, hibaüzenetek keletkezhetnek.

    Hibaüzenet

    Javaslat

    Kipufogógáz szűrő tisztítás nem fejeződött be.

    Kezdje újra a kipufogó szűrő tisztítási műveletet, miközben a traktor áll.

    Ha az üzenet ismétlődve megjelenik, vegye fel a kapcsolatot a hivatalos márkaszervizzel.

    Kipufogó szűrő tisztítás törölve. Motor fordulatszám nincs alapjáraton.

    Állítsa a motorfordulatot alapjáratra. Kezdje újra a kipufogó szűrő tisztítási műveletet, miközben a traktor áll.

    Kipufogó szűrő tisztítás törölve. Kerék sebesség nem nulla.

    Készítse elő a traktort az előírtak szerint, és ne mozogjon a gép a kipufogó szűrő tisztítás közben. Kezdje újra a kipufogó szűrő tisztítási műveletet, miközben a traktor áll.

    Kipufogó szűrő tisztítás törölve. TLT nincs kikapcsolva.

    Készítse elő a traktort az előírtak szerint, és ne kapcsolja be aTLT-t a kipufogó szűrő tisztítás közben. Kezdje újra a kipufogó szűrő tisztítási műveletet, miközben a traktor áll.

OULXA64,000447A-35-20170707
