Hátsó vonókapcsoló - Üzemeltetés

FONTOS: A vonószerkezet helyzetének változtatása azonnali érvényű.

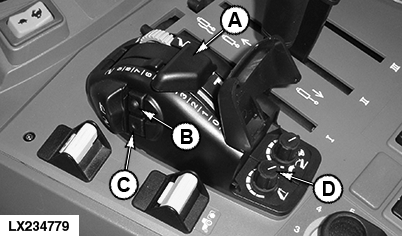

LX234779-UN-25NOV15

A - Mélységszabályozás

B - Hárompont "emelő" kapcsoló

C - Hárompont "süllyesztő" kapcsoló

D - Emelési magasság szabályzó gomb

A hárompontot a mélységszabályzó karral (A) és a kapcsolókkal (B) és (C) lehet működtetni. Az emelési magasságot az emelési magasság korlátozóval gombbal (D) lehet lehatárolni.

A hárompont használatához indítsa be a motort és vagy:

• mozdítsa a hárompont vezérlőkart (A) az emelőkarok állásának megfelelő helyzetbe,
• mozdítsa a vezérlő kart (A) az egyik végállásba, vagy
• nyomja meg a kapcsolókat (B) és (C).

A kart (A) a "0" felé húzva a munkaeszközt emeli
A kart (A) a "9" felé tolva a munkaeszközt süllyeszti

A kapcsolókkal (B) és (C) a munkagép a szabályzó kartól (A) függetlenül emelhető vagy süllyeszthető (pl. a tábla végén megforduláskor).

Ha kapcsolót (B) megnyomja, a munkagép felemelkedik addig a helyzetig, ami az emelési magasság korlátozó (D) helyzetének felel meg.

Ha kapcsolót (C) megnyomja, a munkagép lesüllyed addig a helyzetig, ami az mélységszabályzó (A) helyzetének felel meg.

A munkamélység gyorsabb eléréséhez a forgón lévő tömörödött talajban (gyors emelés/süllyesztés), nyomja meg és tartsa lenyomva a kapcsolót (C). Amint a kapcsolót (C) megnyomja, a beállított vonóerőt felülbírálja. Ha a kapcsolót (C) felengedi, a munkagép visszaáll a korábban megadott értékekhez.

MEGJEGYZÉS: A gyors emelés/süllyesztés csak akkor működik, amikor a jármű mozgásban van.

VIGYÁZAT: Mindig kapcsolja be a függesztésrögzítőt, mielőtt elindul terhelten!

VIGYÁZAT: Súlyos sérülést és anyagi kárt okozó balesetveszély.

Ha a szállítási retesz NINCS aktiválva, a munkaeszközök véletlenül lesüllyedhetnek.

A terhelésváltozásra adott reakciók kritikus vezetési helyzeteket okozhatnak.

MINDIG aktiválja a szállítási reteszelést/vonószerkezet csillapítást, ha felemelt munkaeszközzel halad, illetve, ha nem használja a vonószerkezetet.

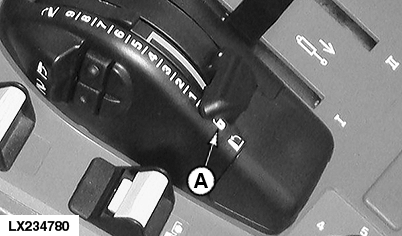

LX234780-UN-25NOV15

Hárompont - Szállítási reteszelés bekapcsolva

A hárompont szállítási reteszelésének bekapcsolásához állítsa a mélységszabályzót túl a 0 helyzeten ütközésig (lakat szimbólum) szállítási helyzetbe (A). Ekkor a hárompont reteszelve van.
