Hidraulikus vonóhorog (mechanikusan működtetett)

VIGYÁZAT: Mielőtt elindul, ellenőrizze, hogy fel van-e teljesen emelve a pótkocsi vonófej, és rögzítve van-e mind vízszintes, mind függőleges irányban.

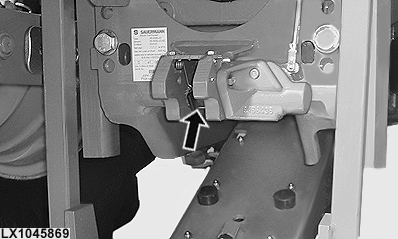

SOHA ne tegye a kezét a vonóhorog nyílásába (lásd a nyilat), amíg a vonóhorog le van süllyesztve. Balesetveszély!

LX1045869-UN-15FEB11

FONTOS: Ha a kioldókart nehéz működtetni, vagy a vonóhorog nem reteszelődik teljesen (2. vagy 6. lépés), ellenőriztesse a függesztőrudakat és a pótkocsi vonóhorgot a hivatalos John Deere szervizzel.

MEGJEGYZÉS: A pick-up vonófej kopásnak kitett részegységeit a rendszeres karbantartások során ellenőrizni lehet. Lásd a 220D fejezetet. Szükség esetén cserélje ki azokat.

Ez a vonóhorog típus a hárompont-vezérlővel és egy külső hidraulika szeleptömbbel működtethető.

LX1056729-UN-19JUL12

LX267108-UN-10APR17

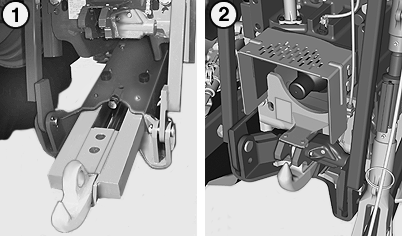

A vonóhorog a pótkocsi csatlakoztatásának megfelelő / tárolási helyzetben

B - Kioldó kar

1 - A vonóhorog a pótkocsi csatlakoztatásának megfelelő helyzetben

2 - Vonóhorog tárolási helyzetben

1. Emelje fel az emelőkarokat a maximális magasságra és a külső szeleppel húzza be a vonóhorgot teljesen.

2. Húzza meg a kart (B), és engedje le a vonókarokat. Tartsa a kioldó kart addig, amíg a vonóhorog ki nem mozdul a tárolási helyzetéből (a kar nyitott helyzetben marad).

3. Tolja ki a vonóhorgot teljesen a kihelyezett szelep segítségével.

4. Süllyessze le a vonóhorgot a kívánt magasságra.

5. Emelje az emelőkarokat úgy, hogy a vonóhorog beleakadjon a pótkocsi vonószemébe, majd emelje fel teljesen a vonóhorgot.

6. Húzza be teljesen a vonóhorgot a kihelyezett szeleptömb segítségével addig, amíg nem reteszelődik a helyén teljesen (az "B" kar visszatér az alaphelyzetébe).

7. Süllyessze le az emelőkarokat.

8. Ellenőrizze, hogy a vonóhorog teljesen reteszelve van-e. Ha igen, akkor a vonóhorog nem fog süllyedni, ha az emelőkarokat süllyeszti és nem fog kitolni, ha a külső hidraulikaszelepet működteti.

A megengedett maximális statikus függőleges terhelhetőségére és a vontatható terhelésre vonatkozó adatok az 500A fejezetben találhatók.

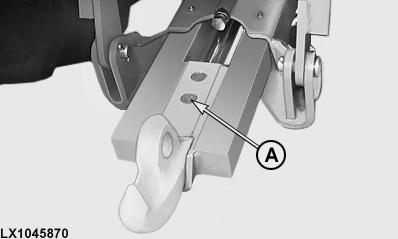

A pótkocsi vonófej horga szerszám használata nélkül kicserélhető vonórúdra is. Ehhez húzza fel a csapot (A).

LX1045870-UN-15FEB11

A felfüggesztő eszköz, amikor nincs rá szükség, az alvázkeret oldalán lévő tartóban tárolható.
