Emelőkarok beállítása

FONTOS: Kerülje el a nem megfelelő hézagokból adódó károkat.

Az emelőkar és a vonókar hozzáérhet a gumiabroncsokhoz vagy a traktor egyéb alkatrészeihez, ha a vonószerkezet felemelt helyzetben van.

Ellenőrizze a hézagokat és az ütközőket:

• Az emelőkarok és a gumiabroncsok közötti hézag növeléséhez illessze az emelőkarokat a vonókarok mellső furatába.
• Ha a vonókar felemelt helyzetben van, mindig reteszelje a stabilizáló rudakat (hidraulikusan vagy mechanikusan).

Az emelési magasság és a munkamélység is növelhető az emelőkarokkal.

Emelési magasság növelése ==> emelőkar rövidítése

Munkamélység növelése ==> emelőkar hosszabítása

MEGJEGYZÉS: Rövid emelőkar alatt ez értendő:

Rövid emelési út ==> lehető legnagyobb emelőerő.

Hosszú emelőkar alatt ez értendő:

Hosszú emelési út ==> kisebb emelőerő.

FONTOS: Kerülje el a nem megfelelően beállított hosszból eredendő károsodásokat.

Az emelőkarok beállításakor hibás lehet a beállítás, vagy nem megfelelő működés léphet fel.

Figyelje meg a következőt az emelőkar beállításakor:

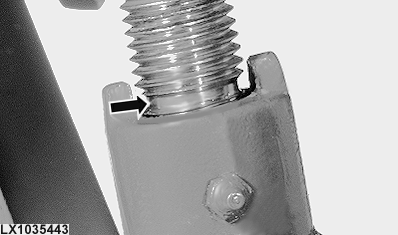

LX1035443-UN-13JAN05

Horony a menetben

• A meghatározott méretek nincsenek meghaladva lefelé/felfelé irányban
• A meneten lévő horony a maximális megengedett beállítást jelzi.
• A meneteket nem szabad kicsavarozni a menetes házból.

Munkagép illesztése

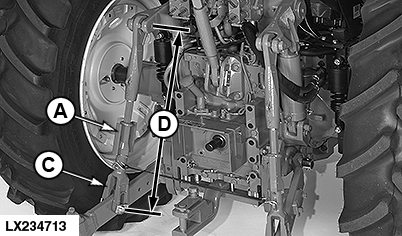

LX234713-UN-26JUN15

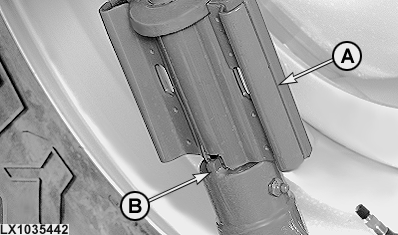

LX1035442-UN-13JAN05

A - Állító fogantyú

B - Zár

1. Tolja ki az állító fogantyút (A) a reteszből (B), és állítsa a kívánt hosszra.

2. A rögzítéshez tolja az állító fogantyút (A) lefelé, majd a reteszbe (B).

   Ha az emelőkarokon nincs állító fogantyú, akkor kösse le az emelőkart a vonókarról, és forgassa a rúd villás végét (C) befelé vagy kifelé.

   Függesztőrúd hossza	II. és III. kategória
   Minimális hossz ..............	830 mm (32,7 in.)
   Maximális hossz ..............	990 mm (39,0 in.)

   MEGJEGYZÉS: A fent említett emelőkar-méretek a vonórudakhoz rögzített emelőkarokra értendők (nincs függőleges úszás).

3. Amikor az emelőkarok a függesztő karokba kapcsolódnak, győződjön meg arról, hogy az ütközők (E) mindig hátrafelé nézzenek, az ábrának megfelelően.

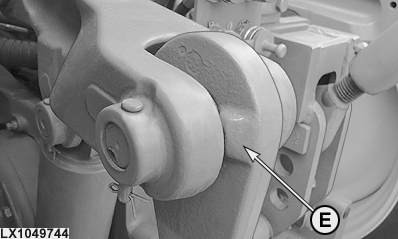

   LX1049744-UN-03MAY10

   E - Ütközők (2 mindkét emelőkaron)

---
