Utasítások a mellső kerék nyomtáv beállításához 2, 8 és 16 pozíciós keréktárcsa esetén

FONTOS: A nyomtáv állítása után tartsa be az alábbiakat:

• Húzza meg az összes kerékcsavart és kerékanyát az előírt nyomatékra. Ellenőrizze a kerékanyák és kerékcsavarok meghúzási nyomatékát 4 és 8 üzemóra után, majd többször ellenőrizze még a következő 100 üzemóra során.

• Ellenőrizze a kerekek szabad mozgását, és állítsa be a sárvédőket az új nyomtávhoz. Forgassa el a kormánykereket teljesen mindkét irányba, és ellenőrizze az elfordulás határolókat.

• Állítsa be a kormányütközőt úgy, hogy a kerekek ne érjenek hozzá a traktor részegységekhez. Lásd a “Az első kerék vagy a sárvédő traktoralkatrészekkel történő érintkezésének megelőzése" című részt is a 80. fejezetben.

• Határozza meg a kikapcsolási szöget a mellső kerék hajtás automatikus be- és kikapcsolásához¹. Lásd a "Mellső kerék hajtás bekapcsolása" részt az 50A fejezetben.

FONTOS: A sárvédő és a gumiabroncs oldala közötti távolság nem szabad, hogy kevesebb legyen, mint 40 mm (1,57 in.)².

A gumiabroncs futófelülete (bordákkal) és a sárvédő közötti távolság nem lehet kevesebb mint 60 mm (2,36 in)².

Hóláncok felszerelése esetén a gumiabroncsok és a sárvédők közötti (gumiabroncs oldalfalától és futófelületétől a sárvédőig) távolságnak legalább 100 mm-nek (3,94 in) kell lennie.

MEGJEGYZÉS: Homlokrakodós üzemeltetéshez állítsa be a következő nyomtávok valamelyikét:

Traktorok	Javasolt nyomtávok homlokrakodó üzemeltetéséhez
6110M - 6130M	1750 — 1850 mm (68,9 - 72,8 in.)
6135M és 6145M	1750 — 1950 mm (68,9 - 76,8 in.)

Az ajánlott nyomtávok a "Sárvédő és kormányütköző beállítása” táblázatban vannak felsorolva a megfelelő mellső tengelyhez, és egy (*) jelöltek. Lásd ebben a fejezetben.

A mellső tengely típusával kapcsolatos további információkért lásd a "Három darabból álló mellső tengely - Tengelykategória és tengelytípus áttekintése" c. részt a következő oldalakon.

Feszítse meg az első kerékcsavarokat az elsőkerék-hajtású híddal rendelkező járműveken - 6110M - 6130M

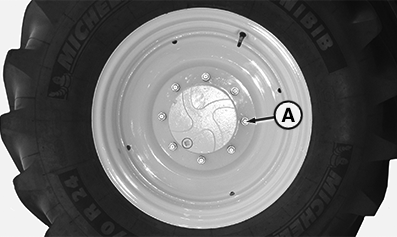

LX315085-UN-17JAN18

Első kerék 8 furatos körrel és kör alakú keréktárcsával

A - 300 Nm (220 lb·ft)

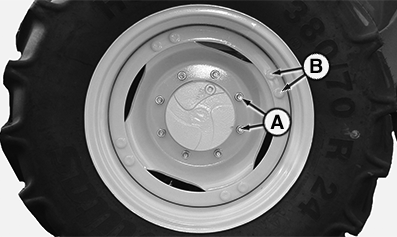

LX315087-UN-16JAN18

Mellső kerék 8-csavaros körrel és négyzet alakú keréktárcsával

A - 300 Nm (220 lb·ft)

B - 210 Nm (155 lb·ft)

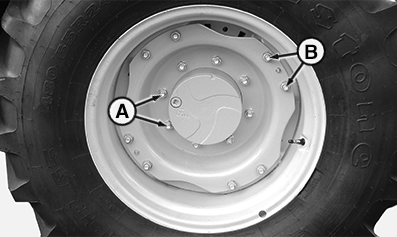

LX315091-UN-17JAN18

Mellső kerék 8 furatos körrel és tortalap alakú kerékpánttal

A - 300 Nm (220 lb·ft)

B - Aranyszín csavarok — 280 N·m (205 lb-ft)

B - Szürke-kék csavarok — 265 N·m (195 lb-ft)

Húzza meg az első kerékcsavarokat a hajtott első híddal rendelkező járműveken - 6135M és 6145M

LX315086-UN-17JAN18

Első kerék 10 furatos körrel és kör alakú keréktárcsával

A - 480 Nm (355 lb·ft)

LX315088-UN-17JAN18

Mellső kerék 10-csavaros körrel és négyzet alakú keréktárcsával

A - 480 Nm (355 lb·ft)

B - 210 Nm (155 lb·ft)

LX315092-UN-17JAN18

Mellső kerék 10 furatos körrel és tortalap alakú kerékpánttal

A - 480 Nm (355 lb·ft)

B - Aranyszín csavarok — 280 N·m (205 lb-ft)

B - Szürke-kék csavarok — 265 N·m (195 lb-ft)

Első kerekek 2-pozíciós keréktárcsával

A nyomtáv úgy állítható, hogy a komplett kereket át kell szerelni a traktor másik oldalára. Eközben ügyeljen a kerekek megfelelő forgásirányának betartására.

Első kerekek 8 és 16 pozíciós keréktárcsával

A nyomtáv a kerékpántok megfordításával vagy áthelyezésével állítható.

Ezen kívül a komplett kerék is átszerelhető a traktor másik oldalára. Eközben ügyeljen a kerekek megfelelő forgásirányának betartására.

MEGJEGYZÉS: Mielőtt beállítja a nyomtávot, figyeljen a mellső kerékpántok tárcsájához viszonyított helyzetére. Lásd a nyomtáv táblázatokhoz tartozó ábrákat a következő oldalakon.
