Sárvédők beállítása

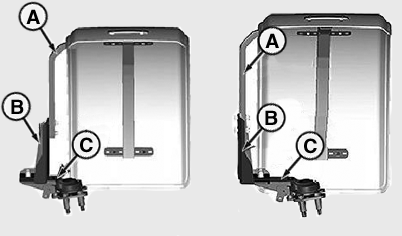

LX267134-UN-28APR17

“KÜLSŐ” / “BELSŐ” pozíció

A - Sárvédő tartó

B - Konzol

C - Alaplemez

A sárvédők külön-külön állíthatók. Többféle beállítás lehetséges. A gumiabroncs méretétől függően kell a sárvédők dőlését, szélességét és magasságát beállítani.

A sárvédők beállításához hajtsa végre a következő lépéseket:

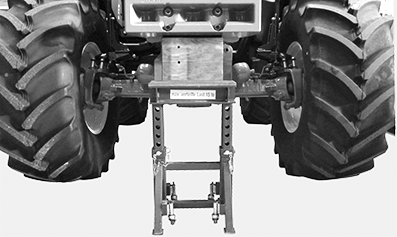

1. Emelje fel a traktor elejét úgy, hogy a hajtott mellső híd szabadon tudjon forogni.


   LX364430-UN-27AUG19

---




2. Fordítsa el a kormánykereket teljesen mindkét irányba, és forgassa meg a tengelyt mindkét irányba az ütközőig a sárvédők legmegfelelőbb felfogatási helyzetének meghatározásához.

3. Állítsa be a sárvédő helyzetét a minimális távolságok (lásd az ábrát) betartásával. Egyik ponton sem érhet hozzá a traktor vázához.

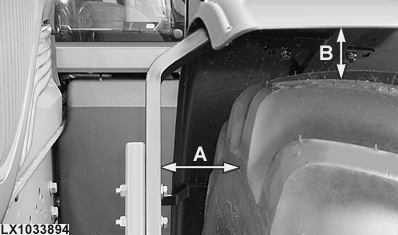

   LX1033894-UN-11MAR04

   A = 40 mm (1,57 in)¹, B = 60 mm (2,36 in)¹

   FONTOS: Hóláncok felszerelése esetén a gumiabroncsok és a sárvédők közötti (gumiabroncs oldalfalától és futófelületétől a sárvédőig) távolságnak legalább 100 mm-nek (3,9 in) kell lennie.

---




4. Állítsa be a sárvédő ütközőjét, hogy megakadályozza a széleinek bemaródását, amikor a kormánykerék teljesen el van forgatva és a tengely forog. Győződjön meg róla, hogy az ütköző az előtt éri el a traktor vázát, hogy a sárvédő nekiütközne annak.

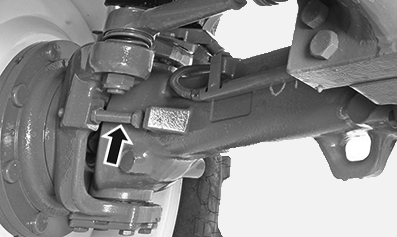

5. Állítsa be a kormányütközőt is úgy, hogy se a kerék, se a sárvédő ne érjen hozzá a traktor részegységekhez (pl. a tartályhoz).


   LX364429-UN-22AUG19

   FONTOS: Lásd az ebben a fejezetben található alábbi részeket is:

   • “Megjegyzések a Sárvédők beállítására”

   • “Megjegyzések a Sárvédő ütköző beállítására” a megfelelő mellső híd modellnél.

---




6. Húzza meg a csavarokat a következő nyomaték értékekre:

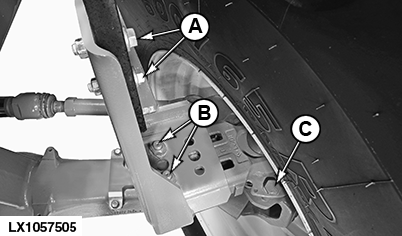

   LX1057505-UN-26MAY15

   A konzol “BELSŐ” helyzetben látható

   Csavarok	Nyomaték szelepek
   (A) - Sárvédő alap támasz a konzolra ..............	90 Nm (65 lb·ft)
   (B) - Konzolt - alaplaphoz ..............	160 Nm (120 lb·ft)
   (C) - Alaplapot - csukló házhoz ..............	170 Nm (125 lb·ft)

---
