Megjegyzések a Sárvédők beállítására

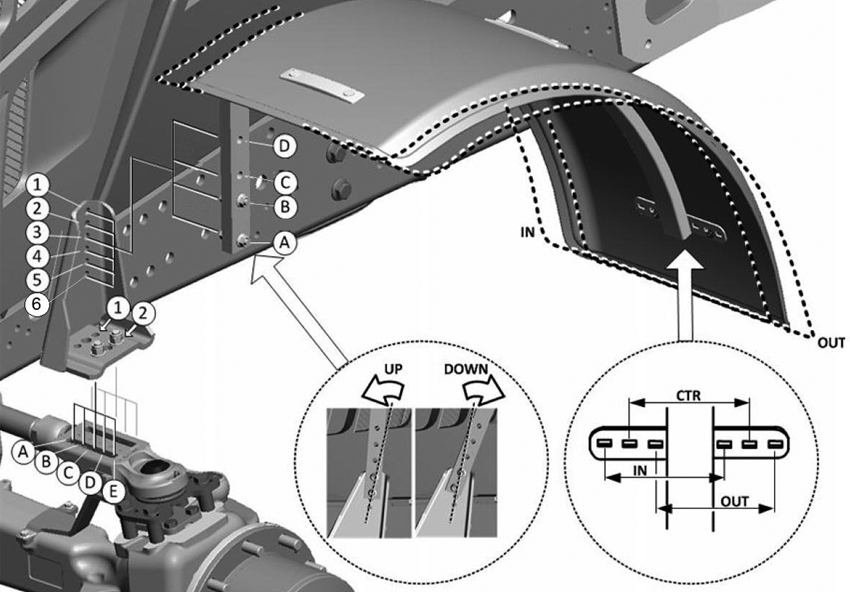

LX266908-UN-19JUL16

“BELSŐ” helyzet látható

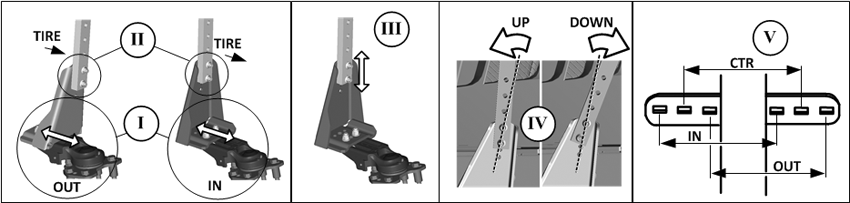

LX245283-UN-27MAY15

Sárvédők beszerelt helyzete

Sárvédők beszerelt helyzete
I	Konzol az alaplemez külső részén - (KÜLSŐ) Konzol az alaplemez belső részén - (BELSŐ)
II	Sárvédő alaptámasz a konzolhoz - a kerékhez (ABRONCS)
III	Sárvédő alaptámasz és konzol közötti magasság beállítása
IV	Sárvédő alaptámasz és a konzol közötti dőlés - (FEL/LE) FONTOS: A sárvédő alaptámasznak mindig hátrafelé kell mutatnia.
V	Sárvédő a sárvédő tartón - belül/középen/kívül (IN/CTR/OUT)

FONTOS: A beállítási értékek "A sárvédő és a kormányütköző beállítása" rész táblázataiban találhatóak.

Lásd a megfelelő mellső híd modellt a következő oldalakon.

FONTOS: További beállítási lehetőségek nincsenek.

A sárvédőket a rajzoknak és a megadott gumiabroncs méreteknek és nyomtávoknak megfelelően állítsa be, valamint az ehhez szükséges kormányütközőket is állítsa be.

Állítsa a sárvédőket a javasolt helyzetbe, ezzel megelőzhető a sárvédőknek a kerékkel vagy a motorháztetővel történő érintkezéséből eredő sérülése.

FONTOS: Az alábbi pozíciók csupán ajánlások. A gumiabroncs méretétől, a sárvédő méretétől és a kormányzásütközők helyzetétől függően, szükséges lehet a sárvédőknek az alább felsoroltaktól eltérő helyzetbe történő állítása.

FONTOS: A listában szereplő értékek hozzávetőlegesek, a gumiabroncs mérettől függően változhatnak.

A sárvédők beállítása akkor helyes, ha a gumiabroncsok, a váz és a traktor részegységei között elegendő távolság van, amikor a kormány teljesen elfordított helyzetben van, és a híd teljes mértékben elbillentett állapotban van. Lásd a “Az első kerék vagy a sárvédő traktoralkatrészekkel történő érintkezésének megelőzése" című részt is a 80. fejezetben.

A sárvédők beállítása után, húzza meg a rögzítő csavarokat a következő nyomatékokra:

LX1057505-UN-26MAY15

A konzol “BELSŐ” helyzetben látható

Csavarok	Nyomaték szelepek
(A) - Sárvédő alap támasz a konzolra ..............	90 Nm (65 lb·ft)
(B) - Konzolt - alaplaphoz ..............	160 Nm (120 lb·ft)
(C) - Alaplapot - csukló házhoz ..............	170 Nm (125 lb·ft)
