Két darabból álló mellső tengely - Megjegyzések a kormányütköző beállításához

FONTOS: A listában szereplő értékek hozzávetőlegesek, a gumiabroncs mérettől függően változhatnak.

FONTOS: A kormányütközők előírt beállítási értékei az alábbi táblázatok egyikében találhatóak:

• “Két darabból álló mellső tengely - Rögzített sárvédők és kormányütköző beállítása”

• “Két darabból álló mellső tengely - Elforduló sárvédők és kormányütköző beállítása”

Lásd a megfelelő mellső híd modellt a következő oldalakon.

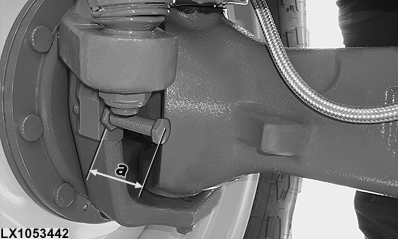

LX1053442-UN-23MAY12

1. A kormányütközők beállítása előtt állítsa be a sárvédőket (ha vannak) és a nyomtávokat.

2. A kormányütközők megfelelő pozíciói a gumiabroncs méretnek és nyomtávolságnak megfelelően a táblázatban szerepelnek Két darabból álló első híd — a sárvédők és a kormányütköző beállítása" a megfelelő első hídhoz.

3. Mérje meg a csavar (a) hosszát az ábra szerint; ez megfelelő helyzetbe hozza a kormányütközőket. Biztosítsa, hogy a kormányütközők legalább 10 mm (0,4 in) mélyen be legyenek csavarozva.

4. Húzza meg a kormányütközők rögzítőanyáit az előírt nyomatékra.

   Tétel	Mérés	Specifikáció
   Kormányütköző kontraanyák	Nyomaték	90 ± 10 Nm (67 ± 7 lb-ft)

5. Fordítsa a kereket teljesen jobbra. Ütköztesse neki a csuklóházat ötször a kormányütközőnek. Tegye meg ezt a bal oldalon is.

6. Húzza meg még egyszer a kormányzásütköző kontraanyákat az előírt nyomatékra.

7. Forgassa a kormánykereket teljesen balra, majd teljesen jobbra a hézagok ellenőrzéséhez.

FONTOS: Minden beállítást követően tartsa be a következőket:

• Állítsa be a kikapcsolási szöget a mellsőkerék-hajtás automatikus be- és kikapcsolásához. Lásd a "Mellső kerék hajtás bekapcsolása" részt az 50A fejezetben.

• Ellenőrizze, hogy betartotta-e az előírt távolságokat; lásd a "Első kerék vagy sárvédő a traktor részegységeivel történő érintkezésének megelőzése" részt a 80. fejezetben.
